Αισθητήρες δόνησης καλωδίων Kingmach για παρακολούθηση της δομικής υγείας

Τι μετρά ένας αισθητήρας δονούμενου καλωδίου στο SHM

Ένας δονούμενος αισθητήρας καλωδίου μετατρέπει μια μηχανική αλλαγή σε αλλαγή στη συχνότητα συντονισμού ενός τεντωμένου σύρματος. Μια συμβατή ένδειξη διεγείρει το καλώδιο, ανιχνεύει την απόκριση και εφαρμόζει συντελεστές βαθμονόμησης για τον υπολογισμό της τάσης, της πίεσης, του φορτίου ή άλλης μηχανικής τιμής. Η συχνότητα είναι η μετρούμενη ποσότητα, επομένως η κανονική διακύμανση της αντίστασης του καλωδίου έχει μικρότερη επίδραση στο αποτέλεσμα από ό,τι μπορεί να έχει σε ένα σήμα αντίστασης ή τάσης χαμηλού επιπέδου. Η συνέχεια του καλωδίου, η θωράκιση, η προστασία από την υγρασία και η συμβατότητα ανάγνωσης εξακολουθούν να έχουν σημασία.

Για μια βαθύτερη εξήγηση του μηχανισμού ανίχνευσης, αναθεωρήστε πώς λειτουργούν οι δονούμενοι μετρητές καταπόνησης καλωδίων . Το μηχανολογικό πλεονέκτημα είναι ισχυρότερο στην αργή, μακροπρόθεσμη παρακολούθηση όπου η σταθερότητα και οι μεγάλες διαδρομές καλωδίων έχουν μεγαλύτερη σημασία από τη δυναμική απόκριση υψηλής συχνότητας. Ένας αισθητήρας δονούμενου καλωδίου δεν είναι αυτόματα η σωστή επιλογή για ταχείς κραδασμούς, μεγάλη παγκόσμια κίνηση ή γεωμετρία που απαιτεί μια ευέλικτη διαδρομή μέτρησης, έλξης, οπτικής ή δορυφορικής διαδρομής.

Έλεγχος ορολογίας πριν από την RFQ

Μην χρησιμοποιείτε το "Vibrating Wire" ως γενική ονομασία για κάθε όργανο εξόδου συχνότητας ή ψηφιακού μετατοπισμού. Τα μοντέλα Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT και JMDL-32XXAT χρησιμοποιούν αρχές επαγωγικής διαμόρφωσης συχνότητας. Το JMDL-52XXADT χρησιμοποιεί δύο συνδεδεμένα επαγωγικά πηνία, το JMLS-22XXADT χρησιμοποιεί μηχανισμό συρματόσχοινου με μετατροπή αντίστασης και ψηφιακή επικοινωνία και το JMBD-1050 χρησιμοποιεί τοποθέτηση GNSS. Η σωστή ορολογία αποτρέπει την αναντιστοιχία καναλιών ανάγνωσης, υποθέσεων καλωδίωσης και διαδικασιών βαθμονόμησης.

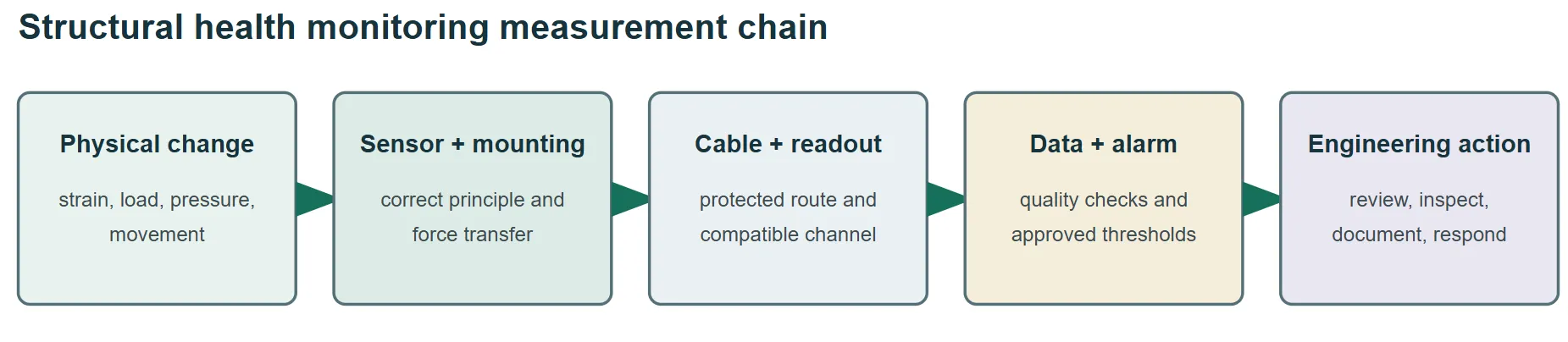

Κατασκευάστε την αλυσίδα μέτρησης πριν επιλέξετε ένα μοντέλο

Ένας αισθητήρας είναι ένα στρώμα ενός συστήματος SHM. Το σημείο μέτρησης, το υλικό τοποθέτησης, η προστατευμένη διαδρομή καλωδίου, η ένδειξη ανάγνωσης ή το καταγραφικό, η σύνδεση επικοινωνιών, το λογισμικό, τα όρια συναγερμού και η διαδικασία απόκρισης πρέπει να λειτουργούν ως μία αλυσίδα. Ένας εξαιρετικά σταθερός αισθητήρας δεν μπορεί να διορθώσει μια ασταθή άγκυρα, ένα κατεστραμμένο καλώδιο, ένα μη συμβατό κανάλι, μια κακή ερμηνεία θερμοκρασίας ή ένα όριο συναγερμού που δεν έχει καμία μηχανική βάση.



• Ορίστε την ερώτηση μηχανικής και τη φυσική μεταβλητή πριν επιλέξετε μια οικογένεια αισθητήρων.
• Επιβεβαιώστε ότι το εύρος, η ανάλυση, η επαναληψιμότητα, η συμπεριφορά θερμοκρασίας και ο ρυθμός δειγματοληψίας υποστηρίζουν την απόφαση συναγερμού.
• Καθορίστε την τοποθέτηση, την προστασία καλωδίου, τη γείωση, την προστασία από υπερτάσεις, τα κανάλια ανάγνωσης, τις επικοινωνίες, την αποθήκευση δεδομένων και την πρόσβαση στη συντήρηση.
• Αναθέστε την ευθύνη για τις μετρήσεις της γραμμής βάσης, την έγκριση ορίου, την αναθεώρηση συναγερμού, την επιθεώρηση και τη διατήρηση δεδομένων.

Κριτήρια επιλογής που ανήκουν στην προσφορά

Οκτώ επιλογές παρακολούθησης κίνησης και πού ταιριάζουν

Οι ακόλουθες οκτώ επιλογές εμφανίζονται στο Kingmach's εύρος μετατροπέα μετατόπισης . Επιλύουν διαφορετικές ερωτήσεις κίνησης μέσα στο SHM, αλλά δεν είναι οκτώ εκδόσεις ενός αισθητήρα δόνησης καλωδίων. Συγκρίνετε την αρχή ανίχνευσης, τη διαδρομή μέτρησης, τη μέθοδο εγκατάστασης, την έξοδο και τις απαιτήσεις συντήρησης προτού αντιμετωπίσετε τα μοντέλα ως υποκατάστατα.

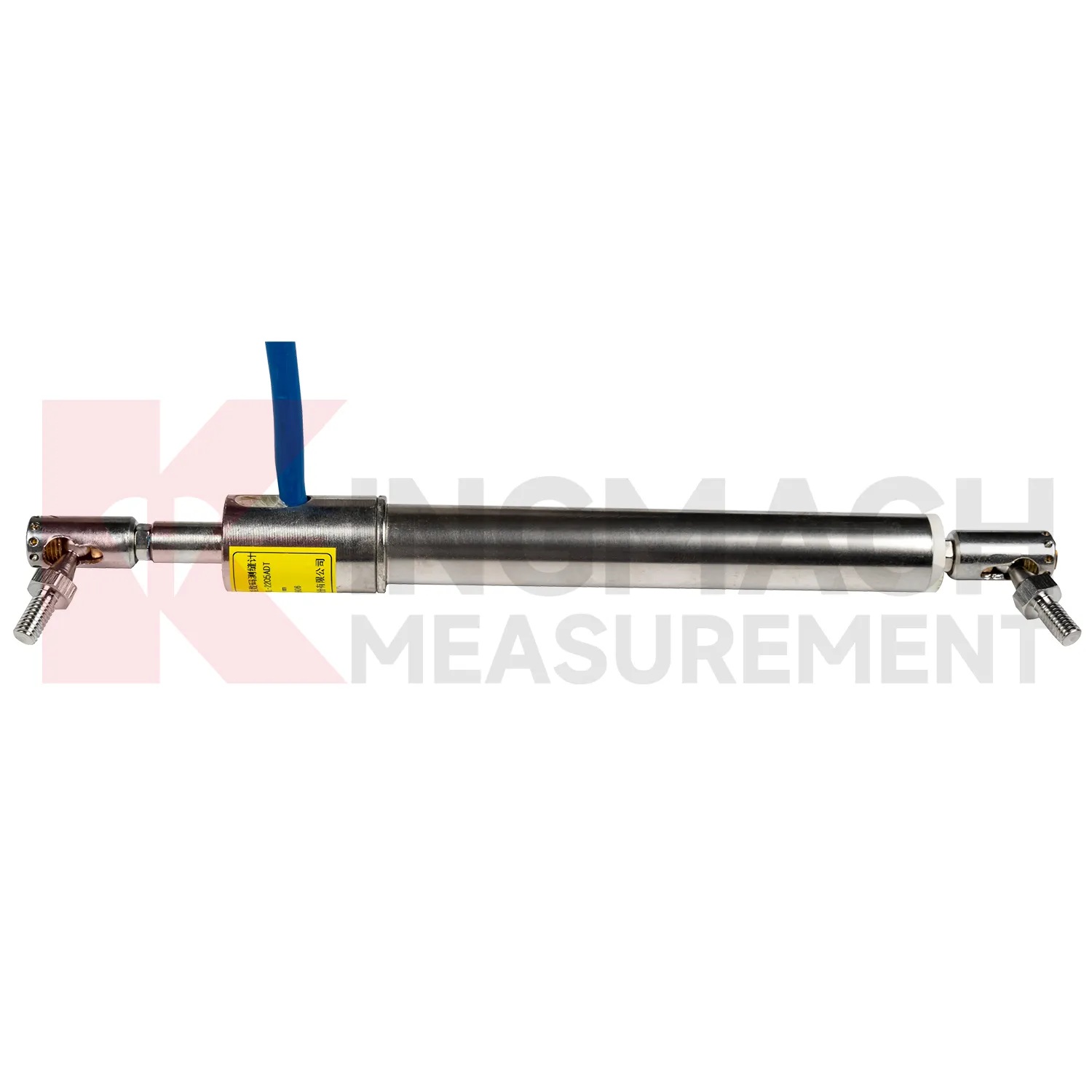

1. Έξυπνος μετρητής ρωγμών: JMDL-22XXAT

Χρησιμοποιήστε το JMDL-22XXAT Έξυπνος μετρητής ρωγμών όταν η μεταβλητή μηχανικής είναι η αλλαγή στο πλάτος σε μια ρωγμή, αρμό ή αρμό διαστολής. Οι επιλογές τυπικής εμβέλειας επιτρέπουν στον αγοραστή να ταιριάζει με την αναμενόμενη κίνηση αντί να αποδεχτεί ένα γενικό ταξίδι. Η γεωμετρία στερέωσης πρέπει να μεταφέρει το άνοιγμα απευθείας στο μετρητή διατηρώντας τις άγκυρες έξω από κατεστραμμένο ή χαλαρό υλικό. Η ένδειξη μηδέν θα πρέπει να καταγράφεται με τη θερμοκρασία, την κατάσταση εγκατάστασης και τη σχετική αναφορά σχεδίου.

Το έργο Egongyan Rail-only Bridge χρησιμοποίησε έξυπνους μετρητές ρωγμών σε ένα ευρύτερο σύστημα παρακολούθησης γέφυρας, δείχνοντας γιατί τα δεδομένα ρωγμών πρέπει να ερμηνεύονται με μετρήσεις φορτίου, παραμόρφωσης, καταπόνησης και περιβάλλοντος. Ένα συνηθισμένο λάθος είναι η επιλογή της μικρότερης περιοχής για εμφανή ακρίβεια χωρίς να επιτρέπεται η εποχιακή μετακίνηση ή η μετατόπιση εγκατάστασης. Ένα άλλο είναι η τοποθέτηση σε μια ακανόνιστη ρωγμή χωρίς να ορίζει τον άξονα κίνησης. Ζητήστε το ακριβές εύρος, ακρίβεια, επιλογή θερμοκρασίας, μήκος καλωδίου, εξαρτήματα τοποθέτησης, εγγραφή βαθμονόμησης και συμβατή ένδειξη. Καθορίστε ποιος μπορεί να επαναφέρει το μηδέν και πώς θα καταγραφεί οποιαδήποτε επαναφορά στο ιστορικό παρακολούθησης.

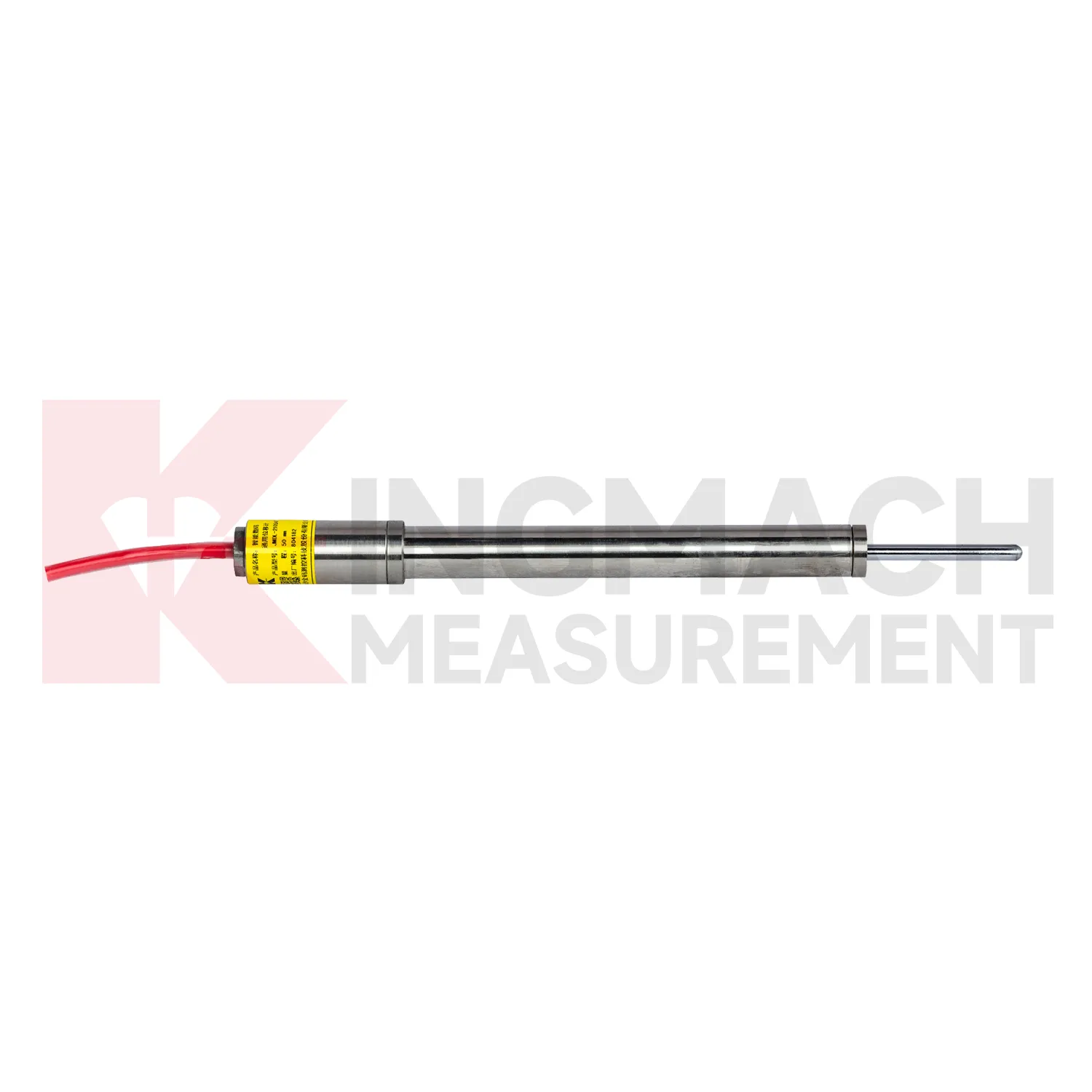

2. Μετατοπόμετρο γενικής χρήσης: JMDL-21XXAT

Ο JMDL-21XXAT Μετρητής Μετατόπισης Γενικής Χρήσης ταιριάζει σε άμεση σχετική κίνηση μεταξύ δύο δομικών στοιχείων όταν η κατεύθυνση μέτρησης είναι σαφής. Οι τυπικές εργασίες περιλαμβάνουν κίνηση διαστολής-άρθρωσης, τοπική μετατόπιση στήριξης και σχετική κίνηση σε μια καθορισμένη διεπαφή. Η επαγωγική αρχιτεκτονική διαμόρφωσης συχνότητας και οι ψηφιακές λειτουργίες του το καθιστούν διαφορετική τεχνολογία από έναν συμβατικό αισθητήρα δόνησης καλωδίων, παρόλο που η συχνότητα εμπλέκεται στην εσωτερική διαδικασία μέτρησης.

Πριν παραγγείλετε, σχεδιάστε το σταθερό σημείο, το σημείο κίνησης, την αναμενόμενη κατεύθυνση, την αρχική επέκταση και τον πλήρη φάκελο κίνησης. Ελέγξτε εάν η περιστροφή ή η εγκάρσια κίνηση μπορεί να φορτώσει πλευρικά τη ράβδο ή το στήριγμα. Το σύνηθες σφάλμα είναι η αντιμετώπιση ενός μετρητή γενικής χρήσης ως καθολικής απάντησης όταν η διαδρομή κίνησης είναι κυρτή, πολύ μεγάλη, απρόσιτη ή αναφέρεται σε ασταθές υλικό. Σε αυτές τις περιπτώσεις, μια ευέλικτη μέθοδος, με συρματόσχοινο, πολλαπλών σημείων, βάσης, οπτική ή GNSS μπορεί να απαντήσει στην ερώτηση πιο αξιόπιστα. Απαιτήστε ένα σχέδιο στερέωσης με διαστάσεις και επαληθεύστε την εγκατεστημένη αρχική θέση πριν γίνει αποδεκτή η μέτρηση της γραμμής βάσης.

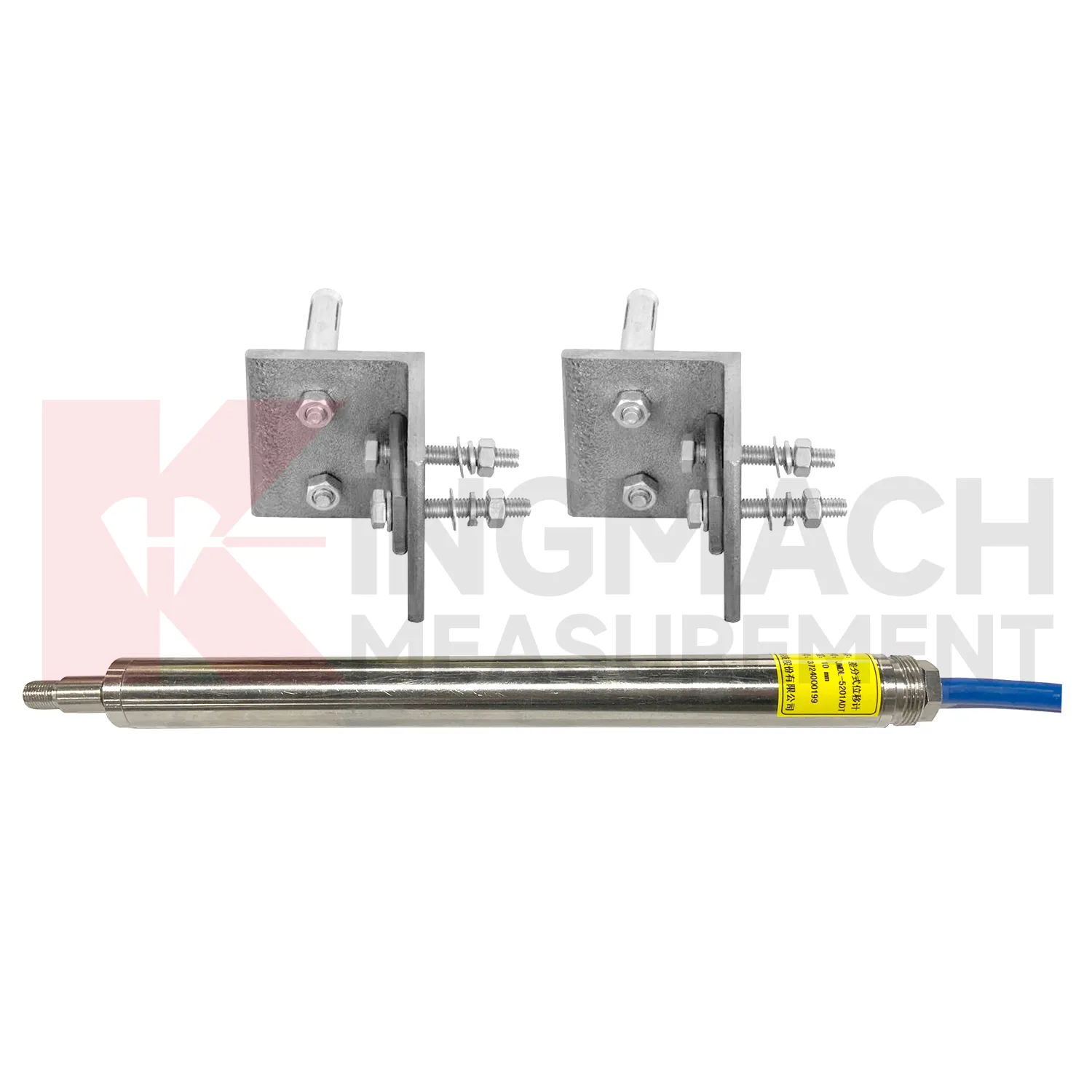

3. Μετρητής διαφορικής μετατόπισης: JMDL-52XXADT

Επιλέξτε το JMDL-52XXADT Μετρητής διαφορικής μετατόπισης όταν η απόφαση εξαρτάται από τη διαφορά κίνησης μεταξύ δύο σημείων, όπως η σχετική κίνηση κατά μήκος μιας άρθρωσης, τμήματος ή διεπαφής. Δύο συζευγμένα επαγωγικά πηνία ανταποκρίνονται σε αντίθετες κατευθύνσεις καθώς η ράβδος κινείται. Ο διαφορικός υπολογισμός αποσκοπεί στη μείωση της κοινής περιβαλλοντικής επιρροής, συμπεριλαμβανομένων των επιπτώσεων που σχετίζονται με τη θερμοκρασία. Αυτή η αρχή λειτουργίας δεν πρέπει να περιγράφεται ως δονούμενο σύρμα.

Τα σημεία αναφοράς αποτελούν μέρος της μέτρησης. Εάν οποιαδήποτε άγκυρα κινείται ανεξάρτητα, η έξοδος μπορεί να είναι σωστή για την εγκατεστημένη γεωμετρία αλλά λανθασμένη για τη μηχανική ερμηνεία. Συμπεριλάβετε την ακαμψία του βραχίονα, την ευθυγράμμιση, την αρχική θέση, τη θερμική κίνηση, την πρόσβαση και την προστασία του καλωδίου στο σχέδιο εγκατάστασης. Ένα κοινό σφάλμα είναι η χρήση ενός διαφορικού μετρητή όταν το έργο χρειάζεται πραγματικά απόλυτη θέση ή μεγάλη διαδρομή. Επιβεβαιώστε το πλαίσιο αναφοράς και τη σύμβαση αναμενόμενου σήματος πριν ορίσετε συναγερμούς. Κατά τη θέση σε λειτουργία, εφαρμόστε μια ελεγχόμενη κίνηση και προς τις δύο κατευθύνσεις και επαληθεύστε τη χαρτογράφηση της πινακίδας, της επιστροφής και του καναλιού.

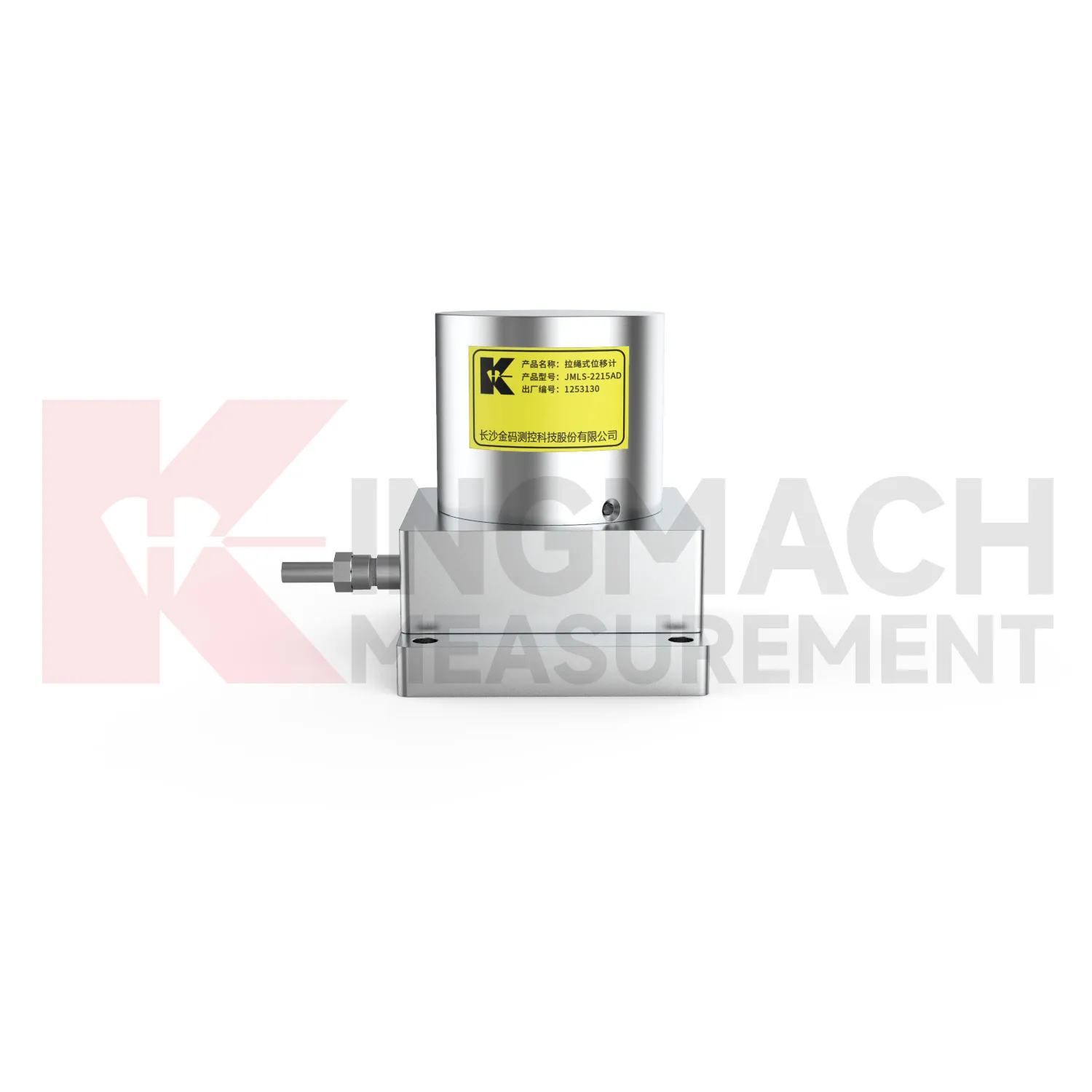

4. Αισθητήρας μετατόπισης συρματόσχοινου: JMLS-22XXADT

Ο JMLS-22XXADT Αισθητήρας μετατόπισης συρματόσχοινου μετατρέπει την επέκταση ή την ανάκληση του καλωδίου μέσω ενός καρουλιού και ενός περιστροφικού αισθητήρα μηχανισμού. Είναι χρήσιμο όταν η διαδρομή είναι μεγαλύτερη ή μια άκαμπτη ράβδος μέτρησης δεν μπορεί να ακολουθήσει τη διαθέσιμη διαδρομή. Η επικοινωνία RS485 μπορεί να απλοποιήσει τη σύνδεση με ένα συμβατό σύστημα απόκτησης, αλλά η διαδρομή του μηχανικού καλωδίου παραμένει το κυρίαρχο ζήτημα εγκατάστασης.

• Διατηρήστε το καλώδιο ευθυγραμμισμένο με την προβλεπόμενη κίνηση και προστατέψτε το από τριβή, εμπλοκή, πάγο, συντρίμμια και τυχαία πρόσκρουση.
• Ελέγξτε τη δύναμη ανάσυρσης, την αντοχή αγκύρωσης, τη χρησιμοποιήσιμη διαδρομή, τη γεωμετρία κάμψης, τη στεγανοποίηση του περιβλήματος, τις ρυθμίσεις πρωτοκόλλου και την πρόσβαση για επιθεώρηση.
• Μην χρησιμοποιείτε την πλήρη ονομαστική διαδρομή ως κίνηση σχεδιασμού. εφεδρική εγκατάσταση και περιθώριο ακραίων συμβάντων.

Ένα συχνό λάθος είναι η εστίαση στην ηλεκτρονική ανάλυση ενώ αγνοείται η μηχανική των καλωδίων. Η κακή ευθυγράμμιση ή μια μη προστατευμένη διαδρομή μπορεί να προκαλέσει τριβή, χαλάρωση ή ζημιά που καμία ψηφιακή έξοδος δεν μπορεί να διορθώσει. Επιβεβαιώστε την κατεύθυνση έλξης και τη συμπεριφορά ανάσυρσης κατά τη διάρκεια της πλήρους αναμενόμενης διαδρομής προτού κλείσει το προστατευτικό περίβλημα.

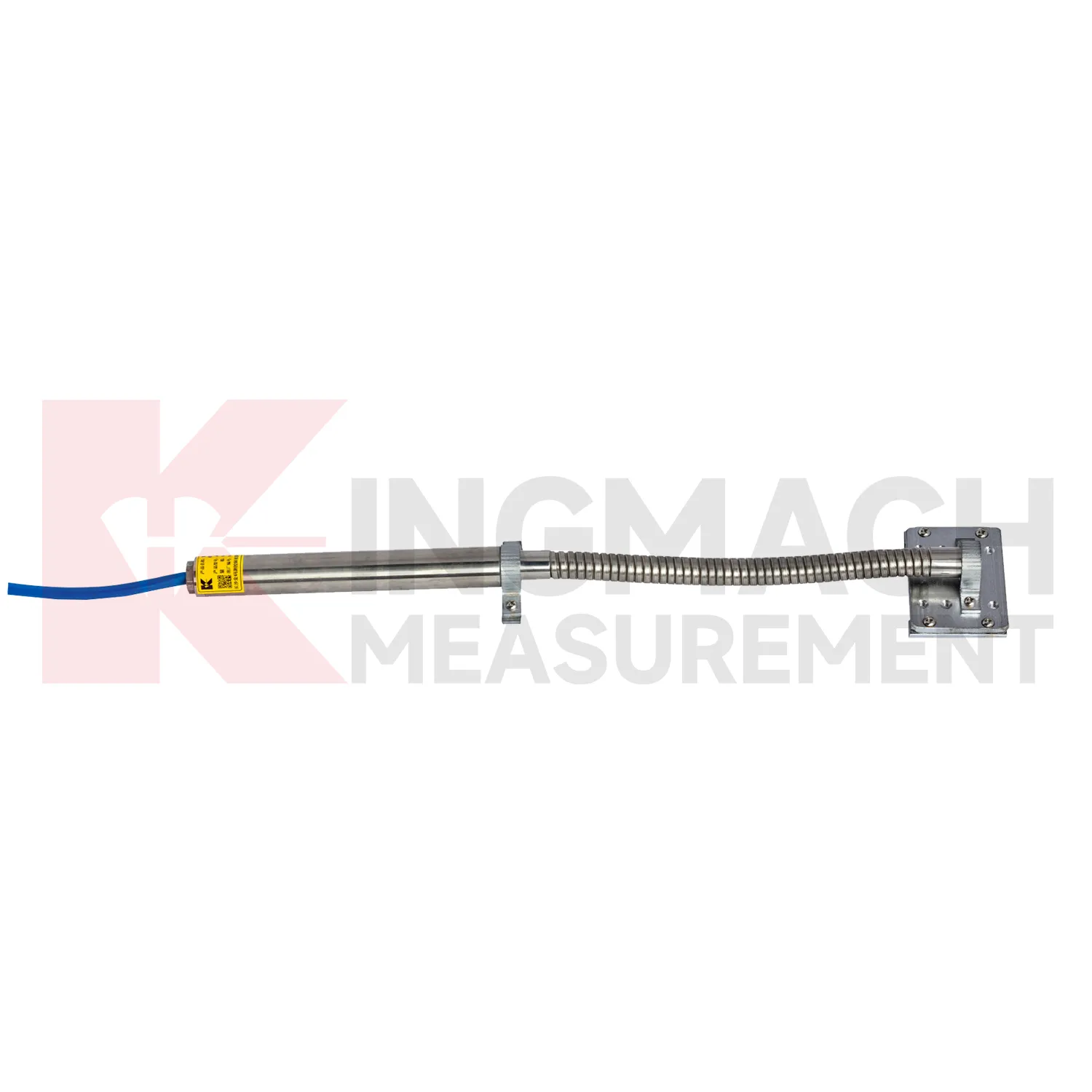

5. Εύκαμπτος μετρητής μετατόπισης: JMDL-24XXAT

Χρησιμοποιήστε το JMDL-24XXAT Ευέλικτο Μετρητής Μετατόπισης όταν το αισθητήριο στοιχείο πρέπει να παραμορφωθεί με γεωπλέγμα ή άλλο ενσωματωμένο οπλισμό αντί να καλύπτει ένα καθαρό ευθύ διάκενο. Η εύκαμπτη προέκταση ακολουθεί την κίνηση του υλικού, ενώ η εσωτερική επαγωγική διάταξη αισθητήρα διαμόρφωσης συχνότητας αποφεύγει την επαφή ολίσθησης μεταξύ της ράβδου και του πηνίου. Αυτό καθιστά το μοντέλο σχετικό με εφαρμογές οπλισμένου εδάφους, υποστρώματος, κλίσης και θεμελίωσης όπου ένα άκαμπτο μετρητή επιφάνειας θα παραμόρφωσε τη διαδρομή μέτρησης.

Ο σχεδιασμός εγκατάστασης θα πρέπει να καλύπτει τον προσανατολισμό του αισθητήρα, τη στερέωση στον οπλισμό, την προστασία κατά την τοποθέτηση πλήρωσης, την έξοδο του καλωδίου, τα φορτία συμπίεσης, την αρχική ένδειξη και τη σχέση μεταξύ της μετρούμενης επέκτασης και της μηχανικής καταπόνησης. Το κοινό λάθος είναι η αντιμετώπιση της εύκαμπτης ράβδου ως μηχανικά άφθαρτης. Ο κατασκευαστικός εξοπλισμός, οι αιχμηρές στροφές, η κακή προσάρτηση ή η ανεξέλεγκτη τοποθέτηση γεμίσματος μπορεί να καταστρέψουν τη διάταξη ή να την αποσυνδέσουν από το υλικό. Απαιτήστε δήλωση μεθόδου εγκατάστασης και επιθεώρηση σημείου κράτησης πριν από την ταφή. Φωτογραφίστε το προσάρτημα και τη διαδρομή του καλωδίου, ώστε οι μεταγενέστερες αναθεωρήσεις δεδομένων να επιβεβαιώσουν την εγκατεστημένη γεωμετρία.

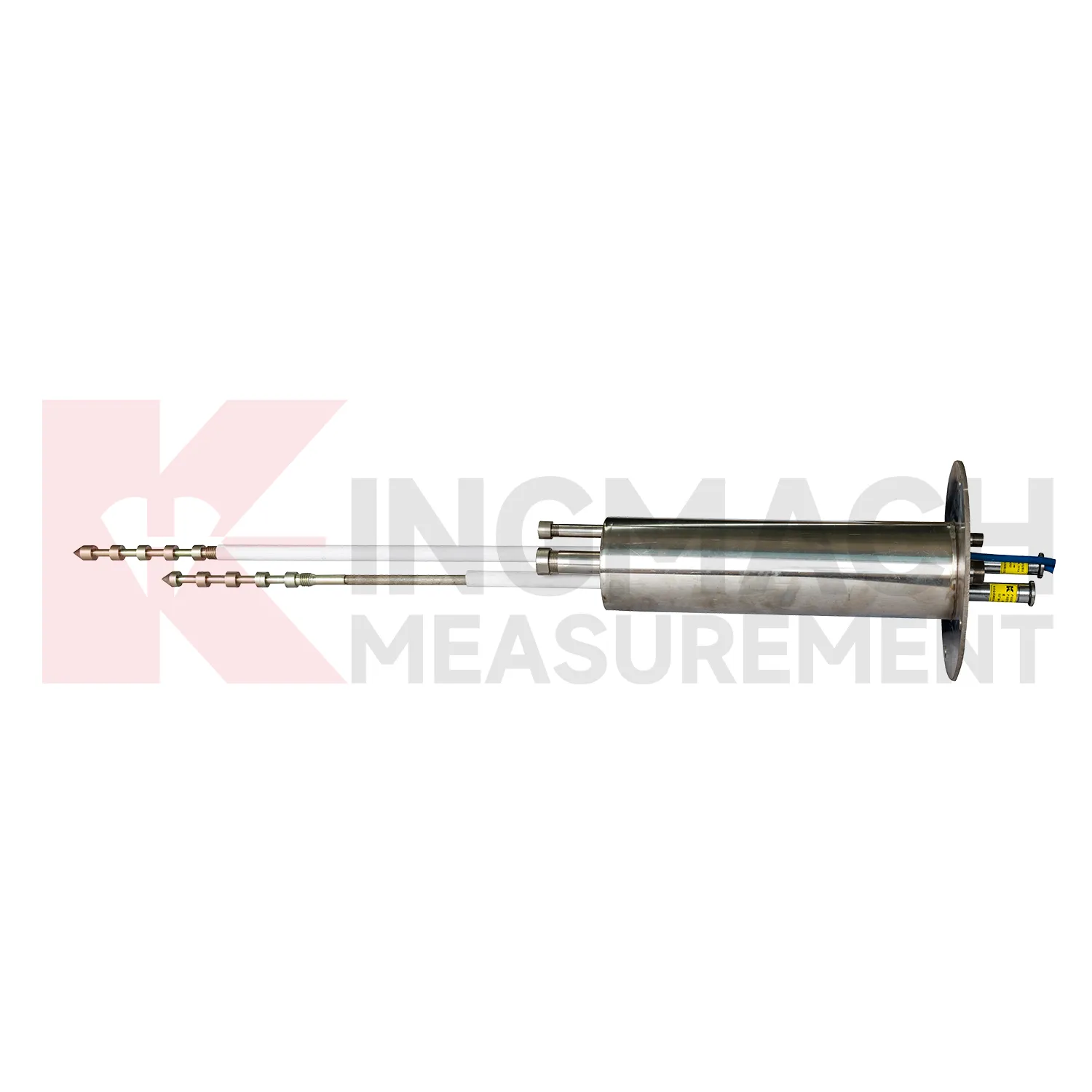

6. Μετρητής μετατόπισης πολλαπλών σημείων: JMDL-31XXAT

Ο JMDL-31XXAT μετρητής μετατόπισης πολλαπλών σημείων διαχωρίζει την κίνηση σε πολλά βάθη στους γύρω βράχους, πλαγιές, λάκκους θεμελίωσης ή έδαφος σήραγγας. Οι άγκυρες που είναι εγκατεστημένες σε διαφορετικά βάθη συνδέονται μέσω ράβδων και προστατευτικών σωλήνων σε μεμονωμένους μετρητές μετατόπισης. Η σύγκριση των σημείων βοηθά τον μηχανικό να διακρίνει τη ρηχή παραμόρφωση από τη βαθύτερη κίνηση. Αυτό είναι πιο κατατοπιστικό από μια ένδειξη επιφάνειας όταν η θέση της ενεργής ζώνης είναι αβέβαιη.

Η ομάδα σχεδιασμού θα πρέπει να προσδιορίσει το βάθος και τη διάμετρο της γεώτρησης, τη διάταξη τριών έως πέντε σημείων, τα βάθη αγκύρωσης, τη γεωλογία, το ενέματα, τα μήκη της ράβδου, την προστασία της κεφαλής, τη δρομολόγηση καλωδίων, τη σειρά εγκατάστασης και τη διαδικασία γραμμής βάσης. Το κοινό λάθος είναι η επιλογή ίσης απόστασης σημείων χωρίς αναφορά σε στρώματα, ασυνέχειες, στάδια εκσκαφής ή την αναμενόμενη ζώνη διάτμησης. Ένας άλλος κίνδυνος είναι να επιτραπεί στην εγκατάσταση ενέματος ή ράβδου να δημιουργήσει ακούσια σύζευξη μεταξύ των σημείων. Αντιμετωπίστε το αρχείο σχεδιασμού και εγκατάστασης γεωτρήσεων ως μέρος της προδιαγραφής του οργάνου. Απαιτήστε το τελικό πρόγραμμα βάθους και την αναγνώριση εγκατεστημένου σημείου για να ταιριάζει με τον χάρτη καναλιών καταγραφικού.

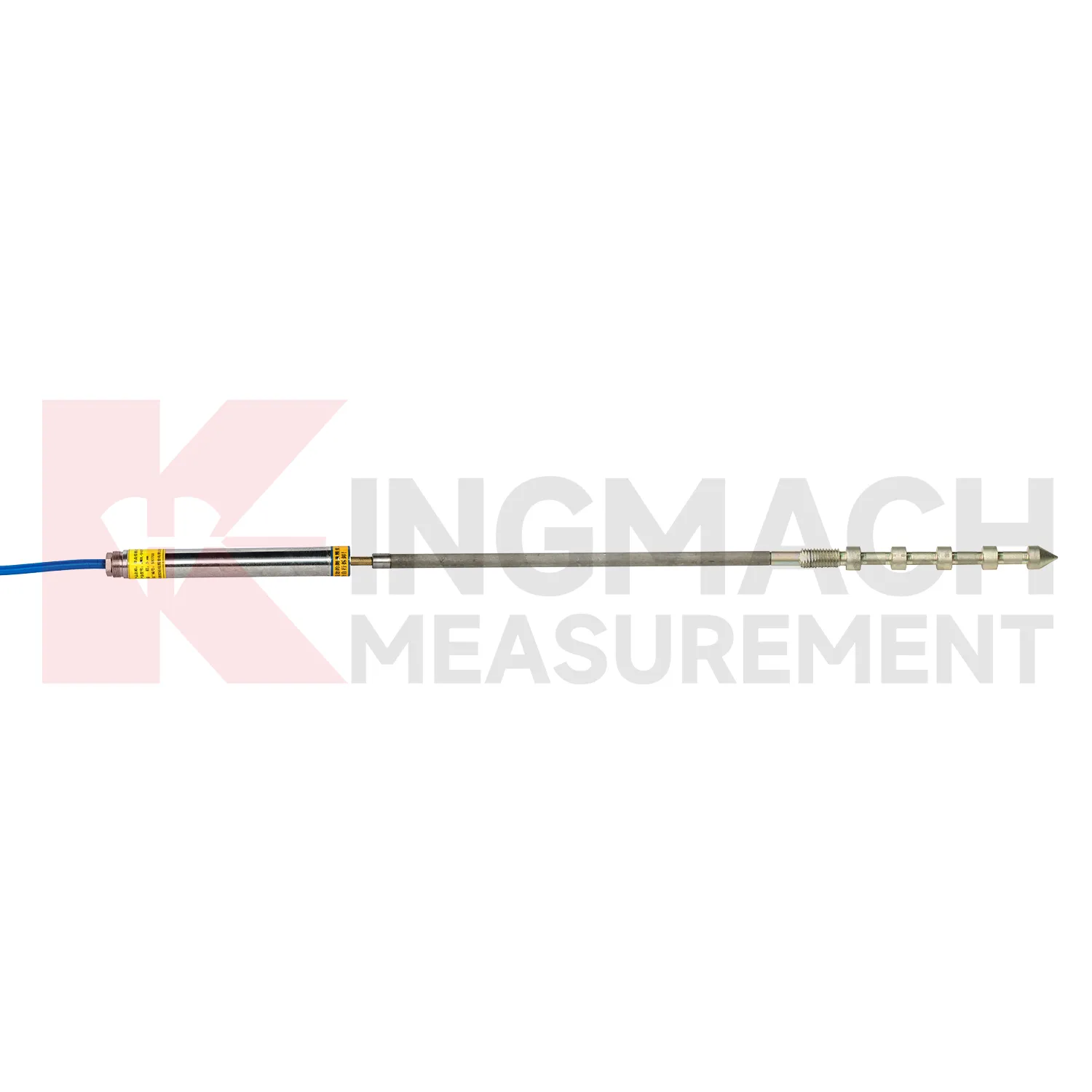

7. Μετρητής μετατόπισης πετρώματος ενός σημείου: JMDL-32XXAT

Ο JMDL-32XXAT Μετρητής Μετατόπισης Βάσης Μονού Σημείου μετρά την κίνηση μεταξύ μιας επιφάνειας ή μιας δομικής αναφοράς και μιας βαθιάς άγκυρας. Ταιριάζει σε παραμόρφωση βράχου σήραγγας, κίνηση θεμελίωσης φράγματος, κίνηση πλαγιάς ή θεμελίωσης, όταν ο μηχανικός μπορεί να εντοπίσει ένα σημαντικό σταθερό βάθος αναφοράς. Το όργανο συνδυάζει αισθητήρα μετατόπισης, ράβδο, άγκυρα, προστατευτικό σωλήνα και συγκρότημα κεφαλής, επομένως ο σχεδιασμός της γεώτρησης και της άγκυρας επηρεάζουν άμεσα το αποτέλεσμα.

Μην υποθέτετε ότι βαθύτερο αυτόματα σημαίνει σταθερό. Ελέγξτε τη γεωλογία, τις καιρικές συνθήκες, τους αρμούς, τα υπόγεια ύδατα, την επίδραση των εκσκαφών και την αναμενόμενη ζώνη παραμόρφωσης πριν επιλέξετε το βάθος αγκύρωσης. Ένα μόνο σημείο δεν μπορεί να δείξει πώς κατανέμεται η κίνηση πάνω από την άγκυρα. χρησιμοποιήστε ένα σύστημα πολλαπλών σημείων όταν απαιτείται προφίλ βάθους. Το πιο συνηθισμένο λάθος είναι να αποκαλέσετε τη βαθιά άγκυρα "υπόγειο" χωρίς να τεκμηριώσετε γιατί είναι μια αποδεκτή αναφορά. Συμπεριλάβετε κορμούς γεωτρήσεων, αρχεία αρμολόγησης, εγκατεστημένο μήκος και μετρήσεις γραμμής βάσης στα έγγραφα αποδοχής. Εάν η σταθερότητα αναφοράς παραμένει αβέβαιη, προσθέστε μια ανεξάρτητη έρευνα ή άλλο σημείο μέτρησης για επαλήθευση.

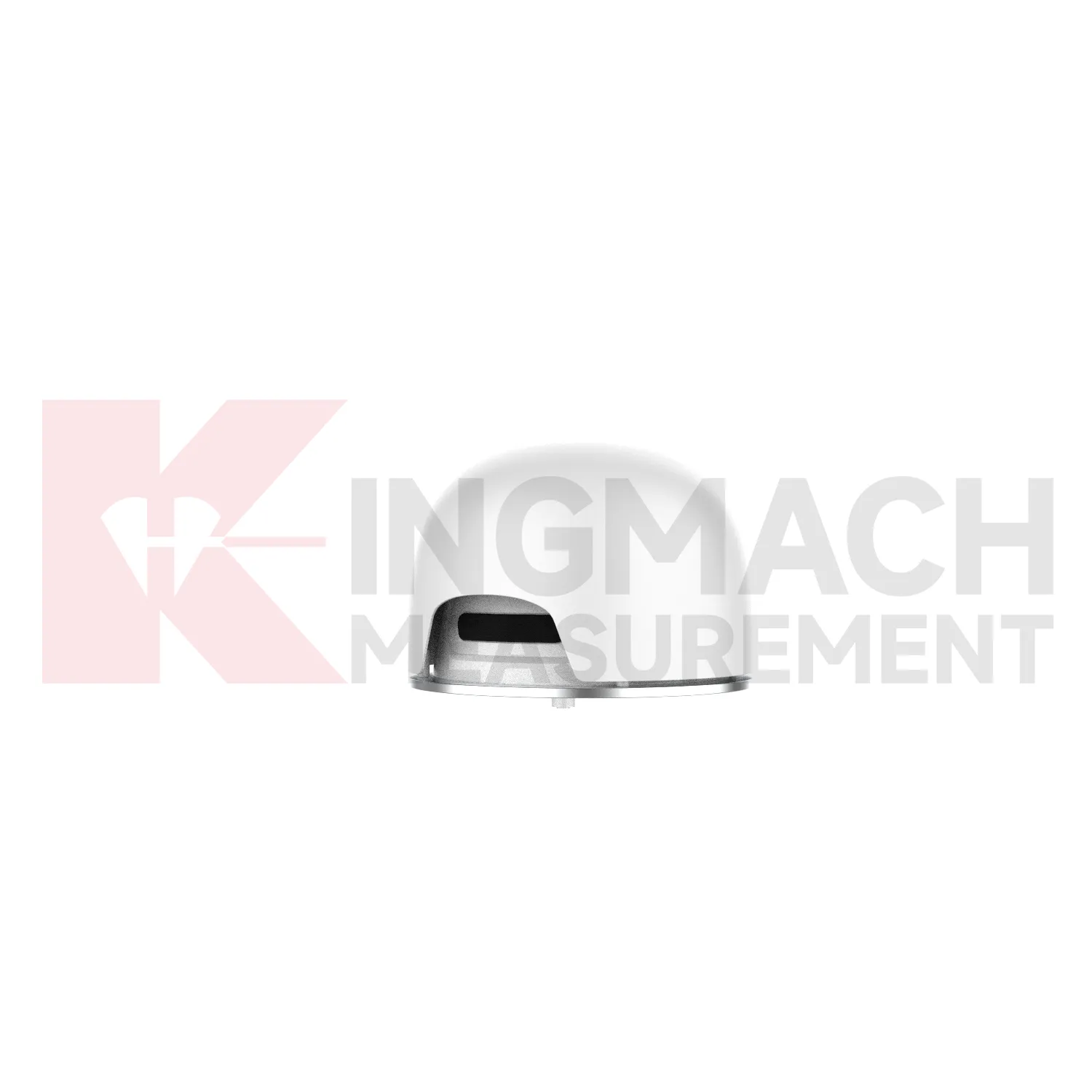

8. Παρακολούθηση μετατόπισης GNSS: JMBD-1050

Χρησιμοποιήστε το Συσκευή παρακολούθησης JMBD-1050 GNSS για οριζόντιες και κάθετες αλλαγές θέσης σε ανοιχτές γέφυρες, πλαγιές, φράγματα, ορυχεία, σιδηροδρόμους ή μεγάλες κατασκευές. Το GNSS μετρά την παγκόσμια θέση αντί για το τοπικό άνοιγμα ρωγμών ή τη διαδρομή της ράβδου. Το σύστημα απαιτεί κατάλληλη αρχιτεκτονική τοποθέτησης, μνημείο τοποθέτησης, τροφοδοτικό, επικοινωνίες και μέθοδο επεξεργασίας δεδομένων. Μπορεί να καλύψει κλίμακες κίνησης και αποστάσεις που δεν είναι πρακτικές για έναν τοπικό αισθητήρα επαφής.

Πριν από την προμήθεια, ελέγξτε την ορατότητα του δορυφόρου, τον κίνδυνο πολλαπλών διαδρομών, τη θέση της κεραίας, τη μέθοδο αναφοράς ή διόρθωσης, το σύστημα συντεταγμένων, το διάστημα δειγματοληψίας, την αυτονομία ισχύος, την κάλυψη επικοινωνιών, την αντικεραυνική προστασία και τον τρόπο φιλτραρίσματος και συναγερμού των διανυσμάτων μετατόπισης. Το συνηθισμένο σφάλμα είναι η εγκατάσταση GNSS κοντά σε ανακλαστικές δομές ή παρεμποδισμένος ουρανός και η αναμονή της ίδιας ποιότητας δεδομένων με μια ανοιχτή τοποθεσία. Το GNSS και οι τοπικοί αισθητήρες συχνά συνεργάζονται: το GNSS παρακολουθεί την παγκόσμια κίνηση, ενώ οι μετρητές ρωγμών ή τα όργανα βαθιάς εντοπίζουν τοπικούς μηχανισμούς παραμόρφωσης. Συμπεριλάβετε μια έρευνα ουρανού και επικοινωνιών στο σχέδιο αποδοχής πριν από την εγκατάσταση.

Επαληθευμένα στοιχεία του έργου και τι πρέπει να μάθουν οι αγοραστές

Οι αναφορές με όνομα έργου είναι χρήσιμες μόνο όταν διευκρινίζουν το εύρος του συστήματος. Οι τρεις επαληθευμένες περιπτώσεις παρακάτω δείχνουν παρακολούθηση πολλαπλών αισθητήρων και όχι ισχυρισμό επιτυχίας ενός μοντέλου. Χρησιμοποιήστε τα για να πλαισιώσετε τις μεταβλητές, την αρχιτεκτονική απόκτησης και τους κινδύνους πεδίου που ανήκουν σε ένα έργο RFQ.

Γέφυρα: Egongyan Rail-only Bridge

Ο Έργο παρακολούθησης μόνο της γέφυρας Egongyan Rail στο Chongqing συνδύασε έξυπνους μετρητές ρωγμών με όργανα δύναμης καλωδίου, εκτροπής, καταπόνησης, δονήσεων και περιβαλλοντικών οργάνων. Για την προμήθεια, αυτό σημαίνει ότι δεν θα πρέπει να ζητείται από έναν μετρητή ρωγμών να εξηγεί κάθε δομική απόκριση. Καθορίστε πώς θα ευθυγραμμιστούν και θα αναθεωρηθούν χρονικά η θερμοκρασία, η συμπεριφορά που σχετίζεται με την κυκλοφορία, η δύναμη του καλωδίου, η απόκλιση και οι τάσεις ρωγμών.

Σήραγγα: Οδός ταχείας κυκλοφορίας Yuping-Panzhou

Ο Έργο παρακολούθησης της οδού ταχείας κυκλοφορίας Yuping-Panzhou στο Guizhou καλυμμένο οικισμό σήραγγας, σύγκλιση, ρωγμές και δομική καταπόνηση. Το μείγμα εξοπλισμού περιελάμβανε έξυπνη μέτρηση ρωγμής και μετατόπισης λέιζερ, αισθητήρες υδροστατικής στάθμης και όργανα δόνησης σύρματος. Το μάθημα είναι η ακριβής επισήμανση: ένα έργο μπορεί να χρησιμοποιεί αισθητήρες δόνησης καλωδίων χωρίς κάθε κανάλι μετατόπισης να είναι δονούμενο καλώδιο.

Κλίση: Jiwei Expressway στο Shandong

Ο Έργο παρακολούθησης πλαγιάς Jiwei Expressway Συνδυάζει λειτουργίες συναγερμού βαθιάς μετατόπισης, βροχοπτώσεων, στάθμης υπόγειων υδάτων και ήχου και φωτός. Το έργο του 2024 καταδεικνύει γιατί τα δεδομένα παραμόρφωσης χρειάζονται ένα πλαίσιο ενεργοποίησης και κατάστασης τοποθεσίας. Ένα RFQ κλίσης θα πρέπει να συνδέει το βάθος κίνησης, το διάστημα βροχόπτωσης, την απόκριση των υπόγειων υδάτων, τις επικοινωνίες, την ισχύ, τη λογική συναγερμού και την ευθύνη επιθεώρησης.

Τα έργα φραγμάτων απαιτούν την ίδια πειθαρχία του συστήματος

Για ένα φράγμα, καθορίστε εάν η απόφαση αφορά το άνοιγμα ρωγμών, την κίνηση της άρθρωσης, την παραμόρφωση θεμελίωσης, την πίεση πόρων, τη στάθμη του νερού, την καθίζηση, την ανύψωση ή τη συνολική μετατόπιση. ΕΝΑ σύστημα παρακολούθησης φράγματος Συνδυάζει συνήθως πολλές οικογένειες αισθητήρων και περιβαλλοντικές μετρήσεις. Προσδιορίστε σημεία αναφοράς, γκαλερί ή διαδρομές καλωδίων, στεγανοποίηση, προστασία από υπερτάσεις, πλεονασμός απόκτησης, πρόσβαση επιθεώρησης, κατώτατο όριο ιδιοκτησίας και πώς θα συγκριθούν οι μετρήσεις με τη στάθμη και τη θερμοκρασία της δεξαμενής.

Καταγραφή δεδομένων, απομακρυσμένη παρακολούθηση και βίντεο προϊόντος

Το μακροπρόθεσμο SHM συνήθως χρειάζεται αυτόματη απόκτηση, ενώ οι μη αυτόματες ενδείξεις παραμένουν χρήσιμες για τη θέση σε λειτουργία, τους ελέγχους γραμμής βάσης, την αντιμετώπιση προβλημάτων και τα μικρά έργα. Αντιστοιχίστε κάθε κανάλι με την αρχή και την έξοδο ανίχνευσης. Σχεδιάστε το ανάγνωση ή καταγραφικό δεδομένων , καλώδιο οργάνων , επικοινωνίες και λογισμικό οπτικοποίησης πριν απελευθερωθεί η παραγγελία του αισθητήρα.

Η λογική συναγερμού θα πρέπει να διαχωρίζει τους ελέγχους ποιότητας δεδομένων από τα δομικά όρια. Λείπουν δεδομένα, επίπεδες γραμμές, ξαφνικά βήματα μετά τη συντήρηση, αδύνατη απόκριση θερμοκρασίας και διαφωνία μεταξύ των σχετικών καναλιών μπορεί να υποδηλώνουν πρόβλημα μέτρησης. Οι δομικές ειδοποιήσεις θα πρέπει να χρησιμοποιούν κατώτατα όρια εγκεκριμένα από το έργο, κανόνες επιμονής, επαφές κλιμάκωσης και απόκριση επιθεώρησης. Αποθηκεύστε τις ακατέργαστες μετρήσεις, τις τιμές μηχανικής, τις εκδόσεις βαθμονόμησης, τα συμβάντα συντήρησης και τις αλλαγές ορίου, ώστε οι μεταγενέστεροι αναθεωρητές να μπορούν να ανασυνθέσουν την απόφαση.

Το βίντεο δείχνει το JMZX-215HAT/HB/HA ενσωματωμένος μετρητής καταπόνησης δονούμενου σύρματος , ένα γνήσιο δονούμενο συρμάτινο όργανο που χρησιμοποιείται για την ενσωματωμένη παρακολούθηση καταπόνησης. Χρησιμοποιήστε το για να διακρίνετε ένα δονούμενο αισθητήριο στοιχείο σύρματος από τις τεχνολογίες επαγωγής, συρματόσχοινου ή μετατόπισης GNSS που περιγράφονται παραπάνω. Για προετοιμασία πεδίου, συνδυάστε την κριτική προϊόντος με το οδηγός εγκατάστασης μετρητή καταπόνησης δονούμενου σύρματος .

Προμήθειες και εμπορικοί όροι

Συγκρίνετε το διαμορφωμένο κόστος του συστήματος αντί για την τιμή μονάδας αισθητήρα. Η προσφορά θα πρέπει να διαχωρίζει αισθητήρες, μήκη καλωδίων, υλικό τοποθέτησης, κανάλια ανάγνωσης ή καταγραφής, περιβλήματα, ισχύ, επικοινωνίες, λογισμικό, έγγραφα βαθμονόμησης, θέση σε λειτουργία, εκπαίδευση, ανταλλακτικά, συσκευασία, φορτίο και φόρους. Αυτό αποκαλύπτει εάν μια χαμηλότερη τιμή αισθητήρα δημιουργεί υψηλότερο κόστος ενοποίησης, εγκατάστασης ή συντήρησης.

Οι τρέχοντες εμπορικοί όροι για τα αναφερόμενα μοντέλα κυβισμού Kingmach χρησιμοποιούν ελάχιστη ποσότητα παραγγελίας ενός τεμαχίου, τιμή διαπραγμάτευσης, T/T εκ των προτέρων και αποστολή εντός 30 ημερών μετά την πλήρη πληρωμή. Αντιμετωπίστε τους ως όρους σταδίου προσφοράς, όχι ως μόνιμη υπόσχεση. Ζητήστε από το προτιμολόγιο να επιβεβαιώσει το επίθημα μοντέλου, την ποσότητα, τη μονάδα και τη συνολική τιμή, το Incoterm, τη συσκευασία, το ορόσημο πληρωμής, τον χρόνο παράδοσης, τη μέθοδο αποστολής, την εγγύηση, το εύρος βαθμονόμησης, τη διαθεσιμότητα ανταλλακτικών και τη γλώσσα εγγράφου.

Η αναθεώρηση του κύκλου ζωής θα πρέπει να περιλαμβάνει την εργασία εγκατάστασης, τους περιορισμούς πρόσβασης, τους ελέγχους βαθμονόμησης, την αντικατάσταση καλωδίου, την επέκταση του καταγραφικού, τα τέλη επικοινωνίας, τη λειτουργία λογισμικού, τις προγραμματισμένες επιθεωρήσεις και το κόστος μιας επείγουσας επίσκεψης στο χώρο. Για τους θαμμένους ή απομακρυσμένους αισθητήρες, η πρόσβαση αντικατάστασης μπορεί να υπερβαίνει την αρχική τιμή αγοράς. Συμφωνήστε σχετικά με την τεκμηρίωση του εργοστασίου και τους ελέγχους πριν από την αποστολή πριν από την πληρωμή, ώστε να μην εμφανίζονται λεπτομέρειες μοντέλου, καναλιού, καλωδίου ή πρωτοκόλλου που λείπουν κατά τη θέση σε λειτουργία.

Λίστα ελέγχου RFQ για ένα πακέτο αισθητήρων SHM

Μέτρηση και δομή

• Τύπος δομής, θέση παρακολούθησης, σχέδια, φωτογραφίες και η φυσική μεταβλητή που θα μετρηθεί.
• Αναμενόμενες κανονικές και ακραίες τιμές, απαιτούμενη ανάλυση, βάση ακρίβειας, όριο συναγερμού, διάστημα δειγματοληψίας και διάρκεια παρακολούθησης.
• Σημεία αναφοράς, κατεύθυνση κίνησης, μετατόπιση εγκατάστασης, εύρος θερμοκρασίας και σχετικά κανάλια που απαιτούνται για την ερμηνεία.

Τοποθεσία και εγκατάσταση

• Νερό, σκόνη, διάβρωση, κραδασμοί, κεραυνοί, πρόσκρουση κατασκευής, απαιτήσεις γεώτρησης ή ενέματος, πρόσβαση και διαδρομή καλωδίου.
• Βάσεις στήριξης, άγκυρες, προστατευτικός σωλήνας, κουτιά διακλάδωσης, σύνδεσμοι, θωράκιση, γείωση και προστασία από υπερτάσεις.
• Δήλωση μεθόδου εγκατάστασης, διαδικασία βασικής γραμμής, σημεία αναμονής, μετρήσεις αποδοχής και εγγραφές που έχουν κατασκευαστεί.

Δεδομένα και εμπορική εμβέλεια

• Χειροκίνητη ή αυτόματη ανάγνωση, τύπος καναλιού, πρωτόκολλο, τροφοδοσία, αποθήκευση, μετάδοση, χαρτογράφηση λογισμικού, συναγερμοί και ρόλοι χρήστη.
• Φύλλο δεδομένων, συντελεστές βαθμονόμησης, σειριακή ιχνηλασιμότητα, οδηγίες καλωδίωσης και εγκατάστασης, ισχύοντα πιστοποιητικά, εγγύηση και υποστήριξη.
• Ποσότητα, μήκος καλωδίου, αξεσουάρ, ανταλλακτικά, συσκευασία, Incoterm, όροι πληρωμής, χρόνος παράδοσης, προορισμός και ανάγκες ανάθεσης.

Συνήθη λάθη αγοράς που αυξάνουν τον κίνδυνο παρακολούθησης

• Κλήση δονούμενου καλωδίου κάθε εξόδου συχνότητας ή ψηφιακού αισθητήρα κίνησης χωρίς επιβεβαίωση του αισθητηρίου στοιχείου και του καναλιού ανάγνωσης.
• Επιλέγοντας εύρος μόνο από την κανονική κίνηση και δεν αφήνετε κανένα περιθώριο για μετατόπιση εγκατάστασης, εποχιακή συμπεριφορά ή αξιόπιστο ακραίο συμβάν.
• Σύγκριση τιμών ακρίβειας χωρίς έλεγχο εάν αναφέρονται σε πλήρη κλίμακα, ανάγνωση, γραμμικότητα, επαναληψιμότητα ή πλήρες εγκατεστημένο σύστημα.
• Παραγγελία αισθητήρων πριν από την οριστικοποίηση αγκυρίων, γεωτρήσεων, διαδρομών καλωδίων, προστασίας, χωρητικότητας καταγραφέα, επικοινωνιών, ισχύος και ετικετών λογισμικού.
• Χρησιμοποιώντας έναν τοπικό αισθητήρα για την ερμηνεία ενός μηχανισμού σε επίπεδο συστήματος που εξαρτάται επίσης από το φορτίο, τη θερμοκρασία, την πίεση, την καθίζηση ή την παγκόσμια κίνηση.
• Έγκριση της χαμηλότερης τιμής μονάδας χωρίς εγκατάσταση τιμολόγησης, υλικό καναλιού, τεκμηρίωση, πρόσβαση στη συντήρηση, ανταλλακτικά και κίνδυνο αντικατάστασης.

Ζητήστε έλεγχο μοντέλου και συστήματος

Συχνές ερωτήσεις
