GNSS JMBD-1050

Γενικές Πληροφορίες Προϊόντος

Όροι επιχείρησης προϊόντος

Περιγραφή

Εισαγωγή:

Το GNSS είναι ένα αυτοματοποιημένο σύστημα εντοπισμού θέσης νέας γενιάς, παντός καιρού, χωρίς επίβλεψη, που αναπτύχθηκε χρησιμοποιώντας ένα Σύστημα-on-Chip (SoC) υψηλής απόδοσης και υψηλής ακρίβειας, που υποστηρίζει εντοπισμό θέσης υψηλής ακρίβειας πολλαπλών αστερισμών και πολλαπλών συχνοτήτων. Είναι συμβατό με σήματα από το δορυφορικό σύστημα πλοήγησης BeiDou της Κίνας (BDS B1/B2), το GPS των Ηνωμένων Πολιτειών (L1/L2), το GLONASS της Ρωσίας (L1/L2) και το ευρωπαϊκό Galileo (E1/E5b). Αποτελούμενο από μία ή περισσότερες μονάδες εντοπισμού θέσης που αναπτύσσονται σε σημεία παρακολούθησης σε έργα μηχανικής, το σύστημα μετρά τις οριζόντιες και κάθετες μετατοπίσεις. Αυτό το σύστημα αποτελεί ένα μη επανδρωμένο αυτόματο σύστημα μέτρησης μετατόπισης παντός καιρού.

Αρχή εργασίας:

1.Αρχή αισθητήρα:

Βασισμένη σε τσιπ SoC υψηλής απόδοσης και υψηλής ακρίβειας, η νέα γενιά εντοπιστών GNSS υποστηρίζει τοποθέτηση πολλαπλών συχνοτήτων υψηλής ακρίβειας ολόκληρου του συστήματος. Είναι μια τεχνολογία που λαμβάνει σήματα από δορυφόρους τεχνητής γης με συστήματα ατομικού χρονισμού ρολογιού και πραγματοποιεί σημειακές μετρήσεις. Ο ρυθμιστής θέσης λαμβάνει την κωδικοποίηση χρονισμού τουλάχιστον τεσσάρων δορυφόρων και η θέση του ίδιου του εντοπιστή μπορεί να ληφθεί μέσω επίλυσης και μπορεί να πραγματοποιηθεί δυναμική παρακολούθηση.

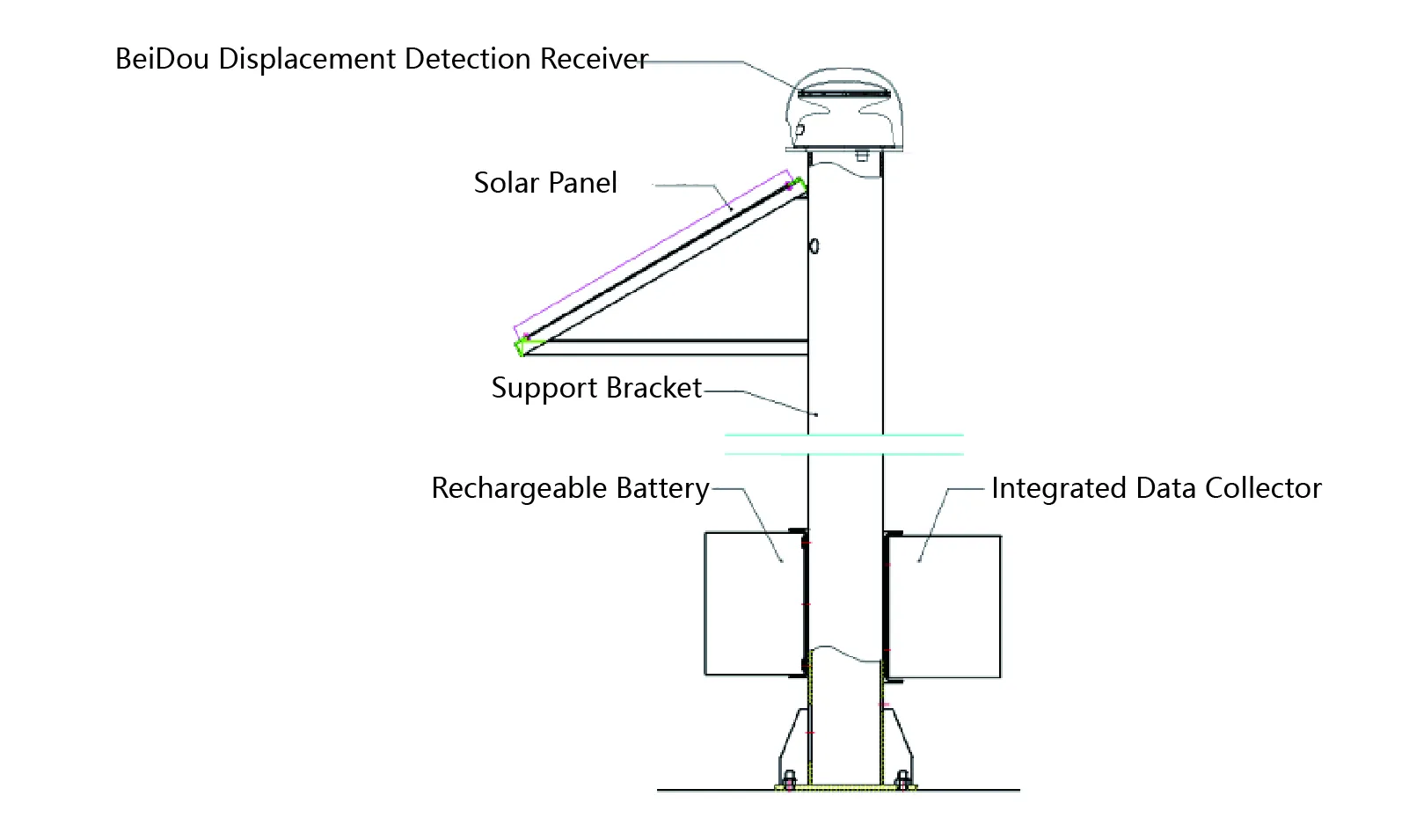

Το σύστημα μέτρησης απομακρυσμένης μετατόπισης GPS αποτελείται από έναν εντοπιστή GNSS (πλήρους συστήματος), βάση στήριξης, ηλιακούς συλλέκτες, μπαταρίες κ.λπ.

2.Αρχή συστήματος:

Ένα σύστημα που αποτελείται από πολλαπλά όργανα εντοπισμού θέσης μετρά τις δικές τους θέσεις ενώ εκτελεί συντονισμένο διαφορικό υπολογισμό μέσω αμοιβαίας σύνδεσης, επιτρέποντας μετρήσεις σχετικής μετατόπισης υψηλής ακρίβειας. Σε τέτοια έργα μηχανικής, ο εντοπιστής μπορεί να τακτοποιηθεί εξίσου με το σημείο αναφοράς, το σημείο δοκιμής, λαμβάνει την τιμή αλλαγής θέσης υψηλής ακρίβειας του σημείου δοκιμής σε σχέση με το σημείο αναφοράς.

Εμφάνιση προϊόντος:

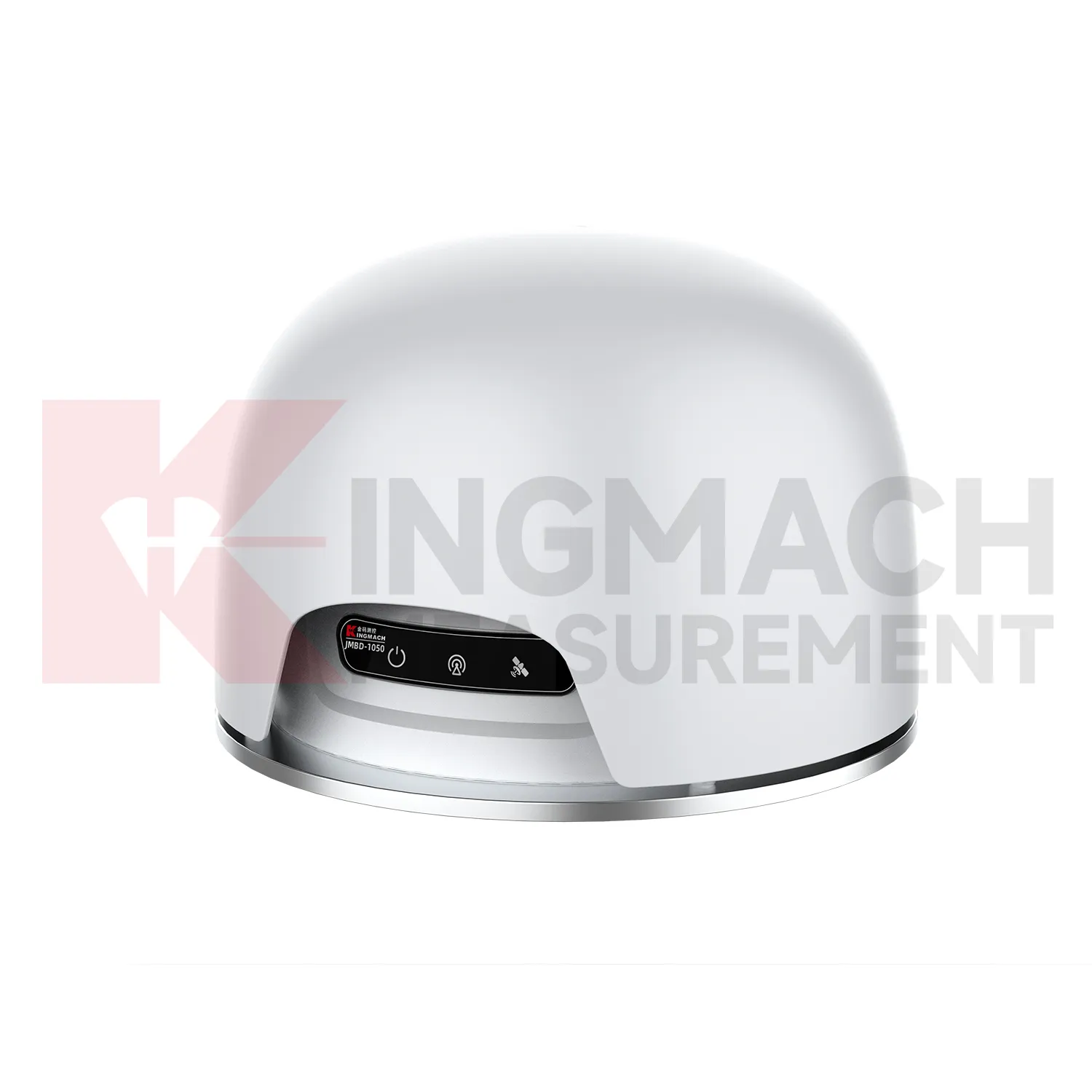

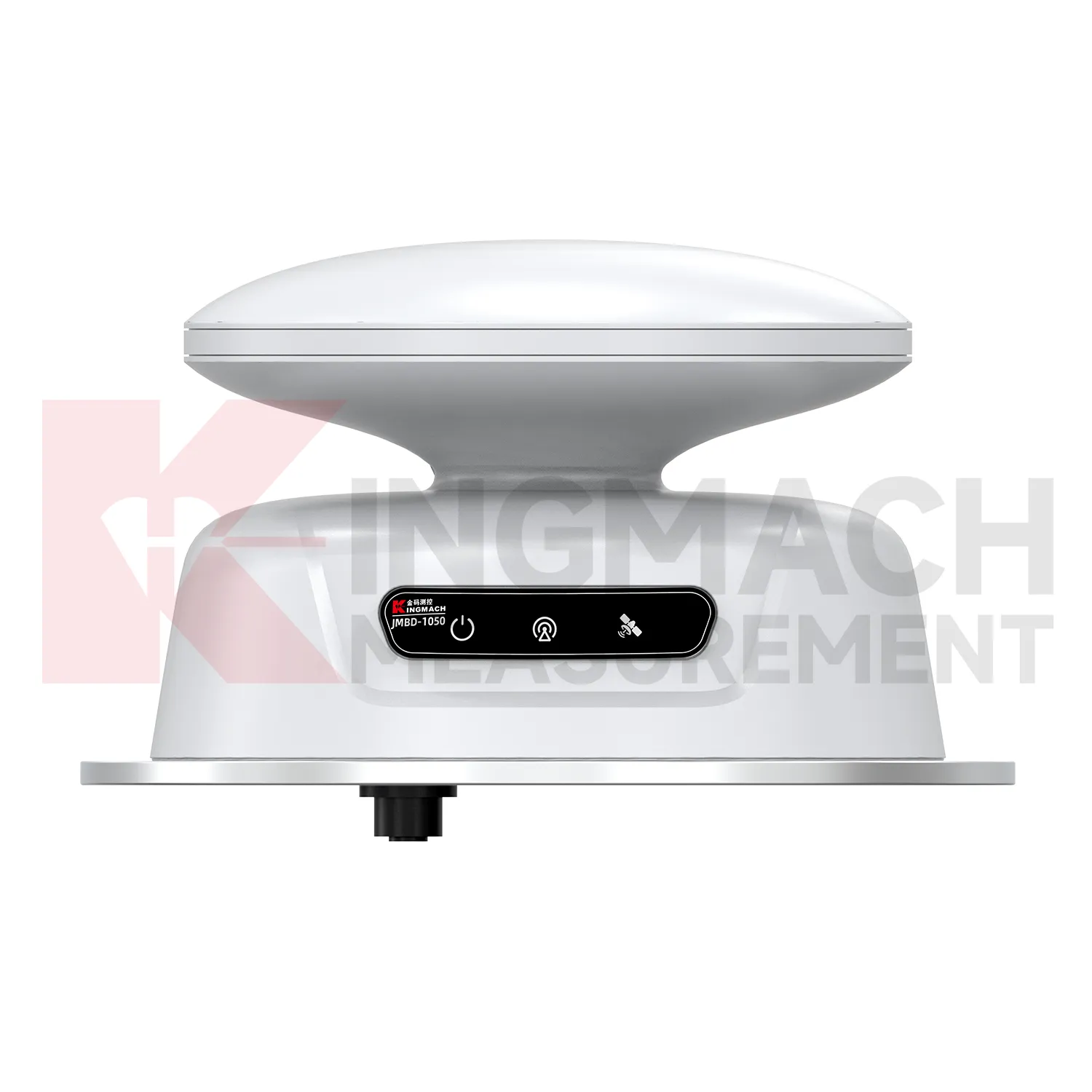

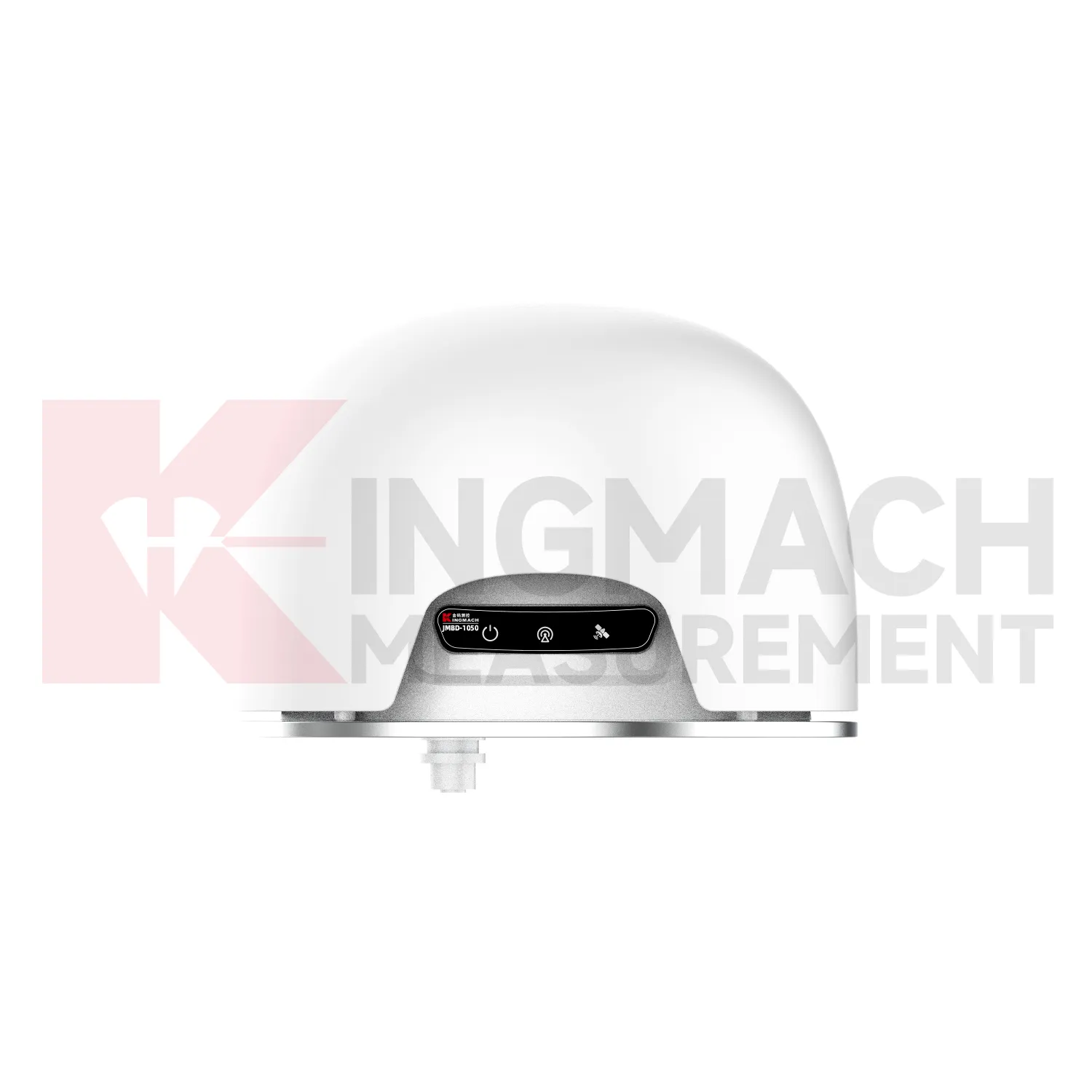

Ο κεντρικός πίνακας JMBD-1050 περιλαμβάνει 3 ενδείξεις και 1 διεπαφή.

1. Ενδεικτική λυχνία τροφοδοσίας: Ανάβει υποδηλώνει σύνδεση ρεύματος.

Ενδεικτική λυχνία 2.4G: Αναμμένη υποδεικνύει κανονική επικοινωνία δικτύου 4G.

3. Ενδεικτική λυχνία θέσης GNSS: Ανάβει υποδεικνύει επιτυχή τοποθέτηση.

4. Power Interface και RS485 Communication Interface.

Εφαρμογές

Εφαρμόζεται εκτενώς σε τομείς μηχανικής όπως πλαγιές, σιδηρόδρομοι υψηλής ταχύτητας, γέφυρες, κτίρια, ορυχεία και φράγματα για την επίτευξη ακριβούς μέτρησης των δομικών μεταβολών σχετικής μετατόπισης.
