Έξυπνος μετρητής μετατόπισης πολλαπλών σημείων JMDL-31XXAT

Γενικές Πληροφορίες Προϊόντος

Όροι επιχείρησης προϊόντος

Περιγραφή

Εισαγωγή:

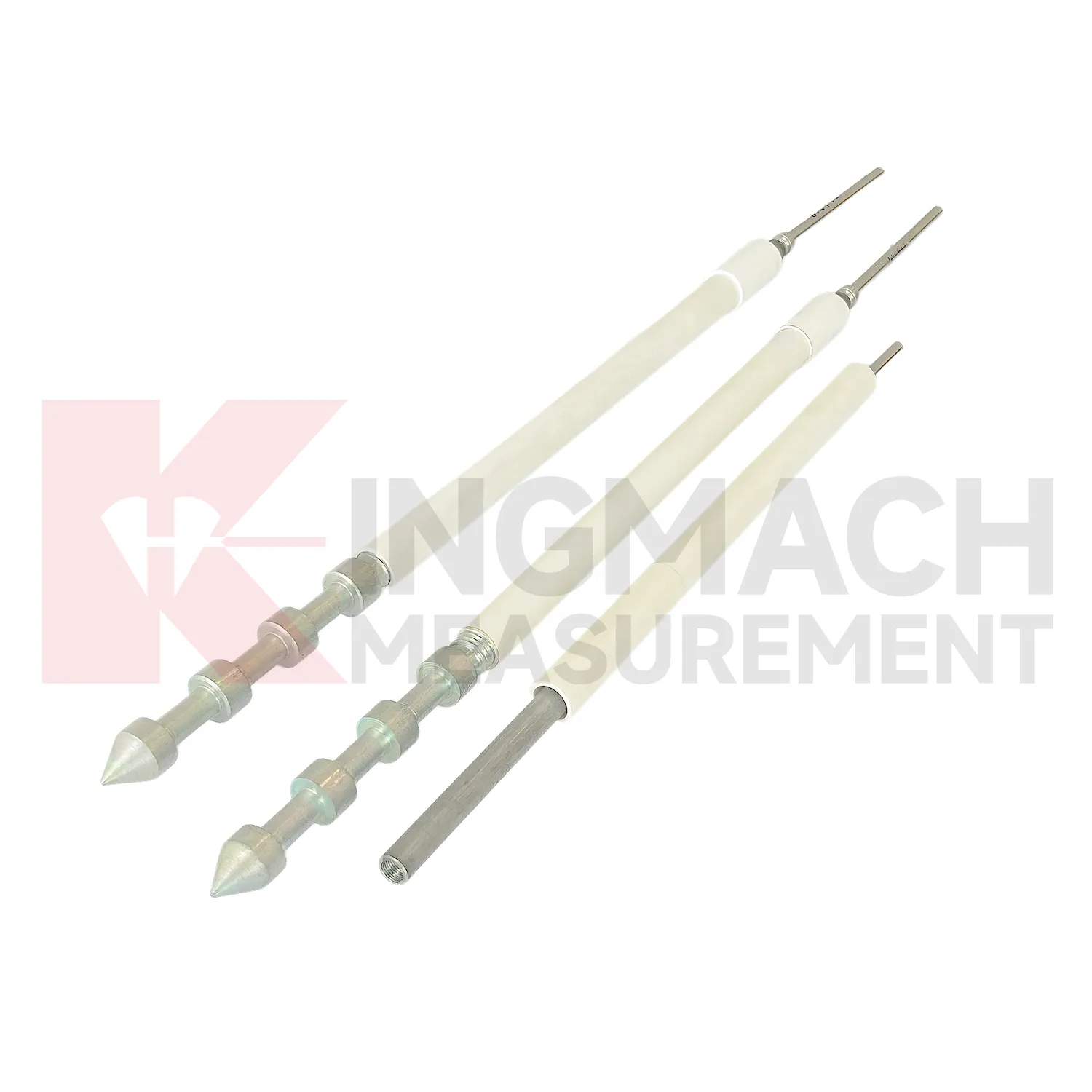

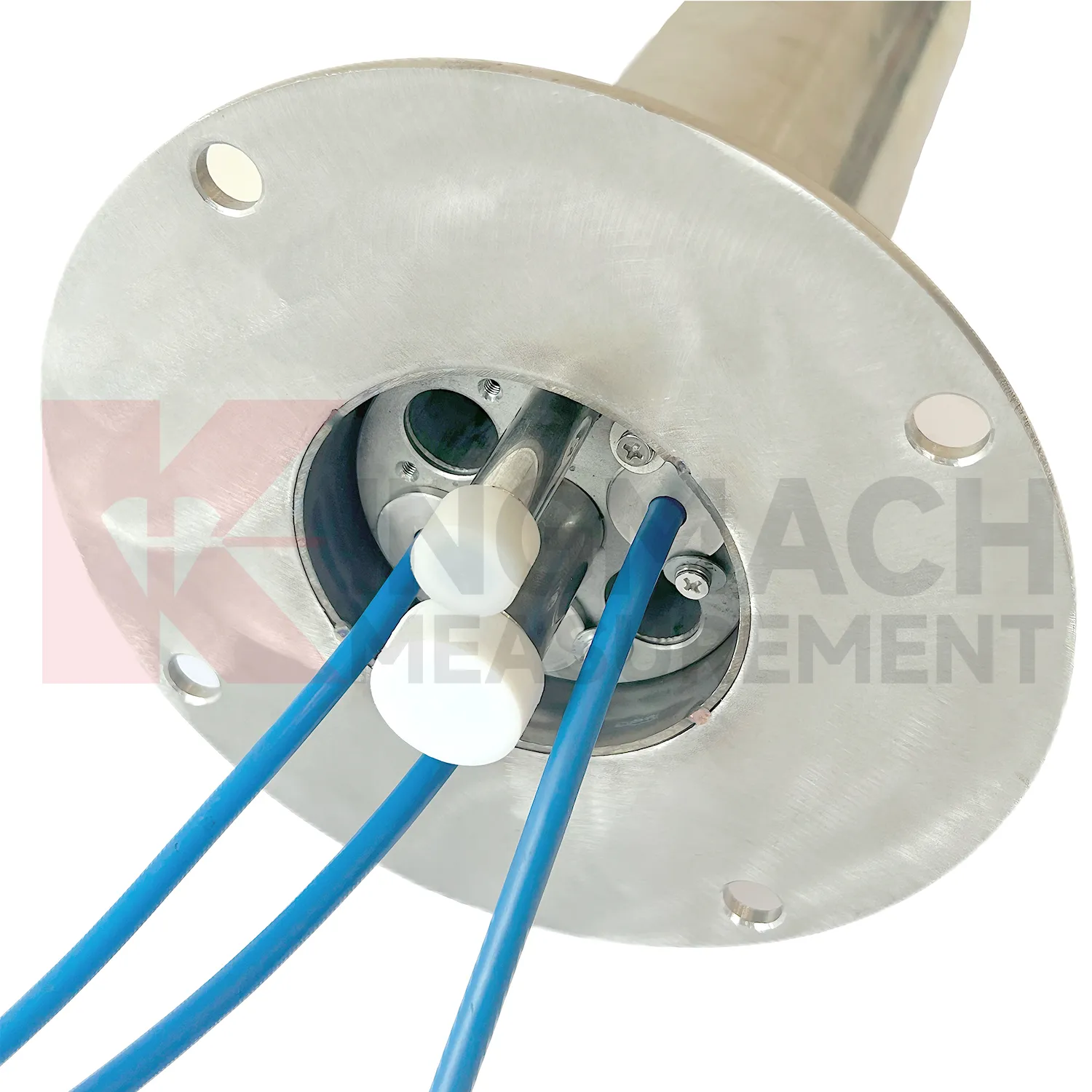

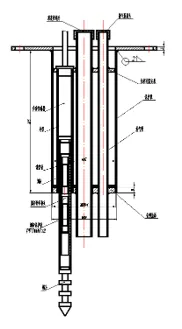

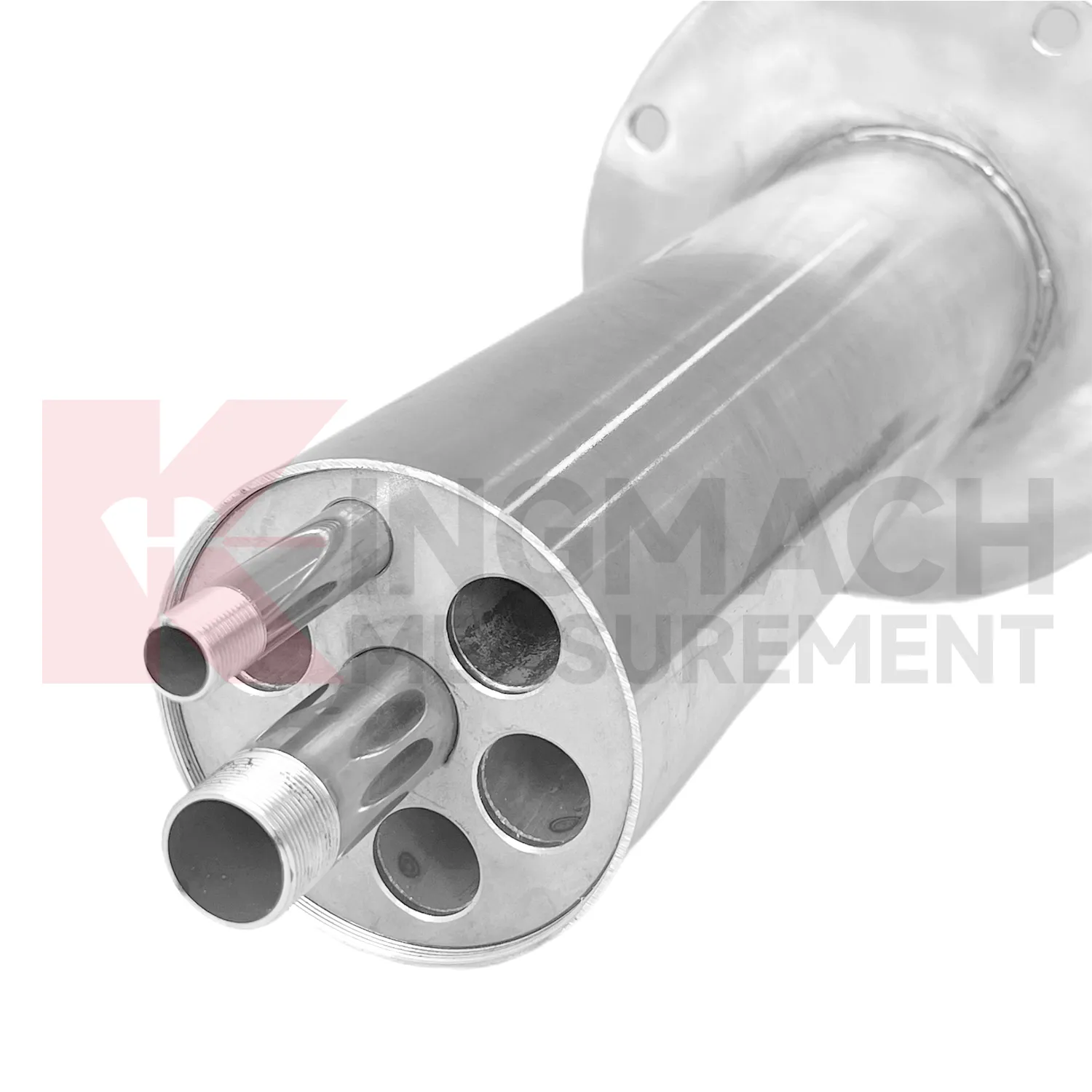

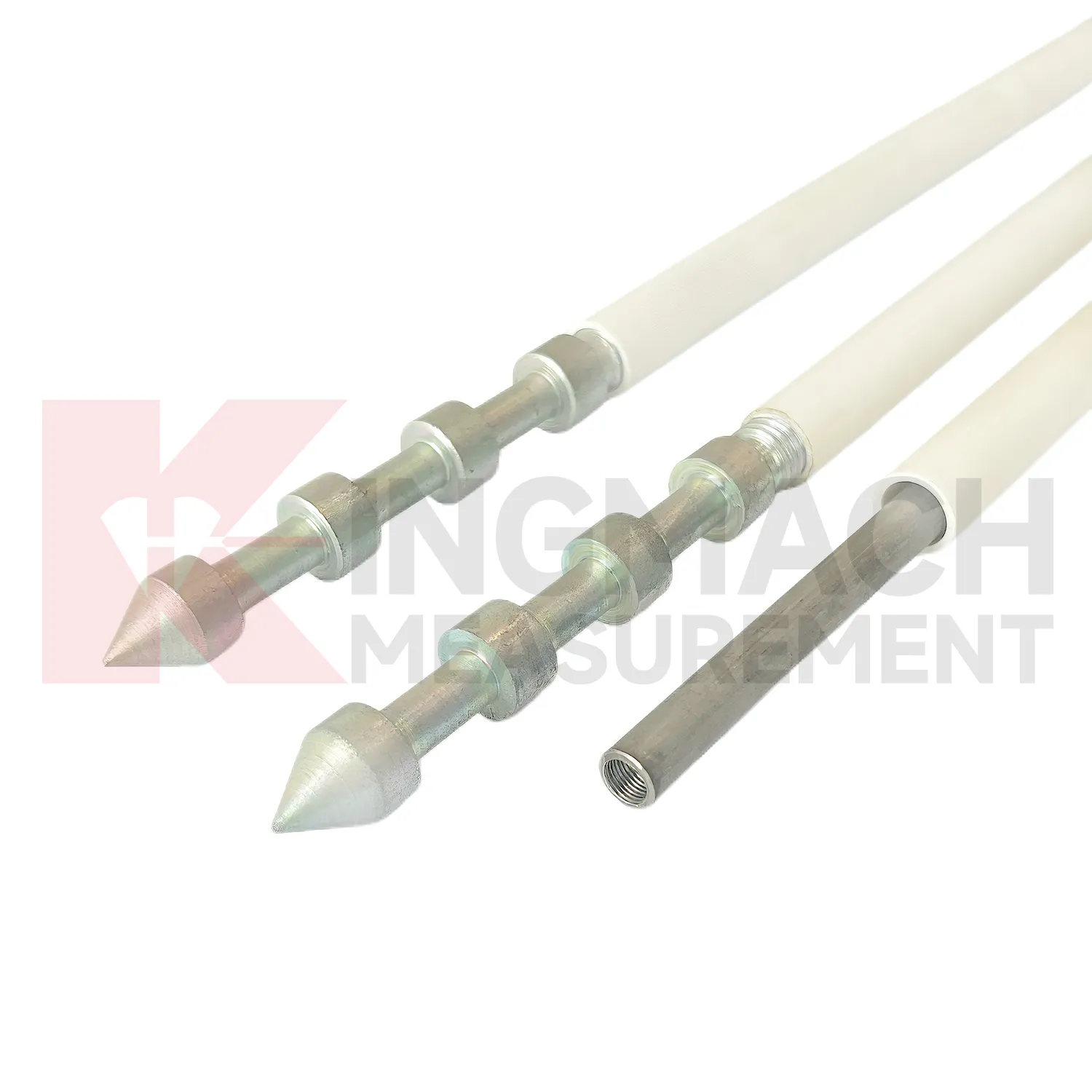

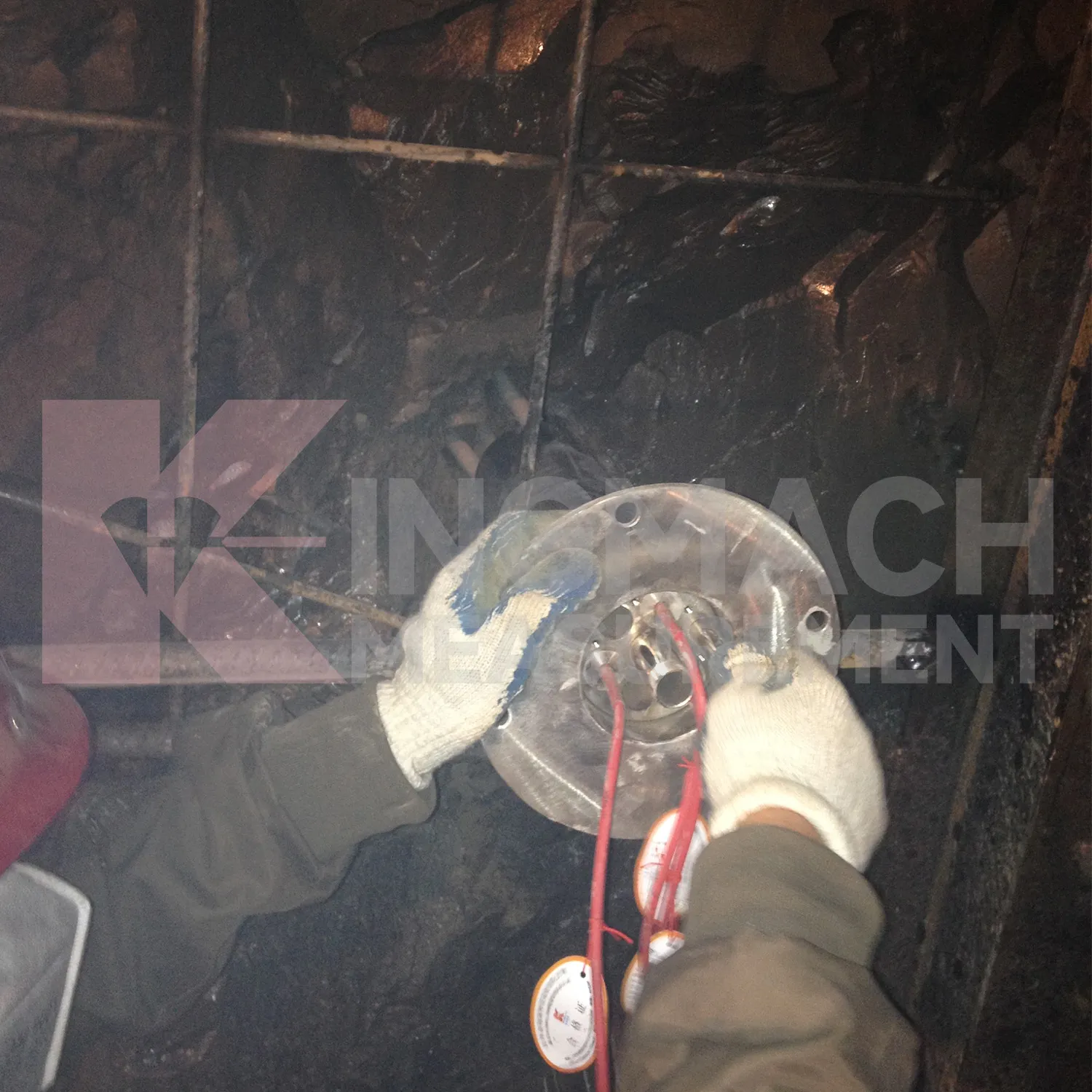

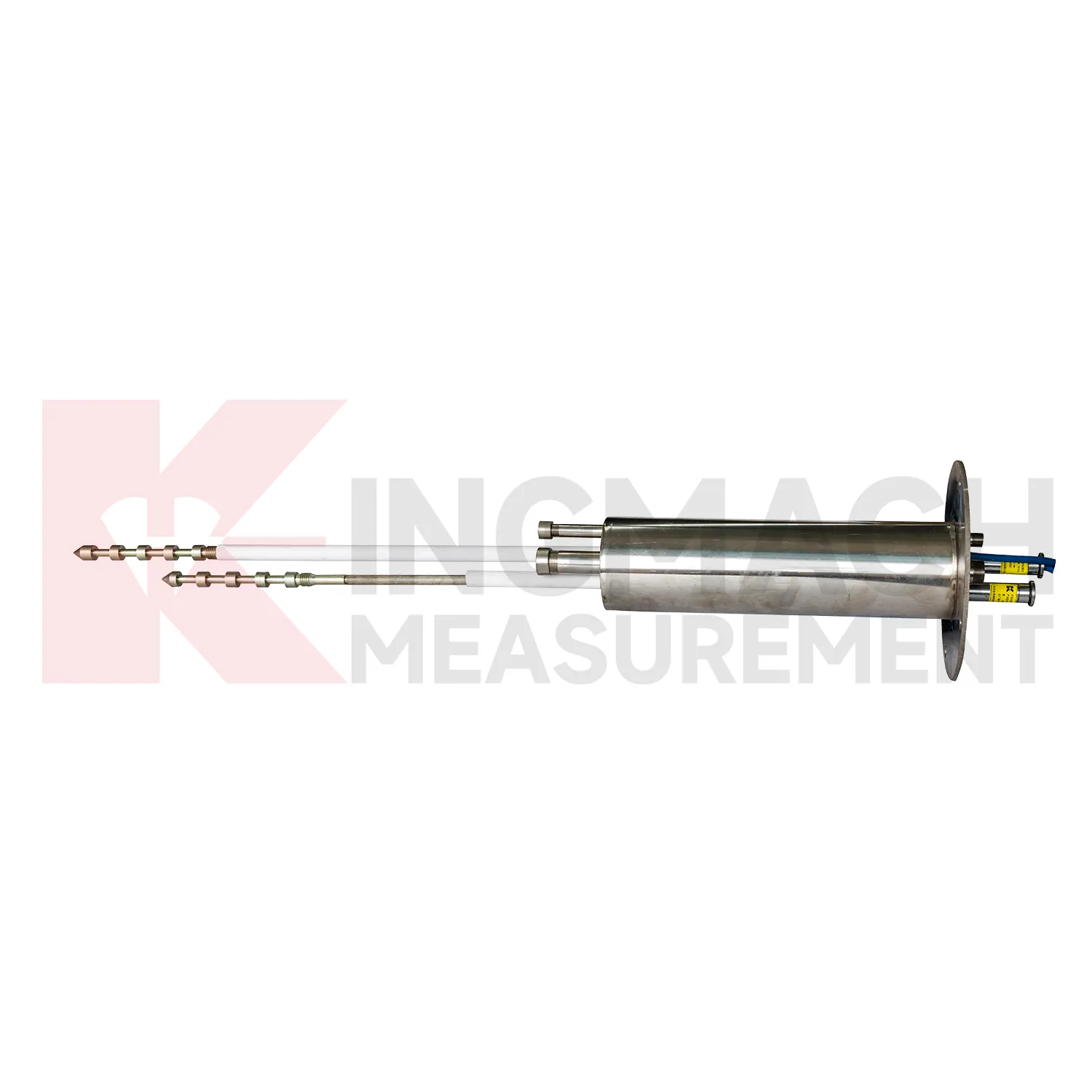

Ο μετρητής έξυπνης μετατόπισης πολλαπλών σημείων της σειράς JMDL-31XXAT χρησιμοποιείται για τη μέτρηση της μετατόπισης σε διαφορετικά στρώματα του περιβάλλοντα βράχου σε σήραγγες, πλαγιές βράχων, κοιλώματα θεμελίωσης κ.λπ., για την κατανόηση των συνθηκών μετατόπισης διαφόρων στρωμάτων βράχου. Το προϊόν αποτελείται από μετρητές μετατόπισης, προστατευτικούς σωλήνες με ράβδο μέτρησης PVC, κεφαλές αγκύρωσης, κιτ εγκατάστασης πολλαπλών σημείων κ.λπ., με το κιτ εγκατάστασης πολλαπλών σημείων να υποστηρίζει 3-5 σημεία. Εγκατεστημένες μέσω διάτρησης και αρμολόγησης, οι κεφαλές αγκύρωσης σε διαφορετικά βάθη είναι αγκυρωμένες σε διαφορετικά στρώματα βράχου. Η μέθοδος τοποθέτησής του είναι παρόμοια με την κατασκευή μπουλονιών βράχου, προσφέροντας απλότητα και ευκολία. Μετρώντας τις αλλαγές μετατόπισης κάθε μετρητή, αναλύονται οι συνθήκες μετατόπισης διαφορετικών στρωμάτων πετρωμάτων.

Χαρακτηριστικά προϊόντος:

1. Σχεδιασμένο με βάση την αρχή διαμόρφωσης συχνότητας επαγωγικής μαγνητικής ροής, το προϊόν προσφέρει υψηλότερη σταθερότητα, αξιοπιστία και ανθεκτικότητα. Η αρχή της επαγωγικής διαμόρφωσης συχνότητας περιλαμβάνει ένα επαγωγικό αισθητήριο στοιχείο, ολοκληρωμένα κυκλώματα και πυκνωτές συντονισμού που σχηματίζουν ένα κύκλωμα ταλάντωσης LC που εξάγει ένα σήμα συχνότητας. Όταν η ράβδος μέτρησης μετατοπίζεται μέσα στο πηνίο, μεταβάλλει τη μαγνητική απροθυμία και την επαγωγή του πηνίου, αλλάζοντας έτσι τη συχνότητα του σήματος εξόδου του κυκλώματος ταλάντωσης. Καθώς η ράβδος μέτρησης εισέρχεται στο ελικοειδές πηνίο, η μαγνητική απροθυμία μειώνεται, η αυτεπαγωγή αυξάνεται και η συχνότητα πέφτει. Επιλέγοντας κατάλληλα υλικά ράβδου και βελτιστοποιώντας τη δομή του ελικοειδούς πηνίου, τον πυκνωτή και το κύκλωμα, οι αλλαγές συχνότητας σήματος εξόδου εντός του εύρους διαδρομής της ράβδου παρουσιάζουν μια ακριβή γραμμική σχέση με τη μετατόπιση. Δεδομένου ότι η ράβδος και το πηνίο λειτουργούν σε κατάσταση χωρίς επαφή, το σύστημα είναι ανθεκτικό σε ζημιές κατά την εγκατάσταση και τη χρήση.

2. Ο μετρητής μετατόπισης ενσωματώνει ένα εσωτερικό τσιπ μνήμης με έξυπνες δυνατότητες αποθήκευσης. Οι εργοστασιακές ρυθμίσεις αποθηκεύουν μόνιμα παραμέτρους όπως το μοντέλο αισθητήρα, τον σειριακό αριθμό και τους συντελεστές βαθμονόμησης. Μπορεί να αποθηκεύσει έως και 600 περιπτώσεις δεδομένων μέτρησης, συμπεριλαμβανομένου του χρόνου μέτρησης, της θερμοκρασίας (για μοντέλα ευαίσθητα στη θερμοκρασία), της απόλυτης μετατόπισης, της σχετικής μετατόπισης και των τιμών μηδενικού σημείου.

3. Η πλήρης ψηφιακή ανίχνευση εξασφαλίζει μετάδοση σήματος σε μεγάλες αποστάσεις χωρίς παραμόρφωση και ισχυρή ικανότητα κατά των παρεμβολών.

4.Εξαιρετικές ιδιότητες μόνωσης και αδιάβροχη αντοχή.

5.Όταν συνδυάζονται με τον ολοκληρωμένο ελεγκτή της εταιρείας, οι τιμές μετατόπισης εμφανίζονται απευθείας, επιτρέποντας διαισθητικές, απλές και γρήγορες μετρήσεις.

6. Η ενσωμάτωση με το αυτοματοποιημένο σύστημα απόκτησης δεδομένων της εταιρείας επιτρέπει την παρακολούθηση ή τον απομακρυσμένο έλεγχο χωρίς επίβλεψη.

Εφαρμογές

Ο μετρητής έξυπνης μετατόπισης πολλαπλών σημείων της σειράς JMDL-31XXAT χρησιμοποιείται για τη μέτρηση της μετατόπισης σε διαφορετικά στρώματα του περιβάλλοντα βράχου σε σήραγγες, πλαγιές βράχων, κοιλώματα θεμελίωσης κ.λπ., για την κατανόηση των συνθηκών μετατόπισης διαφόρων στρωμάτων βράχου.

Προδιαγραφές
