Κάθετο In-Place Σύστημα Κλισιόμετρο JMQJ-7915ATS

Γενικές Πληροφορίες Προϊόντος

Όροι επιχείρησης προϊόντος

Περιγραφή

Εισαγωγή:

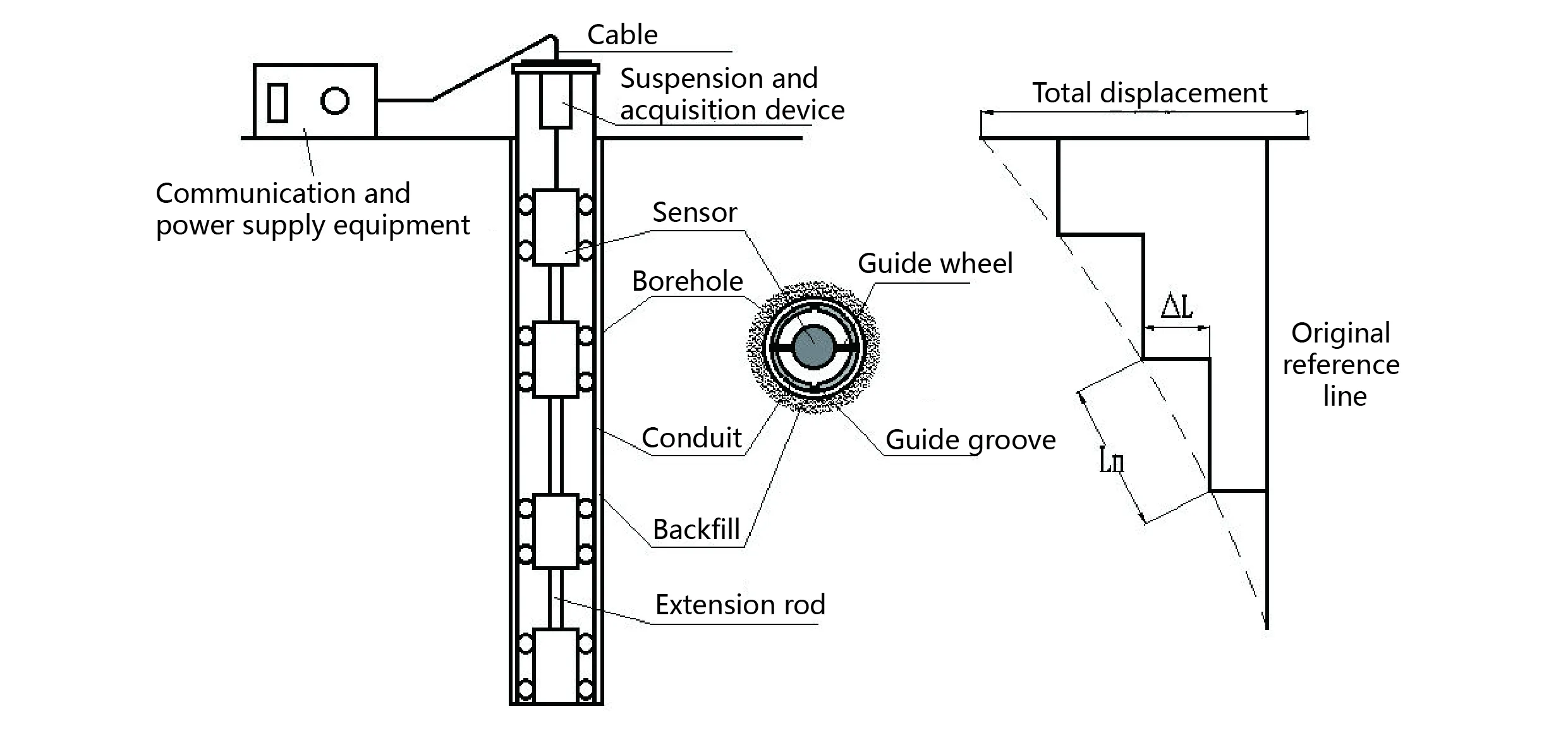

Το σύστημα κατακόρυφης κλίσης στη θέση του αποτελείται από δύο μέρη: μια σειρά πολλαπλών σημείων κατακόρυφα επιτόπιο κλισιόμετρο και μια μονάδα λήψης στομίου. Ο μετρητής βαθιάς μετατόπισης πολλαπλών σημείων βασίζεται σε ένα σχέδιο αισθητήρα κλίσης MEMS πολλαπλών συστοιχιών που συνδέει ηλεκτρικά πολλαπλές συμβολοσειρές κατακόρυφου κλίσιόμετρου εντός της οπής μέσω ενός μόνο καλωδίου. Η μονάδα λήψης χρησιμοποιείται για τη συλλογή των δεδομένων μέτρησης της κατακόρυφης επί τόπου συμβολοσειράς κλισιόμετρου πολλαπλών σημείων και τη μεταφόρτωση των δεδομένων μέσω ενσύρματων ή ασύρματων μέσων.

Χαρακτηριστικά προϊόντος:

1.Το σύστημα κατακόρυφου κλίσης στη θέση του βασίζεται στην τεχνολογία αισθητήρων επιτάχυνσης 3D-MEMS και στην τεχνολογία αυτόματης αντιστάθμισης θερμοκρασίας, η οποία μειώνει αποτελεσματικά την επίδραση της μετατόπισης θερμοκρασίας και του κυματισμού τροφοδοσίας ρεύματος.

2.Σειρά πολλαπλών σημείων-Συνδεδεμένη κατακόρυφη επί τόπου χορδή κλισιόμετρου του τμήματος του κινούμενου σώματος του οργάνου της διαδικασίας χύτευσης με έγχυση, μικρό και ελαφρύ, μέσω ενός καλωδίου για να επιτευχθεί η ηλεκτρική σύνδεση όλων των αισθητήρων στην οπή μέτρησης, όλοι οι αισθητήρες στην οπή μέτρησης μπορούν να χωριστούν σε έως και 4 ομάδες, η κάθε ομάδα δεν παρεμβαίνει σε ανεξάρτητη επικοινωνία.

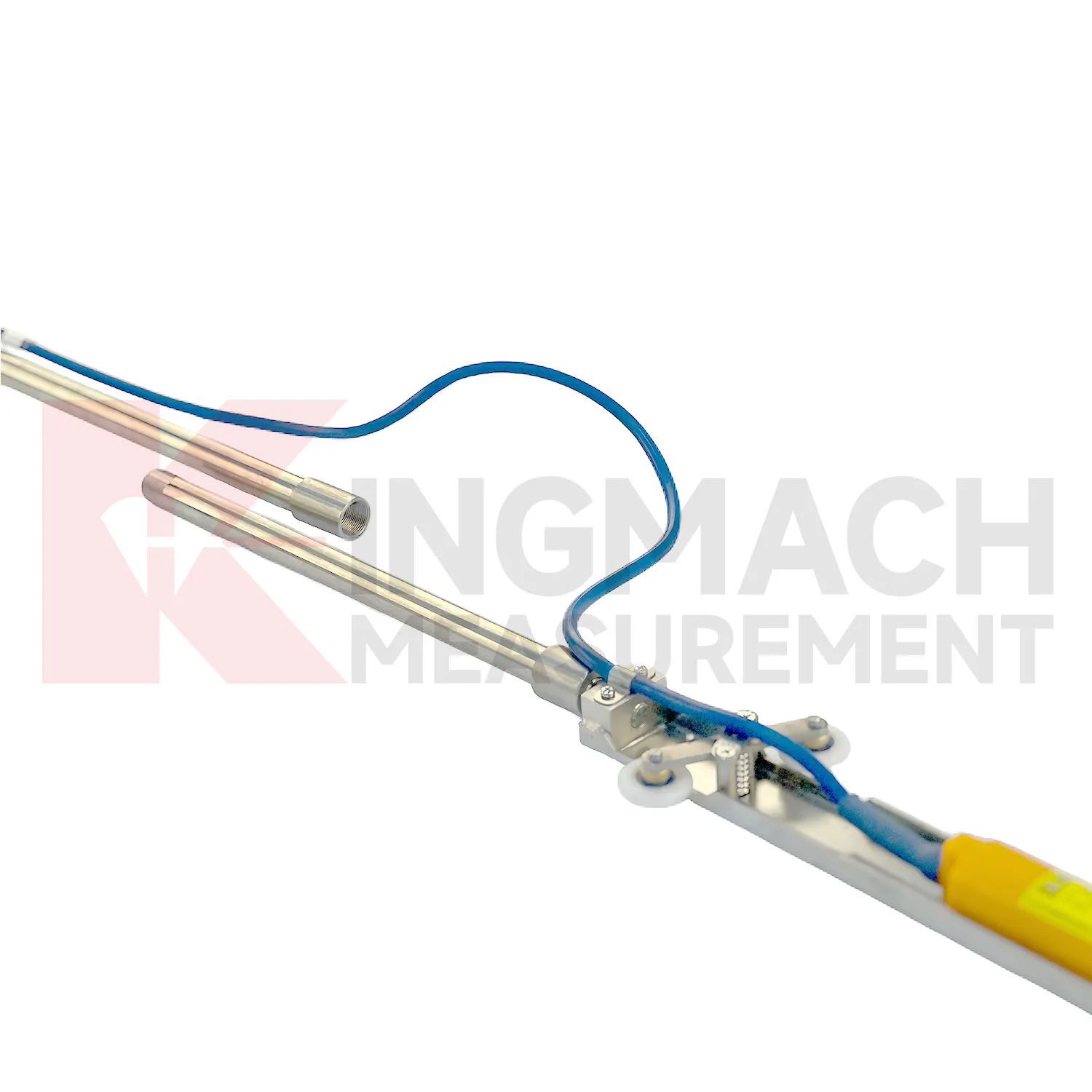

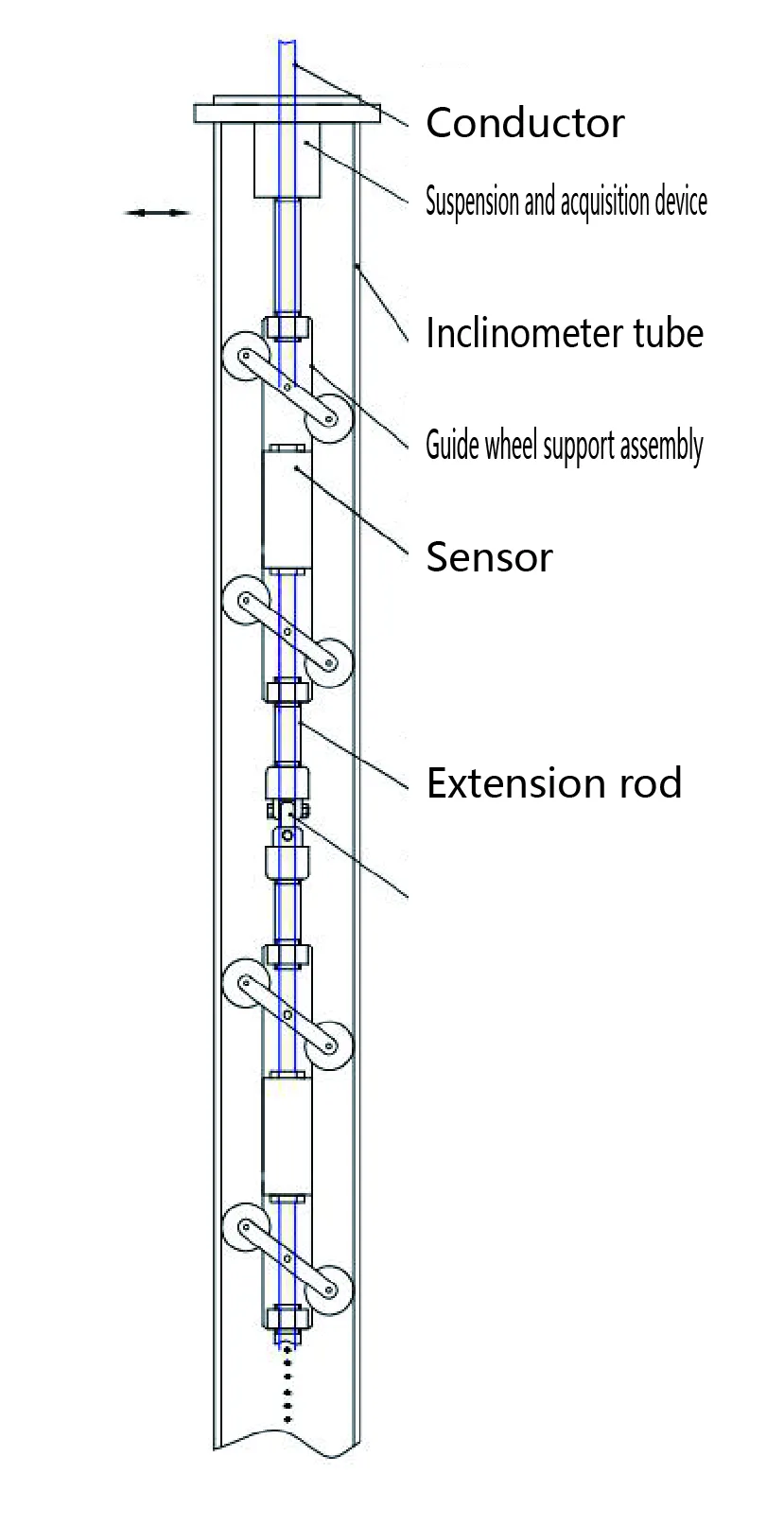

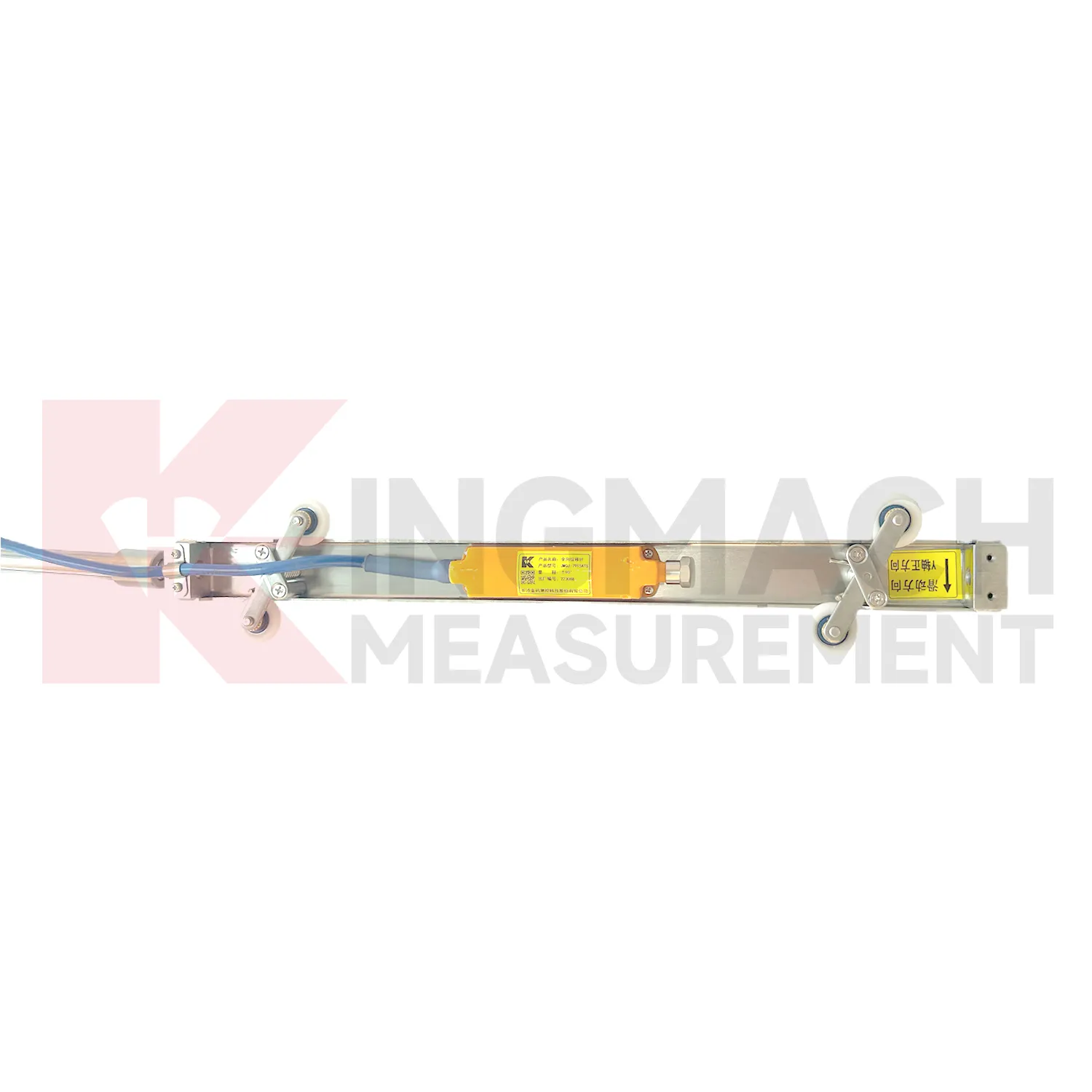

3.Σειρά πολλαπλών σημείων-Συνδεδεμένη κατακόρυφη επιτόπια σειρά κλισιόμετρου συνδέεται φυσικά με την καθολική άρθρωση και τη ράβδο σύνδεσης, το μήκος παράγεται σύμφωνα με τις απαιτήσεις σχεδιασμού και η θέση του σημείου μέτρησης είναι διατεταγμένη με ευελιξία. Πλήρως σφραγισμένο αδιάβροχο και ανθεκτικό στη σκόνη σχέδιο, κατάλληλο για διάφορα περιβάλλοντα κατασκευής.

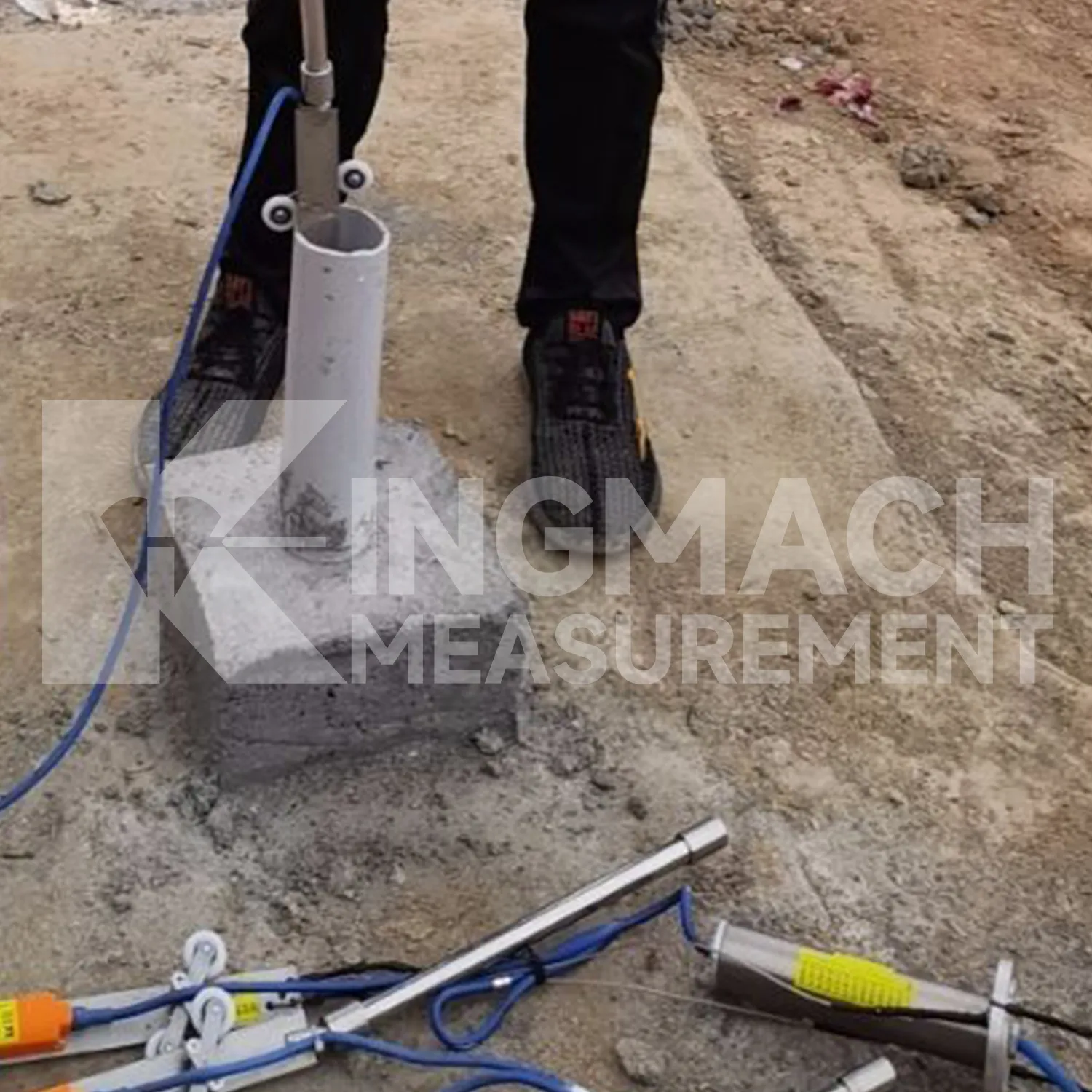

4. Ο κατακόρυφος επιτόπιος κλεισιόμετρο σε κάθε γεώτρηση προσυναρμολογείται στο εργοστάσιο με το σώμα, τα καλώδια, τις ενώσεις γενικής χρήσης, τις ράβδους επέκτασης, την ανάρτηση και τη μονάδα απόκτησης σύμφωνα με τη σχεδιασμένη απόσταση των σημείων μέτρησης, επιτρέποντας την ολοκληρωμένη αποστολή και εγκατάσταση. Απλώς συνδέστε τις ράβδους επέκτασης επί τόπου και τοποθετήστε το συγκρότημα στη γεώτρηση για απλή, γρήγορη και βολική εγκατάσταση.

5. Η εντόπιη στροφική συμβολοσειρά κλισιόμετρου είναι εσωτερικά διαμορφωμένη με ηλεκτρονικά αναγνωριστικά και αριθμούς μοντέλων για να επιτρέπει την αυτόματη αναγνώριση και τον έξυπνο υπολογισμό.

6. Η μονάδα λήψης δεδομένων ενσωματώνει μία ελεγχόμενη έξοδο τροφοδοσίας αισθητήρα και τέσσερις διεπαφές επικοινωνίας κατάντη, εντοπίζοντας αυτόματα και εκτελώντας έξυπνους υπολογισμούς κατά τη σύνδεση της κάθετης επιτόπιας συμβολοσειράς κλισιόμετρου.

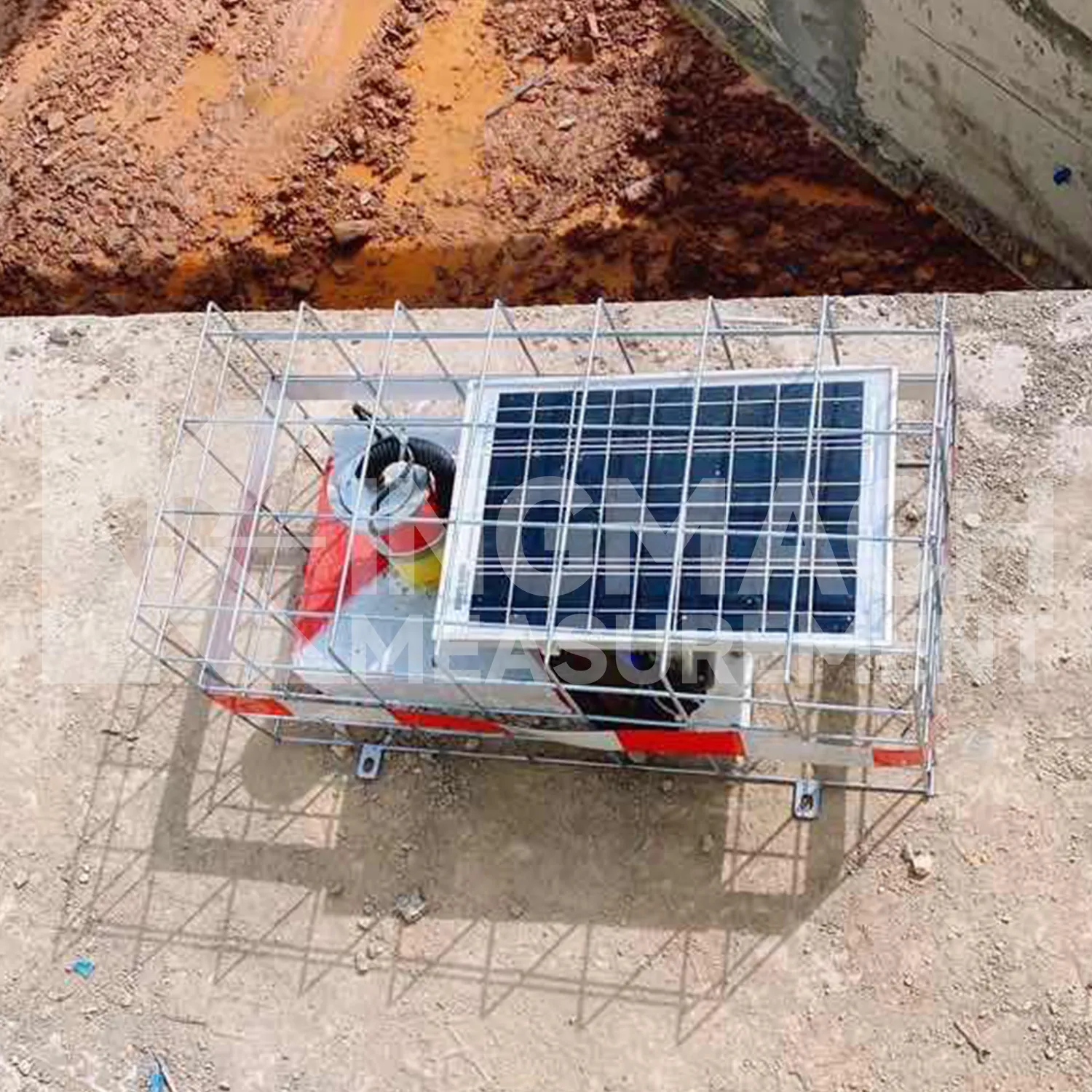

7.Η μονάδα απόκτησης τοποθετείται μέσα στο στόμιο του σωλήνα κλίσης, παρέχοντας αδιάβροχη και αδιάβροχη προστασία, αποφεύγοντας παρεμβολές στην επιτόπια κατασκευή και ελαχιστοποιώντας την έκθεση σε ζημιές.

8. Η λειτουργία χαμηλής κατανάλωσης απενεργοποιεί τους αισθητήρες κατά τη διάρκεια της αναμονής και τους ενεργοποιεί μόνο για τη μέτρηση δεδομένων.

Εφαρμογές

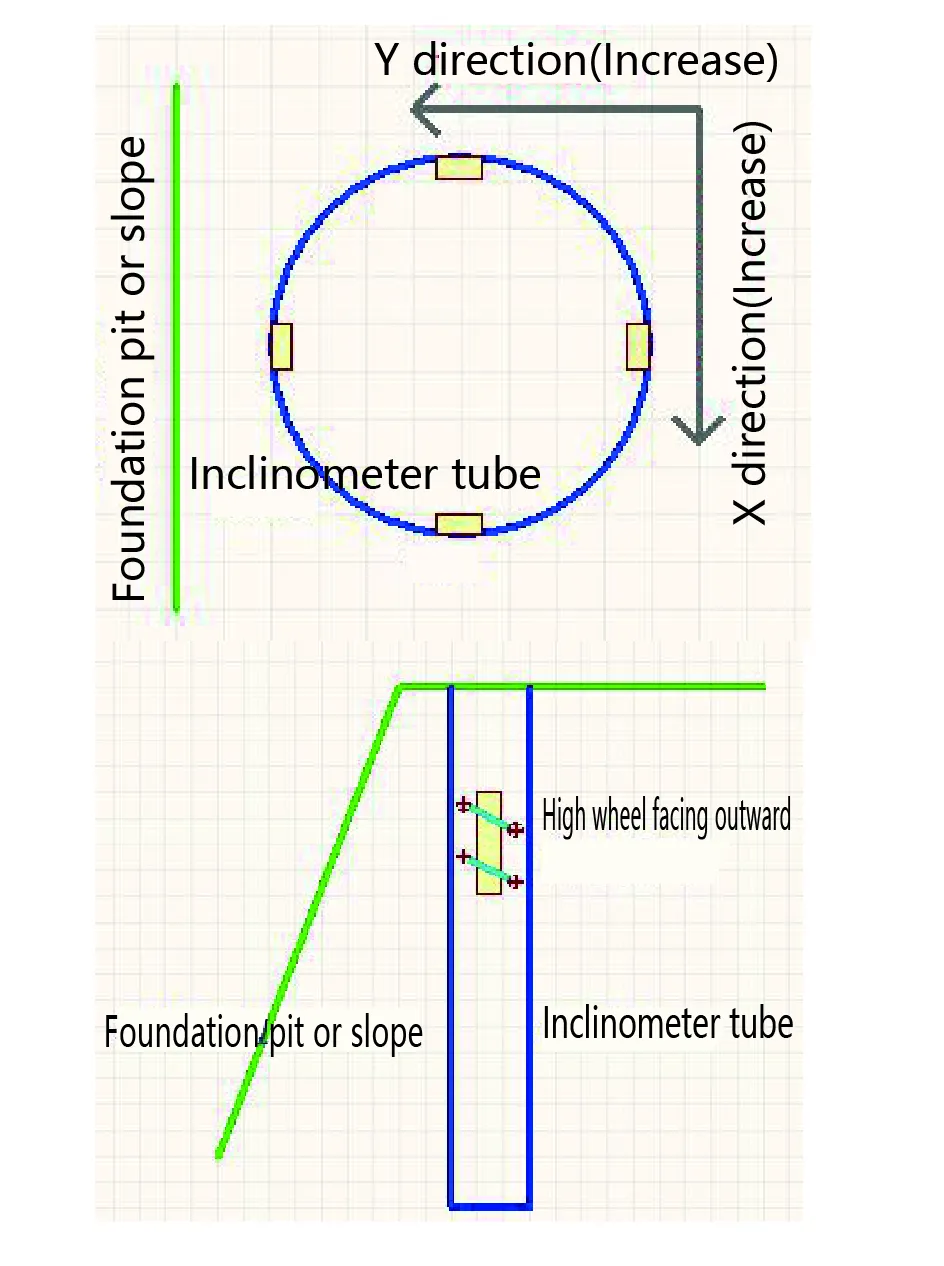

Αυτό το προϊόν είναι ένας σταθερός αισθητήρας υψηλής ακρίβειας για τη μέτρηση γωνιών κλίσης, σχεδιασμένος και κατασκευασμένος από την εταιρεία μας, ο οποίος εγκαθίσταται γρήγορα. Υιοθετεί ολοκληρωμένη εγκατάσταση. Κατά την έξοδο από το εργοστάσιο, ο αριθμός των σημείων μέτρησης μέσα στη γεώτρηση διαμορφώνεται ως πλήρες σετ. Προαιρετικά μπορεί να τοποθετηθεί ένας σωλήνας κλισιόμετρου και να ενσωματωθεί απευθείας στο εσωτερικό του. Μπορεί να εντοπίσει αυτόματα την κατεύθυνση τοποθέτησης του αισθητήρα, η οποία είναι απλή και γρήγορη. Είναι ιδιαίτερα κατάλληλο για τη μέτρηση των γωνιών κλίσης πολλαπλών σημείων μέσα σε μια γεώτρηση και είναι κατάλληλο για την παρακολούθηση της βαθιάς εσωτερικής παραμόρφωσης των δομικών σωμάτων. Σε συνδυασμό με το αυτόματο σύστημα παρακολούθησης της εταιρείας μας, μπορεί να πραγματοποιήσει μακροπρόθεσμη αυτόματη παρακολούθηση και έξυπνο υπολογισμό της παραμόρφωσης.

Προδιαγραφές
