Φράγμα

Είδη παρακολούθησης



Χαρακτηριστικά

Η αυτόματη παρακολούθηση του φράγματος πρέπει να επικεντρώνεται στους βασικούς στόχους «δομική σταθερότητα - ασφάλεια διαρροής - λειτουργική αξιοπιστία», με συγκεκριμένους παράγοντες παρακολούθησης που χωρίζονται σε τρεις μεγάλες κατηγορίες:

Παρακολούθηση Δομής Φράγματος

Αντικατοπτρίζει τη μηχανική κατάσταση και την κατάσταση παραμόρφωσης της κύριας δομής του φράγματος και χρησιμεύει ως βασικός δείκτης για την αξιολόγηση της ασφάλειας του φράγματος:

1, Παρακολούθηση παραμόρφωσης: Περιλαμβάνει καθίζηση φράγματος (σε διαφορετικά υψόμετρα της κορυφής του φράγματος και κλίση του φράγματος), οριζόντια μετατόπιση (οριζόντια μετατόπιση της κορυφής του φράγματος, μετατόπιση του σώματος του φράγματος στην κατεύθυνση ανάντη προς τα κάτω), κλίση φράγματος (απόκλιση κατακόρυφης κατά μήκος του άξονα ανοίγματος του φράγματος κατά μήκος του άξονα και των αρμών κατά μήκος του φράγματος). φράγματα) κ.λπ.

2, Παρακολούθηση καταπόνησης και καταπόνησης: Περιλαμβάνει τάσεις από σκυρόδεμα του σώματος του φράγματος (περιοχές συγκεντρωμένες σε τάσεις όπως η φτέρνα του φράγματος και το δάκτυλο του φράγματος των φραγμάτων βαρύτητας), την καταπόνηση του σώματος του φράγματος (στέμμα φράγματος και το στήριγμα φράγματος των τοξοειδών φραγμάτων), την καταπόνηση της βραχομάζας θεμελίωσης του φράγματος και την τάση του αποκομμένου τοιχώματος κ.λπ.

3, Παρακολούθηση δομικής ακεραιότητας: Περιλαμβάνει ρωγμές φράγματος (πλάτος, βάθος και ανάπτυξη επιφανειακών ρωγμών σε φράγματα από σκυρόδεμα), αστοχία διακοπής νερού των αρμών διαστολής φράγματος και δομική δόνηση του σώματος του φράγματος (υπό ισχυρούς σεισμούς) κ.λπ.

Διαρροή και Υδρολογική Παρακολούθηση

Στοχεύει στην κατάσταση διαρροής του φράγματος και της θεμελίωσης του φράγματος καθώς και στις υδρολογικές παραμέτρους του ταμιευτήρα:

1, Παρακολούθηση διαρροής: Περιλαμβάνει τη ροή διήθησης του σώματος του φράγματος (οπές αποστράγγισης φράγματος), τη ροή διαρροής της θεμελίωσης του φράγματος (σύστημα αποστράγγισης θεμελίωσης φράγματος), τη στάθμη του νερού (φρεατική γραμμή του σώματος του φράγματος), την πίεση διήθησης (πίεση ανύψωσης της θεμελίωσης του φράγματος) και τη διήθηση παράκαμψης (διήθηση στο φράγμα), κ.λπ.

2, Υδρολογική παρακολούθηση: Περιλαμβάνει τη στάθμη του νερού της δεξαμενής (μεταβολές στη στάθμη του νερού μέσα στη δεξαμενή), τη στάθμη του νερού κατάντη (στάθμη νερού του κατάντη καναλιού ποταμού κατά την απόρριψη πλημμύρας), την εκροή εισροής, την εκροή εκροής και τη θερμοκρασία του νερού (που επηρεάζει τη θερμική καταπόνηση του σώματος του φράγματος) κ.λπ.

Παρακολούθηση Περιβάλλοντος και Φορτίου

Καλύπτει εξωτερικούς περιβαλλοντικούς παράγοντες και λειτουργικά φορτία που επηρεάζουν τη δομική ασφάλεια του φράγματος:

1, Περιβαλλοντικοί παράγοντες: Περιλαμβάνει τη θερμοκρασία του αέρα (μεταβολές θερμοκρασίας του σώματος του φράγματος), τις βροχοπτώσεις (σταθερότητα των πλαγιών γύρω από την περιοχή του ταμιευτήρα), τους σεισμούς (σεισμική επιτάχυνση του εδάφους) και τα κύματα ανέμου (επιπτώσεις των κυμάτων μπροστά από το φράγμα στο σώμα του φράγματος) κ.λπ.

2、Λειτουργικά φορτία: Περιλαμβάνει την πίεση του νερού (υδροστατική πίεση και υδροδυναμική πίεση που υφίσταται το σώμα του φράγματος), την πίεση ιζήματος (επιπρόσθετο φορτίο στο σώμα του φράγματος που προκαλείται από καθίζηση μπροστά από το φράγμα) και την πίεση πάγου (ώθηση στο σώμα του φράγματος από στρώματα πάγου στην επιφάνεια του φράγματος σε ψυχρές περιοχές) κ.λπ.

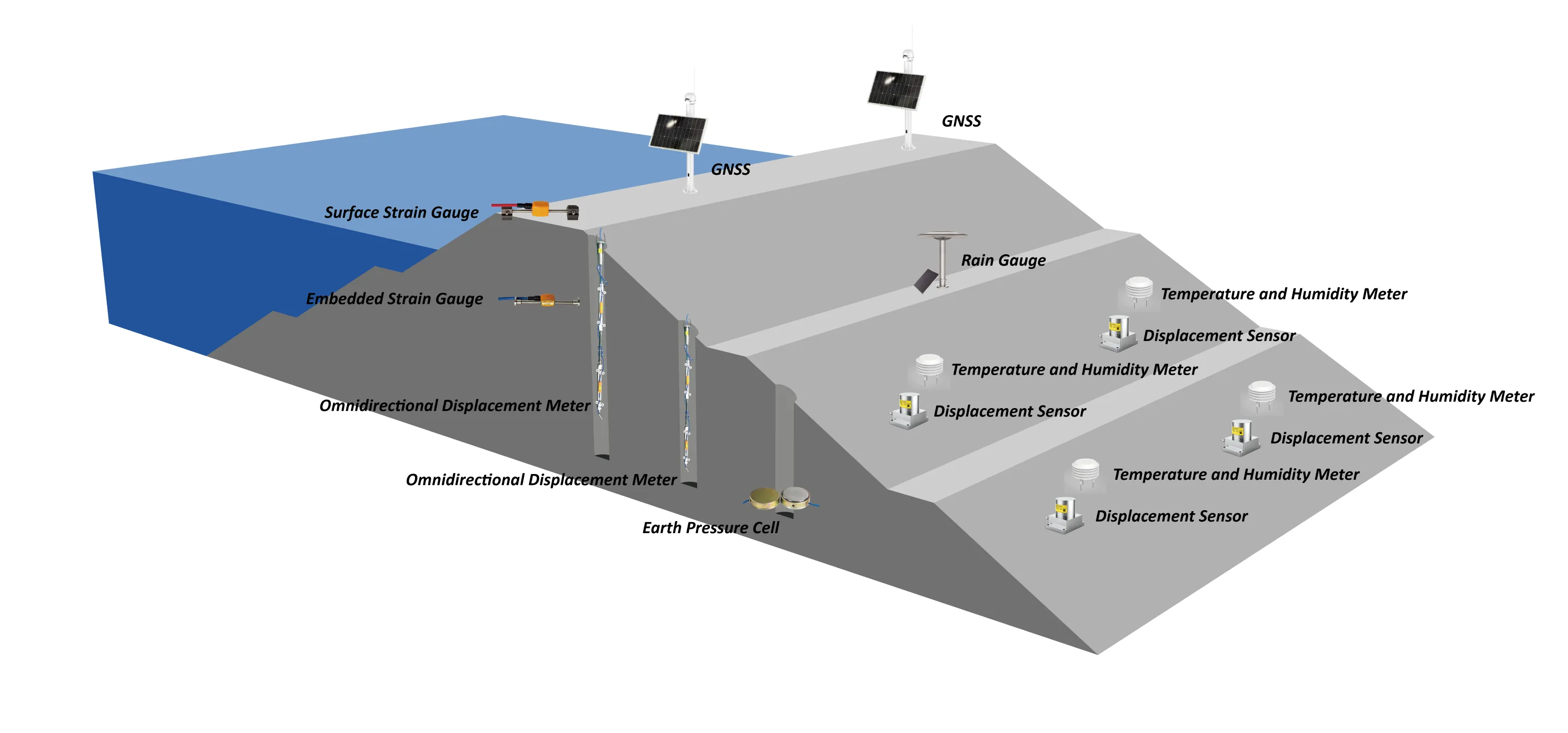

Παρακολούθηση Περιεχομένου

Παρακολούθηση εκτροπής, παρακολούθηση ρωγμών, περιβαλλοντική παρακολούθηση, παρακολούθηση βαθιάς μετατόπισης, μετατόπιση επιφάνειας, παρακολούθηση καθίζησης κ.λπ.
