Οδηγός προδιαγραφών μετρητή μετατόπισης Kingmach

Ξεκινήστε με την κίνηση που πρέπει να μετρήσετε

Καθορίστε τη λειτουργία μετατόπισης πριν συγκρίνετε τα φύλλα δεδομένων. Ένας μετρητής ρωγμής που μετρά μια άρθρωση 20 mm δεν λύνει το ίδιο πρόβλημα με μια μονάδα GNSS που παρακολουθεί την κίνηση της κλίσης, ένας αισθητήρας συρματόσχοινου που μετρά μεγάλη διαδρομή ή μια κίνηση ανάγνωσης μετρητή πολλαπλών σημείων σε διαφορετικά στρώματα βράχου. Το εύρος, η μέθοδος εγκατάστασης και η ερμηνεία δεδομένων εξαρτώνται από τον τύπο κίνησης.

Το εύρος μετατόπισης του Kingmach καλύπτει γραμμική μετατόπιση, πλάτος ρωγμής, κίνηση αρμών διαστολής, μετατόπιση επιφάνειας μεγάλης κλίμακας, παραμόρφωση γεωπλέγματος, καθίζηση ξυλότυπου, μετατόπιση γύρω βράχου και μετατόπιση πετρώματος. Επιλέξτε πρώτα τη δομή μέτρησης από την εφαρμογή και, στη συνέχεια, βελτιώστε την αριθμητική προδιαγραφή.

• Για πλάτος ρωγμής ή αρμού, ελέγξτε τη μικρή εμβέλεια, την ανάλυση, τη βάση στήριξης, τη ράβδο μέτρησης και τη μακροπρόθεσμη σταθερότητα.
• Για σχετική μετατόπιση γέφυρας, φράγματος, σιδηροδρόμου ή κτιρίου, ελέγξτε την ακρίβεια, την επίδραση της θερμοκρασίας, τη στεγανοποίηση και τη συμβατότητα απόκτησης.
• Για παρακολούθηση κλίσης ή κατολίσθησης, ελέγξτε την εμβέλεια, την επικοινωνία, την ισχύ, την αντίσταση στις καιρικές συνθήκες και τη λειτουργία χωρίς επίβλεψη.
• Για στρώματα βράχου ή παραμόρφωση βράχου, ελέγξτε τη δομή αγκύρωσης, τη μέθοδο διάτρησης και αρμολόγησης, τα σημεία μέτρησης και το βάθος εγκατάστασης.
• Για παρακολούθηση ξυλοτύπων και κατασκευής, ελέγξτε την προστασία, την αξιοπιστία απόκρισης, την προσωρινή τοποθέτηση και την ενσωμάτωση συναγερμού.

Προδιαγραφές μετρητή μετατόπισης πυρήνα για σύγκριση

Εύρος: αποφύγετε τόσο το μικρότερο όσο και το περιττό υπερμεγέθη

Ένας αισθητήρας με πολύ μικρή εμβέλεια μπορεί να φτάσει στο όριό του κατά τη διάρκεια ενός σημαντικού συμβάντος. Ένας αισθητήρας με πολύ μεγαλύτερη εμβέλεια από ό,τι χρειάζεται το έργο μπορεί να προσθέσει κόστος χωρίς να βελτιώσει την ορατότητα των μικρών κινήσεων. Υπολογίστε την κανονική, την εποχική κίνηση, το στάδιο κατασκευής και το επίπεδο προειδοποίησης πριν επιλέξετε το εύρος.

Για σύντομη δομική κίνηση, το Kingmach JMDL-52XXADT Μετρητής διαφορικής μετατόπισης διατίθεται σε εύρος 20 mm, 50 mm και 100 mm. Ο JMDL-22XXAT Έξυπνος μετρητής ρωγμών περιλαμβάνει μοντέλα 20 mm, 50 mm, 100 mm και 200 ​​mm. Για μεγαλύτερα ταξίδια, το JMLS-22XXADT Αισθητήρας μετατόπισης συρματόσχοινου καλύπτει επιλογές 0-500 mm, 0-1000 mm και 0-2000 mm.

Προσθέστε περιθώριο για την κίνηση που ενεργοποιεί τη μηχανική δράση, όχι ένα αυθαίρετο ποσοστό. Ο αισθητήρας θα πρέπει να καταγράφει το προειδοποιητικό συμβάν χωρίς να λειτουργεί τόσο πολύ κάτω από την πλήρη κλίμακα ώστε το επιλεγμένο εύρος να παρέχει μικρή πρακτική αξία για την κανονική παρακολούθηση τάσεων.

Η ανάλυση και η ακρίβεια απαντούν σε διαφορετικές ερωτήσεις

Η ανάλυση είναι η μικρότερη προσαύξηση που εμφανίζεται. Ακρίβεια είναι η αναμενόμενη διαφορά μεταξύ της αναφερόμενης τιμής και της πραγματικής μετατόπισης. Ένας μετρητής μπορεί να εμφανίσει 0,01 mm ενώ η ακρίβειά του εκφράζεται ως ποσοστό της πλήρους κλίμακας, επομένως οι δύο τιμές πρέπει να επανεξεταστούν μαζί.

Το JMDL-52XXADT καθορίζεται σε ανάλυση 0,01 mm και ακρίβεια +/-0,1% FS. Ο έξυπνος μετρητής μετατόπισης γενικής χρήσης καθορίζεται σε ανάλυση 0,01 mm και ακρίβεια 0,5% FS. Το μοντέλο μαγνητοσυστολής καθορίζεται σε ανάλυση 0,01 mm και ακρίβεια +/-0,05% FS. Η ανάλυση επηρεάζει την ορατότητα των μικρών τάσεων. η ακρίβεια επηρεάζει την εμπιστοσύνη στην απόλυτη τιμή.

Μην ορίζετε ένα όριο συναγερμού μόνο στην αύξηση της οθόνης. Λάβετε υπόψη την ακρίβεια, την επαναληψιμότητα, την επίδραση της θερμοκρασίας, την κίνηση της εγκατάστασης και το περιθώριο απόφασης του έργου για τη μείωση των συναγερμών όχλησης και της ψευδούς ερμηνείας.

Αντιστοιχίστε την αρχή ανίχνευσης με τον ιστότοπο

Η αρχή ανίχνευσης επηρεάζει τη μετατόπιση, την ανθεκτικότητα, την εγκατάσταση, τη συντήρηση και τη συμπεριφορά του σήματος. Οι επαγωγικοί μετρητές με διαμόρφωση συχνότητας ταιριάζουν σε πολλές εργασίες δομικής μετατόπισης και αρμών διαστολής, επειδή η ψηφιακή τους αρχιτεκτονική υποστηρίζει σταθερή παρακολούθηση μεγάλων αποστάσεων. Οι αισθητήρες συρματόσχοινου χειρίζονται μεγαλύτερες διαδρομές ή διαδρομές έμμεσης κίνησης, ενώ το GNSS υποστηρίζει κίνηση επιφανειών μεγάλης κλίμακας σε απομακρυσμένα σημεία.

Ο JMCW-21XXADT Μαγνητοσυσταλτικός Μετρητής Μετατόπισης είναι μια συμπληρωματική επιλογή χωρίς επαφή εντός του χαρτοφυλακίου εκτόπισης Kingmach. δεν είναι αισθητήρας μετατόπισης δονούμενου σύρματος. Η δομή ανίχνευσης χωρίς επαφή προορίζεται για εφαρμογές όπου η μειωμένη μηχανική φθορά και η απόλυτη γραμμική μέτρηση θέσης είναι χρήσιμες. Η δημοσιευμένη προδιαγραφή περιλαμβάνει προστασία IP67, επικοινωνία RS485 και λειτουργία από -30 C έως +80 C.

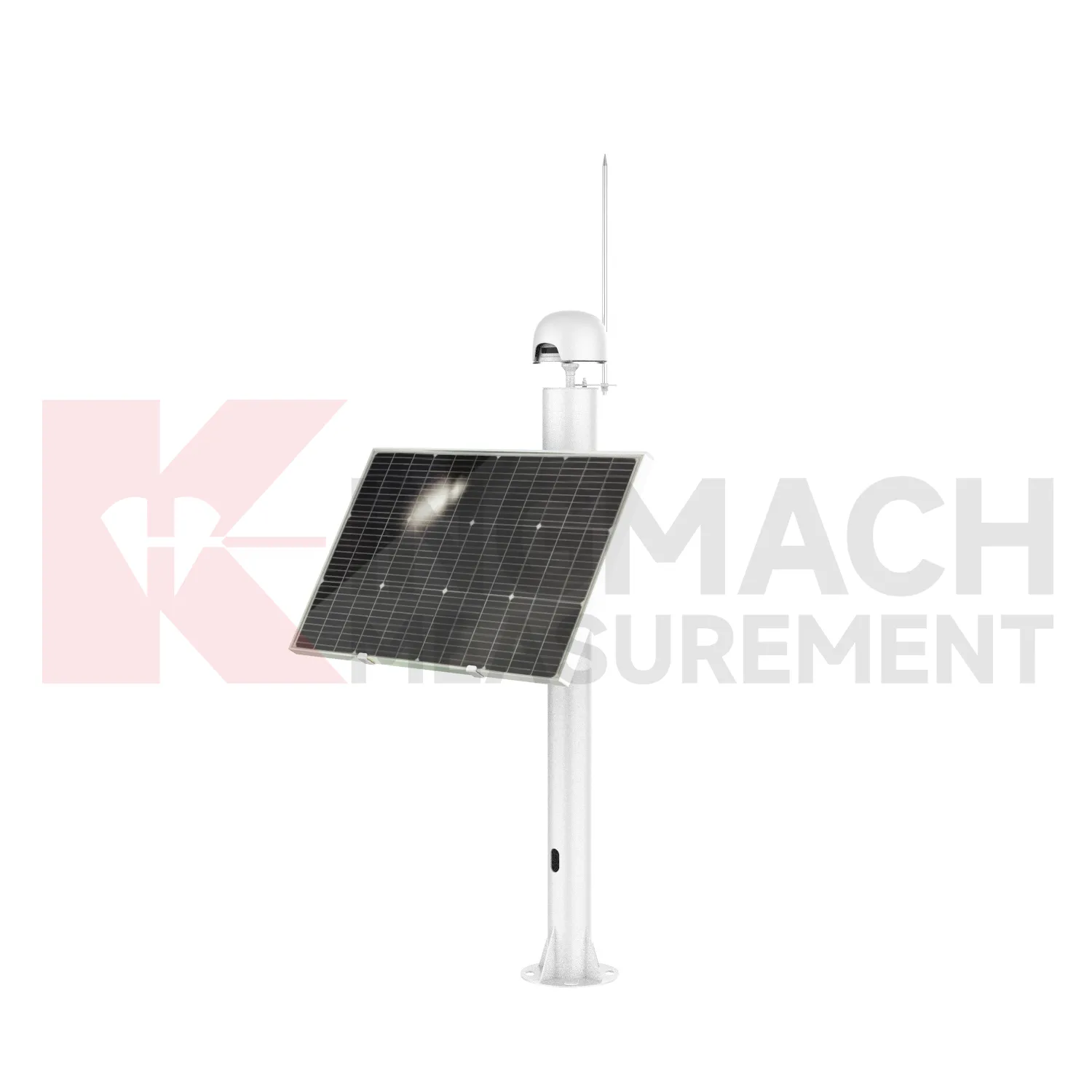

Για απομακρυσμένη κίνηση επιφανειών, το Ενσωματωμένο GNSS JMBD-1050YT υποστηρίζει τοποθέτηση πολλαπλών αστερισμών, επικοινωνία 4G και RS485, λειτουργία ηλιακής ενέργειας συν μπαταρία λιθίου, προστασία IP67 και περιβαλλοντικό εύρος από -40 C έως +85 C. Επιλέξτε GNSS όταν η απαιτούμενη έξοδος είναι κίνηση θέσης σε μεγαλύτερη περιοχή και όχι τοπική μετατόπιση άρθρωσης.

Θερμοκρασία οθόνης, νερό, σκόνη και ηλεκτρική έκθεση

Οι χώροι παρακολούθησης του πολιτικού συστήματος εκθέτουν τους αισθητήρες σε βροχή, συμπύκνωση, σκόνη, λάσπη, κραδασμούς, τράβηγμα καλωδίων, διαβρωτικό αέρα και ηλεκτρικές διαταραχές. Αντιμετωπίστε τη σφράγιση και τα περιβαλλοντικά όρια ως κύρια κριτήρια επιλογής. Μια κατάλληλη αρχή ανίχνευσης μπορεί να αποτύχει εάν το περίβλημα, ο σύνδεσμος, η είσοδος καλωδίου ή ο προσανατολισμός τοποθέτησης δεν ταιριάζει με την τοποθεσία.

Συγκρίνετε το εύρος λειτουργίας με το μικροκλίμα εγκατάστασης και όχι με έναν κοντινό μετεωρολογικό σταθμό. Μια γκαλερί φράγματος, επένδυση σήραγγας, κατάστρωμα γέφυρας και εκτεθειμένη κλίση μπορεί να έχουν πολύ διαφορετικές συνθήκες θερμοκρασίας και υγρασίας. Εξετάστε την προστασία καλωδίων, τη στεγανοποίηση συνδέσμων, την αποστράγγιση, τη γείωση και την προστασία από υπερτάσεις ως μέρος του σχεδιασμού εγκατάστασης.

Ο αισθητήρας μετατόπισης συρματόσχοινου της Kingmach ορίζεται σε IP67 και -30 C έως +70 C. Ο μαγνητοσυστολικός μετρητής ορίζεται σε IP67 και -30 C έως +80 C. JMDL-49XXAT Έξυπνος μετρητής μετατόπισης ξυλοτύπων / χαλύβδινου σύρματος καθορίζεται στο IP68, το οποίο μπορεί να ταιριάζει σε εγκαταστάσεις με μεγαλύτερη έκθεση σε νερό και σκόνη όταν η δομή μέτρησής του ταιριάζει επίσης στο έργο.

Επιβεβαιώστε την πλήρη αλυσίδα επικοινωνίας και απόκτησης

Ένας μετρητής μετατόπισης δημιουργεί πληροφορίες που μπορούν να χρησιμοποιηθούν μόνο όταν το σήμα φτάσει σε ένα σύστημα που αποθηκεύει, ελέγχει και αναφέρει το αποτέλεσμα. Επιβεβαιώστε τη λειτουργία επικοινωνίας, την απόσταση καλωδίου, τον ρυθμό baud, όπου ισχύει, τη συμβατότητα καταγραφικού, την ισχύ, τη γείωση, την προστασία από υπερτάσεις, τη μετατροπή της μηχανικής μονάδας, τον συγχρονισμό χρόνου και τους ελέγχους ποιότητας δεδομένων πριν από την αγορά.

Το RS485 είναι κοινό στην στιβαρή ψηφιακή παρακολούθηση επειδή υποστηρίζει ενσωμάτωση πεδίου και μεγαλύτερες διαδρομές καλωδίων. Τα απομακρυσμένα σημεία μπορεί επίσης να χρειάζονται 4G, ηλιακή φόρτιση ή λειτουργία με μπαταρία. Ελέγξτε τον αισθητήρα, το καλώδιο, το καταγραφικό, το περίβλημα, το λογισμικό, τη λογική συναγερμού και την πρόσβαση συντήρησης ως ένα σύστημα και όχι ως ξεχωριστά στοιχεία γραμμής.

Ο JMDL-21XXAT Έξυπνος μετρητής μετατόπισης γενικής χρήσης αποθηκεύει πληροφορίες αναγνώρισης αισθητήρα και βαθμονόμησης και μπορεί να λειτουργήσει με αυτόματη λήψη για παρακολούθηση χωρίς επίβλεψη. Κατά την αναθεώρηση RFQ, επιβεβαιώστε την ακριβή ένδειξη ανάγνωσης ή καταγραφής, την καλωδίωση, τη διευθυνσιοδότηση, τη χαρτογράφηση λογισμικού και τη διαδικασία ανάθεσης για το επιλεγμένο μοντέλο.

Αντιμετωπίστε το υλικό εγκατάστασης ως μέρος της μέτρησης

Η μέτρηση της μετατόπισης εξαρτάται από τη μεταφορά της πραγματικής κίνησης στο αισθητήριο στοιχείο χωρίς χαλαρότητα, σφάλμα κάμψης, τριβή ή ακούσιο περιορισμό. Ελέγξτε το σχέδιο εγκατάστασης πριν εγκρίνετε έναν αισθητήρα. Η γεωμετρία τοποθέτησης, η αναμενόμενη κατεύθυνση κίνησης, η δρομολόγηση των καλωδίων, η πρόσβαση για μηδενισμό και η προστασία από κατασκευαστικές ζημιές επηρεάζουν την ποιότητα των δεδομένων.

Οι μετρητές ρωγμών απαιτούν σταθερές βάσεις και κατάλληλες ράβδους μέτρησης. Ο JMDL-24XXAT Έξυπνος μετρητής ευέλικτης μετατόπισης πρέπει να παραμορφώνεται με το γεωπλέγμα ή το ενισχυμένο υλικό που παρακολουθείται. Ο JMDL-31XXAT Έξυπνος μετρητής μετατόπισης πολλαπλών σημείων χρησιμοποιεί άγκυρες σε διαφορετικά βάθη με διάτρηση, αρμολόγηση, προστατευτικούς σωλήνες και υλικό εγκατάστασης.

Για κίνηση θεμελιώδους βράχου ή περιβάλλοντος βράχου, το JMDL-32XXAT Έξυπνος μετρητής μετατόπισης βάθους ενός σημείου χρησιμοποιεί φλάντζα, αισθητήρα, ράβδο σύνδεσης, κεφαλή αγκύρωσης και συγκρότημα σωλήνα PVC. Αυτά τα εξαρτήματα καθορίζουν τον τρόπο με τον οποίο ο αισθητήρας ακολουθεί την κίνηση της πέτρας, επομένως ανήκουν στην τεχνική αναθεώρηση και προσφορά αντί να αντιμετωπίζονται ως προαιρετικά αξεσουάρ.

Χάρτης προδιαγραφών μετρητή μετατόπισης Kingmach

Επαληθευμένα παραδείγματα έργων Kingmach

Egongyan Rail-only Bridge, Chongqing (2019)

Ο Έργο παρακολούθησης μόνο της γέφυρας Egongyan Rail καλυμμένη δύναμη καλωδίου, παραμόρφωση, ρωγμή και παρακολούθηση του περιβάλλοντος. Η λίστα εξοπλισμού του έργου περιλαμβάνει το έξυπνο μετρητή ρωγμών JMDL-22XXAT μαζί με καταπόνηση, φορτίο, κλίση, επιτάχυνση, θερμοκρασία-υγρασία, βροχόπτωση, άνεμο και αυτοματοποιημένο εξοπλισμό απόκτησης. Για ένα RFQ γέφυρας, αυτό το παράδειγμα δείχνει γιατί ένας μετρητής ρωγμών πρέπει να προσδιορίζεται ως μέρος μιας συντονισμένης αλυσίδας παρακολούθησης. Οι αγοραστές θα πρέπει να ορίσουν μαζί το εύρος της ρωγμής ή της άρθρωσης, τη θέση τοποθέτησης, την περιβαλλοντική έκθεση, τη διεπαφή απόκτησης και το όριο συναγερμού αντί να επιλέγουν το μετρητή μόνο με ανάλυση.

Καταγράψτε τη γραμμή βάσης μέτρησης, το προστατευτικό υλικό, την πρόσβαση επιθεώρησης και τα κριτήρια αποδοχής παράδοσης για κάθε σημείο πριν από την έναρξη της εγκατάστασης.

Yuping-Panzhou Expressway, Guizhou (2023)

Ο Έργο ταχείας κυκλοφορίας Yuping-Panzhou περιελάμβανε καθίζηση σήραγγας, σύγκλιση τόξου-μέσης, ρωγμή και παρακολούθηση δομικής καταπόνησης. Η λίστα εφαρμογών του περιλαμβάνει ένα έξυπνο μετρητή ρωγμών και μέτρηση μετατόπισης λέιζερ μαζί με όργανα υδροστατικής στάθμης και καταπόνησης δονούμενου σύρματος. Η θήκη υποστηρίζει μια προσέγγιση πολλαπλών παραμέτρων για την παραμόρφωση της σήραγγας: το τοπικό άνοιγμα ρωγμών, η σύγκλιση, η καθίζηση και η παραμόρφωση απαντούν σε διαφορετικές ερωτήσεις μηχανικής. Για την προμήθεια, καθορίστε πού είναι εγκατεστημένο κάθε σημείο μετατόπισης, την αναμενόμενη κατεύθυνση και το μέγεθος της κίνησης, τον τρόπο με τον οποίο η ένδειξη φτάνει στην πλατφόρμα παρακολούθησης και ποιο όριο ξεκινά την επιθεώρηση ή την κλιμάκωση.

Το σχέδιο εγκατάστασης θα πρέπει επίσης να προσδιορίζει το σημείο αναφοράς, την ανοχή τοποθέτησης, την προστασία του καλωδίου, τη δοκιμή θέσης σε λειτουργία και τη μέθοδο πρόσβασης για μελλοντική συντήρηση.

Changde Wind Power Tower, Χουνάν (2025)

Ο Έργο Changde Wind Power Tower παρακολουθείται η καθίζηση θεμελίωσης, η δύναμη του καλωδίου παραμονής, οι δομικοί κραδασμοί, οι ρωγμές του τμήματος μετάβασης και η καταπόνηση. Ο σχετικός εξοπλισμός της περιλαμβάνει τον αισθητήρα μετατόπισης καλωδίων JMLS-22XXADT ως μέρος ενός ευρύτερου πακέτου αισθητήρων. Αυτό το παράδειγμα είναι χρήσιμο όταν πρέπει να παρακολουθείται η μεγάλη μετακίνηση ή η έμμεση κίνηση με άλλες δομικές αποκρίσεις. Κατά την επιλογή, καθορίστε τη διαδρομή καλωδίου, το εύρος διαδρομής, την κατεύθυνση επιστροφής, τη σταθερότητα τοποθέτησης, την έκθεση του περιβλήματος, τη διαδρομή επικοινωνίας και την πρόσβαση για επιθεώρηση. Αυτές οι λεπτομέρειες καθορίζουν εάν ο αισθητήρας ακολουθεί τη δομική κίνηση χωρίς χαλάρωση, τριβή ή μηχανικές παρεμβολές.

Η αποδοχή θα πρέπει να περιλαμβάνει έναν ελεγχόμενο ταξιδιωτικό έλεγχο, ανάγνωση γραμμής βάσης, επιθεώρηση καλωδίου και επιβεβαίωση ότι η έξοδος φτάνει στο εκχωρημένο κανάλι παρακολούθησης.

Τιμολόγηση, τεκμηρίωση και εμπορικοί όροι

Η τιμολόγηση του μετρητή μετατόπισης εξαρτάται από το ακριβές μοντέλο, εύρος, έξοδο, μήκος καλωδίου, υλικό εγκατάστασης, καταγραφικό, περίβλημα, σύστημα ισχύος, λογισμικό, ποσότητα, τεκμηρίωση βαθμονόμησης και εύρος παράδοσης. Ένα δημόσιο εύρος δολαρίων θα ήταν παραπλανητικό χωρίς αυτές τις εισροές. Ζητήστε μια προσφορά με βάση τη διαμόρφωση και συγκρίνετε τους προμηθευτές με τον ίδιο λογαριασμό υλικών.

Για το JMDL-52XXADT, οι τρέχουσες εμπορικές πληροφορίες υποδεικνύουν ελάχιστη παραγγελία ενός τεμαχίου, τιμή κατόπιν διαπραγμάτευσης, T/T εκ των προτέρων, χαρτοκιβώτια ή συσκευασία σε ξύλινη θήκη και αποστολή εντός 30 ημερών μετά την πλήρη πληρωμή. Επιβεβαιώστε όλους τους εμπορικούς όρους στην επίσημη προσφορά γιατί η διαμόρφωση, η ποσότητα, η προσαρμογή και το χρονοδιάγραμμα του έργου μπορούν να αλλάξουν την τελική προσφορά.

• Δώστε την εφαρμογή, την αναμενόμενη κίνηση, το απαιτούμενο εύρος, την ανάλυση, την ακρίβεια και το όριο συναγερμού.
• Αναφέρετε τις απαιτήσεις θερμοκρασίας λειτουργίας, έκθεσης σε νερό και σκόνης, διαδρομή καλωδίου, τροφοδοσία, επικοινωνία και καταγραφικό δεδομένων.
• Καταγράψτε τα απαιτούμενα στηρίγματα, ράβδους, άγκυρες, φλάντζες, προστατευτικούς σωλήνες, περιβλήματα και υπηρεσίες εγκατάστασης.
• Ζητήστε το φύλλο δεδομένων, τις πληροφορίες βαθμονόμησης, τον ορισμό καλωδίωσης, το εγχειρίδιο εγκατάστασης, τους όρους εγγύησης, τη συσκευασία, τον χρόνο παράδοσης και τα ισχύοντα έγγραφα πιστοποίησης.

Λίστα ελέγχου προαγοράς για μηχανικούς

• Καθορίστε τον τύπο μετατόπισης: πλάτος ρωγμής, κίνηση αρμού, καθίζηση, μεγάλη διαδρομή, κίνηση επιφάνειας, κίνηση στρώματος βράχου ή παραμόρφωση του βράχου.
• Ρυθμίστε το εύρος με περιθώριο για κανονική, εποχιακή κίνηση, σε στάδιο κατασκευής και σε επίπεδο προειδοποίησης.
• Ελέγξτε την ανάλυση, την ακρίβεια, την επαναληψιμότητα, τη σταθερότητα και την επίδραση της θερμοκρασίας μαζί.
• Επιβεβαιώστε τον προσανατολισμό του νερού, της σκόνης, των κραδασμών, της διάβρωσης, των κεραυνών και της εγκατάστασης στο σημείο μέτρησης.
• Επαληθεύστε την έξοδο, την ισχύ, την απόσταση καλωδίου, τη συμβατότητα του καταγραφικού, τη χαρτογράφηση λογισμικού και την απομακρυσμένη επικοινωνία.
• Ελέγξτε τις απαιτήσεις για βραχίονες, βάσεις, ράβδους, άγκυρες, φλάντζες, προστατευτικούς σωλήνες και αρμολόγηση.
• Ζητήστε δεδομένα βαθμονόμησης, σειριακή αναγνώριση, λεπτομέρειες καλωδίωσης, σχέδια εγκατάστασης και οδηγίες θέσης σε λειτουργία.
• Επιβεβαιώστε τη διαμόρφωση, την ποσότητα, τη συσκευασία, την παράδοση, την εγγύηση, την πληρωμή και την υποστήριξη μετά την πώληση πριν από την έκδοση της παραγγελίας αγοράς.

Συχνές ερωτήσεις

Τελική σημείωση: Επιβεβαιώστε κάθε προδιαγραφή σε σχέση με το σχεδιασμό του έργου, το τοπικό περιβάλλον, το όριο παρακολούθησης, το σχέδιο εγκατάστασης και την αρχιτεκτονική απόκτησης δεδομένων πριν από την αγορά.
