Δονούμενοι μετρητές καταπόνησης σύρματος για παρακολούθηση γέφυρας, σήραγγας και φράγματος: Πλήρης οδηγός επιλογής

Ο παγκόσμιος κατασκευαστικός κλάδος βιώνει μια τεράστια αύξηση των επενδύσεων σε υποδομές μεγάλης κλίμακας. Οι κυβερνήσεις και οι ιδιωτικοί προγραμματιστές χρηματοδοτούν μεγάλες γέφυρες, σήραγγες, υδροηλεκτρικά φράγματα και πανύψηλες δομές αιολικής ενέργειας παγκοσμίως. Κατά συνέπεια, η ζήτηση για αξιόπιστα, μακροπρόθεσμα συστήματα δομικής παρακολούθησης της υγείας (SHM) δεν ήταν ποτέ μεγαλύτερη. Μέσα σε αυτά τα κρίσιμα συστήματα ασφαλείας, οι μετρητές καταπόνησης λειτουργούν ως η κύρια πηγή δεδομένων. Πρέπει να συνειδητοποιήσετε ότι μια λανθασμένη επιλογή αισθητήρα κοστίζει πολύ περισσότερο από την ίδια τη φυσική συσκευή. Μια λανθασμένη επιλογή καταλήγει σε λοξούς υπολογισμούς πίεσης, καθυστερεί τις αποφάσεις ασφαλείας και τελικά πολλαπλασιάζει το μακροπρόθεσμο κόστος συντήρησης.

Επομένως, η επιλογή ενός μετρητή καταπόνησης αντιπροσωπεύει μια κρίσιμη μηχανική κρίση και όχι μια απλή αγορά εμπορευμάτων. Κάθε μηχανικός έργου πρέπει να απαντήσει σε τρεις βασικές ερωτήσεις πριν καθορίσει έναν αισθητήρα. Πρώτον, ποιο είναι το υλικό υποδοχής; Δεύτερον, ποιο είναι το τρέχον στάδιο εγκατάστασης; Τέλος, ποιοι είναι οι περιβαλλοντικοί περιορισμοί; Αυτός ο περιεκτικός οδηγός θα σας καθοδηγήσει στους διάφορους τύπους μετρητών, τα κρίσιμα κριτήρια επιλογής, την αντιστοίχιση εφαρμογών και την ενσωμάτωση αισθητήρων σε ένα πλήρες σύστημα SHM.

Τι κάνει την τεχνολογία δόνησης καλωδίων το παγκόσμιο πρότυπο για τη μακροπρόθεσμη παρακολούθηση καταπόνησης

Για να μπορέσετε να καθορίσετε έναν αισθητήρα έξυπνα, χρειάζεστε μια σταθερή τεχνική κατανόηση του τρόπου λειτουργίας των διαφορετικών τεχνολογιών παρακολούθησης. Η τεχνολογία δόνησης καλωδίων (VW) χρησιμεύει επί του παρόντος ως το παγκόσμιο πρότυπο για τη μακροπρόθεσμη παρακολούθηση της υποδομής. Η αρχή του δονούμενου σύρματος βασίζεται σε ένα τεντωμένο χαλύβδινο σύρμα που διεγείρεται από ένα πηνίο διέγερσης παλμών. Η φυσική συχνότητα αυτής της δόνησης αντιστοιχεί άμεσα στην καταπόνηση που βιώνει το σύρμα.

Αυτή η έξοδος συχνότητας παρέχει εξαιρετικά πλεονεκτήματα για έργα πολιτικού μηχανικού. Οι αισθητήρες VW προσφέρουν ισχυρή ατρωσία στις ηλεκτρομαγνητικές παρεμβολές και επιδεικνύουν εξαιρετικά σταθερή μακροπρόθεσμη συμπεριφορά μετατόπισης. Επιπλέον, αυτοί οι αισθητήρες μπορούν να μεταδώσουν σήματα σε χιλιόμετρα καλωδίου χωρίς καμία παραμόρφωση ή απώλεια σήματος.

Τα περισσότερα έργα δομικής παρακολούθησης της υγείας εκθέτουν αισθητήρες σε σημαντικούς θερμικούς κύκλους σε εξωτερικούς χώρους. Επομένως, οι σύγχρονοι μετρητές καταπόνησης VW διαθέτουν ενσωματωμένο θερμίστορ για ενσωματωμένη ανίχνευση θερμοκρασίας. Αυτή η προσθήκη επιτρέπει στο λογισμικό παρακολούθησης να εφαρμόζει αυτόματες διορθώσεις θερμοκρασίας στις μετρήσεις καταπόνησης. Μπορείτε να αντιπαραβάλετε αυτή τη στιβαρή απόδοση με παραδοσιακούς μετρητές με αντίσταση. Οι μετρητές αλουμινίου λειτουργούν τέλεια για εργαστηριακές ρυθμίσεις και βραχυπρόθεσμες δοκιμές. Ωστόσο, οι μετρητές μεμβράνης παραμένουν εξαιρετικά ευαίσθητοι στην είσοδο υγρασίας, τη μηδενική μετατόπιση και την εξάρτηση από τον ενισχυτή σε μεγάλες διαδρομές καλωδίων. Η Kingmach ανεβάζει περαιτέρω αυτό το πρότυπο με την έξυπνη σειρά VW (τις παραλλαγές HAT και HB). Αυτά τα προηγμένα μοντέλα προσθέτουν δυνατότητες ψηφιακής διευθυνσιοδότησης, οι οποίες επιτρέπουν στους μηχανικούς να εκτελούν δίκτυα διαύλου πολλαπλών αισθητήρων χρησιμοποιώντας ένα μόνο καταγραφικό δεδομένων.

Τρεις κύριοι τύποι μετρητών καταπόνησης—και πότε να αναπτυχθεί ο καθένας

Οι μηχανικοί ρωτούν συχνά ποιο μετρητή καταπόνησης πρέπει να χρησιμοποιήσουν για το συγκεκριμένο έργο τους. Η απάντηση απαιτεί μια δομημένη σύγκριση με βάση τη μέθοδο εγκατάστασης και τη δομή του κεντρικού υπολογιστή. Μπορείτε να κατηγοριοποιήσετε αυτούς τους αισθητήρες σε τέσσερις κύριους τύπους ανάπτυξης.

Επιφανειακός μετρητής τάσης (JMZX-212HAT/HB)

Οι τεχνικοί βιδώνουν ή κολλούν επιφανειακά τοποθετημένους μετρητές καταπόνησης απευθείας σε υπάρχουσες επιφάνειες από σκυρόδεμα ή χάλυβα. Θα πρέπει να επιλέξετε αυτό το μοντέλο για παρακολούθηση μετά την κατασκευή, δομικές μετασκευές και δοκιμές δυναμικού φορτίου. Αυτό το μετρητή υπερέχει επίσης όταν η διάτρηση ή η χύτευση στη δομή υποδοχής είναι αδύνατη. Η σειρά JMZX-212 προσφέρει τυπικό εύρος μέτρησης ±2.500 με με ανάλυση 0,1 με. Το πλήρως σφραγισμένο περίβλημα από ανοξείδωτο χάλυβα εξασφαλίζει αδιάβροχη απόδοση έως και 150 μέτρα βάθος νερού.

Μετρητής καταπόνησης ενσωμάτωσης (JMZX-215HA/215HAT/HB)

Οι ομάδες κατασκευών ρίχνουν μετρητές καταπόνησης ενσωμάτωσης απευθείας σε φρέσκο ​​σκυρόδεμα ή τα θάβουν σε δομικά υλικά πλήρωσης. Αυτό αντιπροσωπεύει την τυπική επιλογή για νέα κατασκευαστικά έργα, συμπεριλαμβανομένων γεφυρών, φραγμάτων, σηράγγων, τοίχων αντιστήριξης και πλακών θεμελίωσης. Οι αισθητήρες ενσωμάτωσης δεν απαιτούν αντίσταση διάτμησης από το βασικό υλικό, γεγονός που καθιστά τη διαδικασία εγκατάστασης εξαιρετικά γρήγορη και αξιόπιστη.

Επιφανειακά συγκολλημένος μετρητής τάσης (JMZX-206HAT)

Οι συγκολλητές προσαρτούν επιφανειακά συγκολλημένα μετρητές καταπόνησης απευθείας σε δομικά χαλύβδινα μέλη όπως δοκοί, πασσάλους φύλλων και σωληνοειδείς πασσάλους. Η συγκόλληση παρέχει μια εξαιρετικά συνεπή μηχανική σύζευξη σε γυμνό χάλυβα χωρίς να βασίζεται σε χημικά συγκολλητικά. Αυτή η μονιμότητα καθιστά τους συγκολλημένους μετρητές την προτιμώμενη επιλογή για θαλάσσιες και υπόγειες κατασκευές από χάλυβα, όπου η εποξειδική συγκόλληση μπορεί να υποβαθμιστεί με την πάροδο του χρόνου.

Στερεόμετρο οπλισμού (JMZX-4XXHAT/HB)

Οι εργολάβοι συνδέουν τα τεντωτικά ράβδους οπλισμού απευθείας στον κλωβό οπλισμού από χάλυβα εντός των κατασκευών από σκυρόδεμα. Αυτοί οι αισθητήρες μετρούν την επιμήκυνση και τη συμπίεση της ράβδου οπλισμού για να εκτιμήσουν πώς μεταφέρονται τα φορτία μέσω υποστυλωμάτων, δοκών και βαθιών πασσάλων. Θα βρείτε αυτά τα όργανα κρίσιμα για την κατασκευή πολυώροφων κτιρίων, την ασφάλεια των θεμελίων και την υποδομή του μετρό.

Τύπος μετρητή	Καλύτερο υλικό υποδοχής	Φάση εγκατάστασης	Τυπική Εφαρμογή
Επιφανειακά τοποθετημένο	Υφιστάμενο Σκυρόδεμα / Χάλυβας	Μετα-Κατασκευή	Μετασκευές & Δοκιμές Φορτίου
Ενσωμάτωση	Φρέσκο ​​σκυρόδεμα	Νέα Κατασκευή	Καταστρώματα γεφυρών και τοίχοι φραγμάτων
Επιφανειακά Συγκολλημένο	Μέλη Bare Steel	Νέα / Μετακατασκευή	Χαλύβδινες δοκοί & πασσάλους
Στερεόμετρο οπλισμού	Χάλυβας οπλισμού (ράβδος οπλισμού)	Νέα Κατασκευή	Θεμέλια Πιτς & Πολυκατοικίες

Πέντε τεχνικές παράμετροι που πρέπει να οδηγήσουν τις τελικές προδιαγραφές σας

Αφού επιλέξετε τον κατάλληλο τύπο εγκατάστασης, πρέπει να αξιολογήσετε τις ακριβείς τεχνικές προδιαγραφές. Πέντε βασικές παράμετροι θα πρέπει να οδηγήσουν την τελική σας απόφαση για την προμήθεια.

Εύρος μέτρησης & ανάλυση: Ένα τυπικό εύρος μέτρησης ±2.500 με καλύπτει επαρκώς τις περισσότερες εφαρμογές πολιτικού μηχανικού. Ωστόσο, χρειάζεστε επίσης υψηλή ευαισθησία. Η έξοδος υψηλής ανάλυσης 0,1 με διασφαλίζει ότι ο αισθητήρας καταγράφει μικροπαραμορφώσεις σε στοιχεία προεντεταμένου σκυροδέματος και χάλυβα υπό κανονικά φορτία λειτουργίας.

Κατηγορία Ακρίβειας: Μια βαθμολογία ακρίβειας 0,5% FS (Full Scale) λειτουργεί ως σημείο αναφοράς για την παρακολούθηση βαθμού υποδομής. Η υψηλή ακρίβεια παραμένει ζωτικής σημασίας όταν υπολογίζετε την πραγματική δομική τάση από τη μετρούμενη καταπόνηση χρησιμοποιώντας το μέτρο ελαστικότητας του υλικού. Θα πρέπει πάντα να επαληθεύετε τη συμμόρφωση με αναγνωρισμένα πρότυπα πιστοποίησης, όπως το GB/T 13606-2007 ή το DL/T 1044-2022.

Αδιάβροχη Αξιολόγηση & Περιβαλλοντική Σφράγιση: Πολλά έργα λειτουργούν σε σκληρά περιβάλλοντα. Ένα πλήρως στεγανοποιημένο περίβλημα από ανοξείδωτο χάλυβα που έχει βαθμολογηθεί σε βάθος νερού 150 μέτρων είναι απαραίτητο. Χρειάζεστε αυτό το επίπεδο προστασίας για τις όψεις των υδροηλεκτρικών φραγμάτων, τους παλίρροιες ζώνες και τις εκσκαφές σήραγγας με υψηλή υγρασία.

Εύρος θερμοκρασίας λειτουργίας: Οι αστικές κατασκευές αντέχουν σε ακραίες καιρικές συνθήκες. Το ενσωματωμένο θερμίστορ πρέπει να εκτείνεται σε ένα ευρύ φάσμα από -40 °C έως +120 °C. Τα έργα που βρίσκονται σε αρκτικά κλίματα ή κοντά σε βιομηχανικές πηγές θερμότητας απαιτούν αυτή τη θερμική ανθεκτικότητα. Επιπλέον, η ακριβής διόρθωση θερμοκρασίας αποτρέπει τους ψευδείς συναγερμούς στο αυτοματοποιημένο σύστημα παρακολούθησης.

Έξοδος σήματος & Συμβατότητα συστήματος: Πρέπει να αποφασίσετε μεταξύ τυπικών εξόδων συχνότητας VW και ψηφιακών παραλλαγών Smart (RS-485 / SDI-12). Οι έξυπνοι αισθητήρες επιτρέπουν την καλωδίωση διαύλου πολλαπλών σημείων. Αυτή η ψηφιακή αρχιτεκτονική μπορεί να μειώσει το βαρύ κόστος καλωδίων έως και 60% σε μεγάλες συστοιχίες αισθητήρων. Ως πρακτική σημείωση, οι μονάδες ανάγνωσης Kingmach και τα καταγραφικά δεδομένων ταιριάζουν εργοστασιακά με τη σειρά αισθητήρων JMZX, γεγονός που εξαλείφει εντελώς τους κινδύνους ενοποίησης του συστήματος.

Συμπληρώστε την παρακολούθηση της καταπόνησής σας με κοίλες κυψέλες φόρτισης για πλήρη παρακολούθηση της δύναμης του καλωδίου — μάθετε περισσότερα στον Οδηγό κυψέλης κοίλου φορτίου → Hollow Load Cells for Bridge Cable & Anchor Monitoring: Selection Guide & Specifications

Αντιστοίχιση μετρητών καταπόνησης με τύπο έργου: Από την παρακολούθηση γεφυρών έως τη γεωτεχνική μηχανική

Η αντιστοίχιση του σωστού αισθητήρα με τη συγκεκριμένη εφαρμογή είναι το χαρακτηριστικό της αποτελεσματικής παρακολούθησης της δομικής υγείας. Διαφορετικοί τομείς πολιτικού μηχανικού απαιτούν ξεχωριστές προσεγγίσεις μέτρησης.

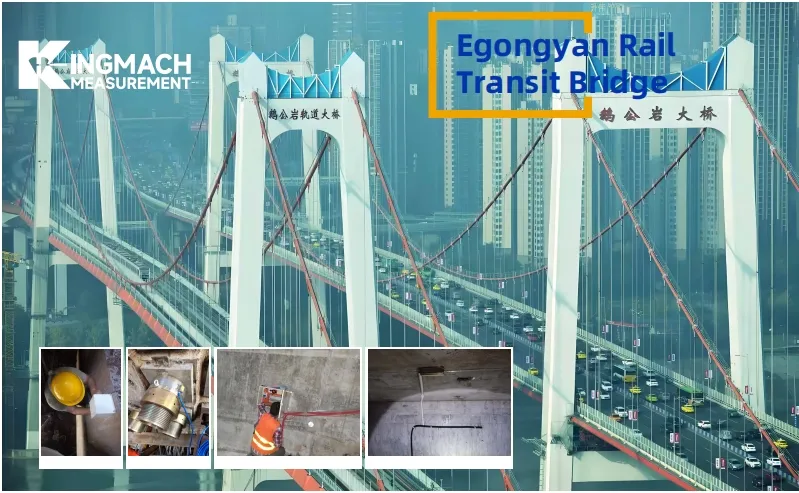

Παρακολούθηση γέφυρας: Τα έργα γεφυρών απαιτούν μια πολύπλευρη προσέγγιση. Οι μηχανικοί ρίχνουν μετρητές ενσωμάτωσης σε τμήματα καταστρώματος από σκυρόδεμα και συναρμολογούν τεντωτικά ράβδους οπλισμού στον χαλύβδινο οπλισμό για να μετρήσουν τις αποκρίσεις ζωντανού φορτίου και τη μακροπρόθεσμη ερπυσμό σκυροδέματος. Ταυτόχρονα, οι τεχνικοί χρησιμοποιούν επιφανειακά συγκολλημένα όργανα μέτρησης στις κύριες χαλύβδινες δοκούς για να παρακολουθούν τους συνεχείς κύκλους κόπωσης.

Σήραγγες και υπόγειες κατασκευές: Τα υπόγεια περιβάλλοντα δημιουργούν σοβαρές προκλήσεις με υψηλή υγρασία και διαβρωτικά υπόγεια ύδατα. Αυτές οι συνθήκες απαιτούν πλήρως σφραγισμένους, αδιάβροχους μετρητές ενσωμάτωσης. Επιπλέον, η χρήση καλωδίωσης έξυπνου διαύλου μειώνει σημαντικά την πολυπλοκότητα της εγκατάστασης σε περιορισμένες κατευθύνσεις σήραγγας.

Υδροηλεκτρικά φράγματα και τοίχοι αντιστήριξης: Η παρακολούθηση φραγμάτων βασίζεται σε μεγάλο βαθμό στους αισθητήρες ενσωμάτωσης που ρίχνονται βαθιά στο σώμα του σκυροδέματος. Τα αδιάβροχα περιβλήματα χειρίζονται εύκολα τη μόνιμη βύθιση υπό βαριά πίεση νερού. Η ικανότητα μετάδοσης μεγάλων αποστάσεων των σημάτων VW δίνει τη δυνατότητα στους μηχανικούς να δημιουργήσουν τεράστιες σειρές αισθητήρων σε όλη την επιφάνεια του φράγματος χωρίς να εγκαταστήσουν ενδιάμεσους επαναλήπτες σημάτων.

Πολυώροφα κτίρια και θεμελιώδεις λάκκοι: Η ασφάλεια κατά τις αστικές ανασκαφές είναι υψίστης σημασίας. Τα τεντόμετρα οπλισμού συγκολλημένα σε κλωβούς υποστυλωμάτων και διατμητικά τοιχώματα παρέχουν δεδομένα κατανομής φορτίου σε πραγματικό χρόνο καθώς προχωρούν οι φάσεις κατασκευής.

Πλαϊνές κλίσεις & Γεωτεχνικά Έργα: Η σταθερότητα των πρανών απαιτεί συνεχή επίβλεψη. Οι μηχανικοί εγκαθιστούν μετρητές επιφανείας ή ενσωματωμένους μετρητές σε επενδύσεις εκτοξευόμενου σκυροδέματος για να παρακολουθούν την παραμόρφωση της επιφάνειας και την καταπόνηση του τοίχου αντιστήριξης.

Κατασκευές Ανεμογεννητριών: Οι ανεμογεννήτριες αντέχουν τεράστια κυκλικά φορτία. Οι επιφανειακά συγκολλημένοι μετρητές που συνδέονται με τα τμήματα του πύργου από χάλυβα παρακολουθούν αποτελεσματικά την κόπωση από κάμψη και τις δυναμικές καταπονήσεις που προκαλούνται από τον άνεμο.

Πέρα από τον αισθητήρα: Πώς οι μετρητές καταπόνησης χωρούν σε ένα πλήρες σύστημα δεδομένων SHM

Θα πρέπει πάντα να βλέπετε ένα μετρητή καταπόνησης ως ένα ενιαίο κομμάτι ενός μεγαλύτερου τεχνολογικού οικοσυστήματος. Ο αισθητήρας λειτουργεί απλώς ως το σημείο προέλευσης των δεδομένων. Η εγγενής ακρίβεια του μετρητή έχει σημασία μόνο εάν ολόκληρη η αλυσίδα μετάδοσης διατηρεί αυτά τα δεδομένα χωρίς να εισάγει ηλεκτρικό θόρυβο ή απώλεια σήματος.

Τα καλώδια οργάνων παίζουν τεράστιο ρόλο στην πιστότητα δεδομένων. Πρέπει να χρησιμοποιείτε θωρακισμένα καλώδια ταιριαστής αντίστασης ειδικά σχεδιασμένα για δονούμενους αισθητήρες καλωδίων. Τα καλώδια υψηλής ποιότητας αποτρέπουν την υποβάθμιση του σήματος ακόμη και σε διαδρομές μετάδοσης που υπερβαίνουν τα 1.000 μέτρα.

Στη συνέχεια, πρέπει να εξετάσετε το υλικό απόκτησης. Τα αυτοματοποιημένα καταγραφικά δεδομένων και οι μονάδες ανάγνωσης της Kingmach υποστηρίζουν ψηφοφορία πολλαπλών καναλιών. Επιτρέπουν στους μηχανικούς να διαμορφώνουν ακριβή κατώφλια συναγερμού και να χρησιμοποιούν επιλογές απομακρυσμένης τηλεμετρίας, συμπεριλαμβανομένων των δικτύων 4G, WiFi και LoRa.

Τέλος, το λογισμικό οπτικοποίησης μετατρέπει τις ακατέργαστες συχνότητες σε χρήσιμες πληροφορίες. Οι ψηφιακοί πίνακες εργαλείων σε πραγματικό χρόνο εμφανίζουν τάσεις καταπόνησης, τιμές τάσης διορθωμένης θερμοκρασίας και αυτοματοποιημένα επίπεδα ειδοποίησης. Αυτή η ενοποίηση επιτρέπει την αφύλακτη, 24/7 απομακρυσμένη παρακολούθηση της κατασκευής. Ο καθορισμός των αισθητήρων, των καλωδίων, των καταγραφών και του λογισμικού σας από έναν μόνο προμηθευτή εξαλείφει τις αναντιστοιχίες πρωτοκόλλων επικοινωνίας και μειώνει δραστικά τον χρόνο έναρξης λειτουργίας.

Τι πρέπει να αναζητήσετε κατά την προμήθεια μετρητών καταπόνησης από έναν διεθνή προμηθευτή

Οι ομάδες προμηθειών αντιμετωπίζουν μοναδικές προκλήσεις κατά την αξιολόγηση των διεθνών προμηθευτών για δομικούς αισθητήρες παρακολούθησης της υγείας. Πρέπει να κοιτάξετε πέρα ​​από τις απλές προδιαγραφές του προϊόντος και να αξιολογήσετε τη λειτουργική αξιοπιστία του προμηθευτή.

Πρώτον, οι πιστοποιήσεις τρίτων έχουν τεράστια σημασία. Θα πρέπει να επιμείνετε σε ανιχνεύσιμα αρχεία βαθμονόμησης και αυστηρή συμμόρφωση με αναγνωρισμένα βιομηχανικά πρότυπα. Τα επαληθευμένα προϊόντα μειώνουν σημαντικά τους κινδύνους έγκρισης του έργου σας. Δεύτερον, πρέπει να αξιολογήσετε την αξιοπιστία παράδοσης. Ένας ιδανικός προμηθευτής διατηρεί σε απόθεμα τυπικά μοντέλα για γρήγορη αποστολή, ενώ τηρεί αυστηρά συμβατικά χρονοδιαγράμματα παράδοσης για παραγγελίες προσαρμοσμένης κλίμακας έργου.

Τρίτον, η ολοκληρωμένη υποστήριξη μετά την πώληση διαχωρίζει τους αξιόπιστους κατασκευαστές από τους απλούς διανομείς. Αναζητήστε προμηθευτές που προσφέρουν τεχνική τηλεφωνική γραμμή 24/7 με γρήγορους χρόνους αρχικής απόκρισης. Αυτή η υποστήριξη γίνεται ανεκτίμητη όταν τα απομακρυσμένα έργα αντιμετωπίζουν απροσδόκητες ανωμαλίες δεδομένων. Τέταρτον, αξιολογήστε τις δυνατότητες προσαρμογής τους. Τα έργα που βρίσκονται σε ακραία κλίματα ή περιορισμένους χώρους απαιτούν συχνά προσαρμοσμένα μήκη μετρητή, εξειδικευμένα υλικά στέγασης ή μη τυποποιημένους τύπους συνδετήρων. Τελικά, η επιλογή ενός προμηθευτή μίας πηγής που κατασκευάζει τους αισθητήρες, τα καλώδια, τα καταγραφικά και το λογισμικό στο πλαίσιο ενός ενοποιημένου συστήματος διαχείρισης ποιότητας διασφαλίζει την πλήρη υπευθυνότητα.

Κάνοντας τη σωστή επιλογή: Μια γρήγορη ανακεφαλαίωση απόφασης και το επόμενο βήμα σας

Η επιλογή του τέλειου μετρητή καταπόνησης είναι μια μεθοδική διαδικασία. Πρέπει να αναλύσετε το υλικό υποδοχής, να προσδιορίσετε τη φάση εγκατάστασης, να επαληθεύσετε τις τεχνικές προδιαγραφές και να διασφαλίσετε την πλήρη συμβατότητα του συστήματος. Ο καλύτερος μετρητής καταπόνησης είναι σπάνια η φθηνότερη επιλογή ή αυτός με τις πιο εντυπωσιακές εργαστηριακές προδιαγραφές. Αντίθετα, ο σωστός αισθητήρας είναι αυτός που ταιριάζει απόλυτα με το δομικό σας περιβάλλον και τη μακροπρόθεσμη διάρκεια παρακολούθησης.

Δεν είστε σίγουροι ποιο μοντέλο αισθητήρα ταιριάζει στο συγκεκριμένο έργο σας; Χρειάζεστε μια σύσταση αισθητήρα για το έργο σας; Μοιραστείτε τις απαιτήσεις σας — Οι μηχανικοί της Kingmach απαντούν εντός 24 ωρών. 🔗 [ Ζητήστε μια δωρεάν διαβούλευση για το έργο → ]

Συχνές ερωτήσεις

1. Ποια είναι η κύρια διαφορά μεταξύ επιφανειακών και ενσωματωμένων μετρητών καταπόνησης;

Οι τεχνικοί προσαρτούν επιφανειακά μετρητές στο εξωτερικό των υπαρχουσών κατασκευών χρησιμοποιώντας μπουλόνια ή κόλλες. Αντίθετα, οι κατασκευαστικές ομάδες ρίχνουν μετρητές ενσωμάτωσης απευθείας σε υγρό σκυρόδεμα κατά τη νέα φάση κατασκευής.

2. Μπορούν οι δονούμενοι μετρητές τάσης σύρματος να μετρήσουν τη θερμοκρασία;

Ναί. Οι περισσότεροι μετρητές καταπόνησης δονούμενου σύρματος υψηλής ποιότητας περιλαμβάνουν ενσωματωμένο θερμίστορ. Αυτό το εξάρτημα μετρά την τοπική θερμοκρασία, επιτρέποντας στο λογισμικό παρακολούθησης να διορθώνει αυτόματα τις ενδείξεις καταπόνησης για θερμική διαστολή και συστολή.

3. Γιατί να χρησιμοποιήσετε ένα επιφανειακά συγκολλημένο μετρητή πάνω από ένα που είναι τοποθετημένο με κόλλα;

Οι επιφανειακά συγκολλημένοι μετρητές δημιουργούν έναν μόνιμο, μεταλλουργικό δεσμό με γυμνές κατασκευές από χάλυβα. Αυτή η συγκολλημένη σύνδεση παρέχει ανώτερη μακροπρόθεσμη σταθερότητα σε σκληρά, υγρά ή υποβρύχια περιβάλλοντα όπου οι χημικές κόλλες τελικά υποβαθμίζονται.

4. Πόσο μακριά μπορεί ένας δονούμενος αισθητήρας καλωδίων να μεταδώσει το σήμα του;

Επειδή οι δονούμενοι αισθητήρες καλωδίων εξάγουν συχνότητα αντί για τάση, αντιστέκονται στις αλλαγές αντίστασης του καλωδίου. Με την κατάλληλη θωρακισμένη καλωδίωση, μπορούν να μεταδώσουν ακριβή σήματα σε αποστάσεις που υπερβαίνουν τα 1.000 μέτρα χωρίς εξωτερικούς ενισχυτές.

5. Τι κάνει ένας «έξυπνος» αισθητήρας δόνησης καλωδίων;

Οι έξυπνοι αισθητήρες χρησιμοποιούν ψηφιακά πρωτόκολλα (όπως RS-485 ή SDI-12) και διαθέτουν μοναδικές ψηφιακές διευθύνσεις. Αυτό επιτρέπει στους μηχανικούς να συνδέουν πολλούς αισθητήρες κατά μήκος ενός ενιαίου καλωδιακού διαύλου, μειώνοντας δραστικά την πολυπλοκότητα της καλωδίωσης και το κόστος υλικών.

6. Μπορούν να χρησιμοποιηθούν δονούμενοι μετρητές καταπόνησης σύρματος παράλληλα με τις κυψέλες φορτίου;

Ναί. Οι μετρητές καταπόνησης δονούμενου σύρματος και οι κυψέλες φορτίου χρησιμοποιούνται συνήθως μαζί στη δομική και γεωτεχνική παρακολούθηση. Οι κυψέλες φορτίου μετρούν την εφαρμοζόμενη δύναμη, ενώ οι μετρητές καταπόνησης μετρούν την παραμόρφωση του υλικού, παρέχοντας συμπληρωματικά δεδομένα για μια πληρέστερη αξιολόγηση της δομικής απόδοσης.

7. Πώς να εκτελέσετε επαλήθευση βαθμονόμησης πεδίου χωρίς επαναβαθμονόμηση εργοστασίου;

Η επιτόπια επαλήθευση μπορεί να πραγματοποιηθεί ελέγχοντας μηδενικές μετρήσεις, συγκρίνοντας μετρήσεις με γνωστά φορτία αναφοράς, αναθεωρώντας τις τάσεις ιστορικών δεδομένων ή διασταυρώνοντας τον έλεγχο με άλλους αισθητήρες. Αυτές οι μέθοδοι βοηθούν στον εντοπισμό πιθανής απόκλισης μεταξύ των τυπικών διαστημάτων βαθμονόμησης χωρίς να απαιτείται επαναβαθμονόμηση από το εργοστάσιο.

---

Γράφτηκε από την Kingmach Engineering Team — υποστηρίζει έργα υποδομής παγκοσμίως από το 2001
