Αισθητήρες στάθμης νερού Kingmach για παρακολούθηση φράγματος

Γιατί η παρακολούθηση της στάθμης του νερού έχει σημασία για την ασφάλεια του φράγματος

Η στάθμη του νερού είναι μία από τις μεταβλητές λειτουργίας πίσω από τον προγραμματισμό των ταμιευτήρων, τον έλεγχο των πλημμυρών, την ανασκόπηση της διαρροής και τις αποφάσεις προειδοποίησης. Μπορεί να περιγράψει το υδραυλικό φορτίο στην κατασκευή, να υποδείξει εάν ένας σωλήνας ανακούφισης συμπεριφέρεται όπως αναμένεται και να βοηθήσει στην ερμηνεία των αλλαγών των υπόγειων υδάτων ή της εσωτερικής πίεσης όταν διαβάζεται με άλλα όργανα.

Η χρήσιμη έξοδος είναι μια συγκρίσιμη χρονοσειρά και όχι ένας απομονωμένος αριθμός. Οι μηχανικοί μπορούν να συγκρίνουν τη βροχόπτωση, την αλλαγή της δεξαμενής, την απόκριση της αποστράγγισης και τις εσωτερικές συνθήκες με την πάροδο του χρόνου, όταν το δεδομένο, το διάστημα δειγματοληψίας και το ιστορικό συντήρησης διατηρούνται με τα δεδομένα μέτρησης. Αυτή είναι η βάση για να αποφασίσετε εάν μια αλλαγή χρειάζεται διερεύνηση ή είναι σύμφωνη με την κανονική απόκριση του ιστότοπου.

Κύριοι τύποι αισθητήρων στάθμης νερού για παρακολούθηση φράγματος

Ο αισθητήρας πρέπει να ταιριάζει με το σημείο μέτρησης. Ένας βυθισμένος αισθητήρας πίεσης μπορεί να ταιριάζει σε έναν ενσωματωμένο σωλήνα παρατήρησης ή έναν σωλήνα ανακούφισης πίεσης, ενώ η μέτρηση με ραντάρ ή υπερήχους μπορεί να αποφύγει την επαφή με μια ανοιχτή επιφάνεια νερού. Τα συστήματα float, οι φυσαλίδες και οι χειροκίνητοι μετρητές προσωπικού παραμένουν σχετικά όταν οι συνθήκες τοποθεσίας ή η μέθοδος επικύρωσης τα καθιστούν πρακτικά.

Οι χειροκίνητοι μετρητές προσωπικού αξίζουν μια θέση στο σχέδιο παρακολούθησης. Παρέχουν μια ορατή αναφορά χωρίς ρεύμα για θέση σε λειτουργία, περιοδικούς ελέγχους και έρευνα μετά το συμβάν. Καθορίστε το σημείο αναφοράς, τη διαδρομή ασφαλούς πρόσβασης, το διάστημα επιθεώρησης και τη μορφή εγγραφής με χρονική σήμανση, ώστε αυτές οι μετρήσεις να μπορούν να επικυρώσουν, αντί να συγχέουν, τη ροή ψηφιακών δεδομένων.

Πώς λειτουργούν οι αισθητήρες στάθμης νερού διαφορικής πίεσης

Ένας υδροστατικός αισθητήρας μετατρέπει την πίεση του νερού στο σημείο ανίχνευσης σε μια τιμή στάθμης. Καθώς η στήλη νερού πάνω από τον αισθητήρα αυξάνεται, η πίεση αυξάνεται. Για ένα βυθισμένο διάφραγμα, η σχέση μπορεί να εκφραστεί ως Δέλτα P = rho gh, επομένως το αναφερόμενο επίπεδο εξαρτάται από την πυκνότητα του ρευστού, την ανύψωση του αισθητήρα και μια σταθερή ατμοσφαιρική αναφορά.

Για εφαρμογές σε υπαίθριο χώρο, ένα αεριζόμενο καλώδιο ή ένας εσωτερικός σωλήνας αέρα μπορεί να αναφέρει τη μέτρηση στην ατμοσφαιρική πίεση. Αυτό μειώνει τον κίνδυνο αντιμετώπισης της βαρομετρικής αλλαγής ως γεγονός της στάθμης του νερού. Δεν εξαλείφει την ανάγκη για πειθαρχία στο πεδίο: καταγράψτε το υψόμετρο του αισθητήρα και το δεδομένο αναφοράς κατά την έναρξη λειτουργίας, διατηρήστε τη διαδρομή εξαερισμού στεγνή και ανοιχτή και συγκρίνετε μια σταθερή ένδειξη με μια μετρημένη ή μη αυτόματη αναφορά.

Αυτή η μέθοδος μέτρησης είναι κατάλληλη για πολλά σημεία φράγματος και υδρολογίας, αλλά δεν πρέπει να επιλέγεται μόνο με ετικέτα. Ο αγοραστής πρέπει να ελέγξει τη γεωμετρία του σωλήνα, την αναμενόμενη κεφαλή, τον κίνδυνο ιζήματος, τη διαδρομή καλωδίου, την πρόσβαση συντήρησης και την αρχιτεκτονική δεδομένων πριν επιβεβαιώσει μια προσέγγιση βάσει πίεσης.

Ακρίβεια, ανάλυση και εύρος: τι πρέπει να συγκρίνουν οι αγοραστές

Η ανάλυση είναι η μικρότερη αύξηση που μπορεί να εντοπίσει ή να εμφανίσει μια συσκευή. Η ακρίβεια περιγράφει πόσο κοντά είναι η αναφερόμενη τιμή στην πραγματική τιμή υπό καθορισμένες συνθήκες. Μια λεπτή αύξηση της οθόνης δεν εγγυάται από μόνη της ότι ένα όριο προειδοποίησης ή μια μακροπρόθεσμη τάση είναι αξιόπιστη. Η μετατόπιση εγκατάστασης, η απόκριση θερμοκρασίας, η βαθμονόμηση και η σταθερότητα του σημείου αναφοράς έχουν επίσης σημασία.

Επιλέξτε εύρος έναντι της μέγιστης αξιόπιστης στήλης νερού, όχι μόνο του κανονικού επιπέδου λειτουργίας. Ελέγξτε το επίπεδο πλημμύρας, την κεφαλή του σωλήνα, τις αναμενόμενες εκτροπές πίεσης και τις συνέπειες της υπερφόρτωσης. Το RFQ θα πρέπει επίσης να αναφέρει τον μηχανολογικό σκοπό της ανάγνωσης, επειδή τα κριτήρια αποδοχής για την αναφορά δεξαμενής, την παρακολούθηση τάσεων και την απόκριση συναγερμού μπορεί να διαφέρουν.

JMYC-67XXAWL και JMYC-67XXAD: επιλογή της αρχιτεκτονικής δεδομένων

Για απομακρυσμένα σημεία δεξαμενής, υδρολογίας ή αφύλακτων φραγμάτων, το Kingmach JMYC-67XXAWL συνδυάζει αισθητήρα διαφορικής πίεσης, ενσωματωμένο 4G DTU και εσωτερική μπαταρία. Τα μοντέλα των 10 m, 20 m και 30 m μπορούν να απλοποιήσουν την ανάπτυξη όπου είναι δύσκολο να παρασχεθεί προστατευμένη διαδρομή καλωδίου και τοπική παροχή ρεύματος. Η καταλληλότητά του εξακολουθεί να εξαρτάται από την κάλυψη κινητής τηλεφωνίας, το προγραμματισμένο διάστημα δειγματοληψίας, την πρόσβαση στην εγκατάσταση και ένα ρεαλιστικό σχέδιο σέρβις μπαταρίας.

Το Kingmach JMYC-67XXAD ακολουθεί την ενσύρματη διαδρομή ενσωμάτωσης. Η διασύνδεση RS485 και η απαίτηση ισχύος DC 9-24 V το καθιστούν κατάλληλο όταν έχει ήδη σχεδιαστεί καταγραφέας, τροφοδοτικό, προστατευμένη διαδρομή καλωδίου και αρχιτεκτονική λήψης. Οι παραλλαγές των 10 m, 20 m και 30 m θα πρέπει να επιλέγονται από τη μέγιστη αναμενόμενη στάθμη και όχι μόνο από την κανονική στάθμη του νερού.

Η διαφορά προδιαγραφών θα πρέπει να οδηγεί σε μια απόφαση μηχανικής. Το μοντέλο AWL αναφέρει ανάλυση 1 mm και ακρίβεια FS +/-0,1% με μετάδοση 4G με μπαταρία. το μοντέλο AD αναφέρει ανάλυση 0,1 mm και ακρίβεια FS 0,2% με ενσωμάτωση RS485. Συγκρίνετε αυτά τα στοιχεία με ολόκληρη την αλυσίδα μέτρησης, συμπεριλαμβανομένου του ελέγχου δεδομένων, του σφάλματος εγκατάστασης, του σκοπού συναγερμού και των περιορισμών συντήρησης, αντί να επιλέξετε έναν αριθμό.

Παράγοντες εγκατάστασης που επηρεάζουν την πραγματική ακρίβεια

Ένας σωστά καθορισμένος αισθητήρας μπορεί να εξακολουθεί να παρέχει φτωχά δεδομένα έργου όταν η εγκατάσταση είναι αδύναμη. Χρησιμοποιήστε σταθερή τοποθέτηση, τεκμηριωμένη κατακόρυφη αναφορά, προστατευμένη δρομολόγηση καλωδίων, καθαρή πρόσβαση στο σωλήνα ή τον σωλήνα και ένα καταγεγραμμένο μηδέν ή μετατόπιση. Σε έναν ανακουφιστικό σωλήνα ή έναν ενσωματωμένο σωλήνα στάθμης νερού, τεκμηριώστε τη διάταξη ανάρτησης και τη θέση του αισθητήρα, ώστε οι μελλοντικοί χειριστές να μπορούν να ερμηνεύσουν τις αλλαγές μετά από συντήρηση ή αντικατάσταση.

Το ίζημα, η βιορρύπανση, οι αναταράξεις, ο παγιδευμένος αέρας, η καταπόνηση του καλωδίου, η έκθεση σε κεραυνούς και το σφυρί νερού μπορούν όλα να επηρεάσουν μια μέτρηση. Οι εγκαταστάσεις αισθητήρων πίεσης χρειάζονται στεγνές, ανοιχτές διαδρομές εξαερισμού. Οι σταθμοί που λειτουργούν με μπαταρίες χρειάζονται επαναληπτικές δοκιμές επικοινωνίας και το χρονοδιάγραμμα δειγματοληψίας να αξιολογηθεί σε σχέση με τη διάρκεια ζωής. Τα δίκτυα RS485 χρειάζονται ένα καθορισμένο σχέδιο για τους ελέγχους θωράκισης, γείωσης, προστασίας από υπερτάσεις και θέσης σε λειτουργία.

Ροή εργασιών παρακολούθησης φράγματος και επαληθευμένοι σύνδεσμοι εφαρμογών

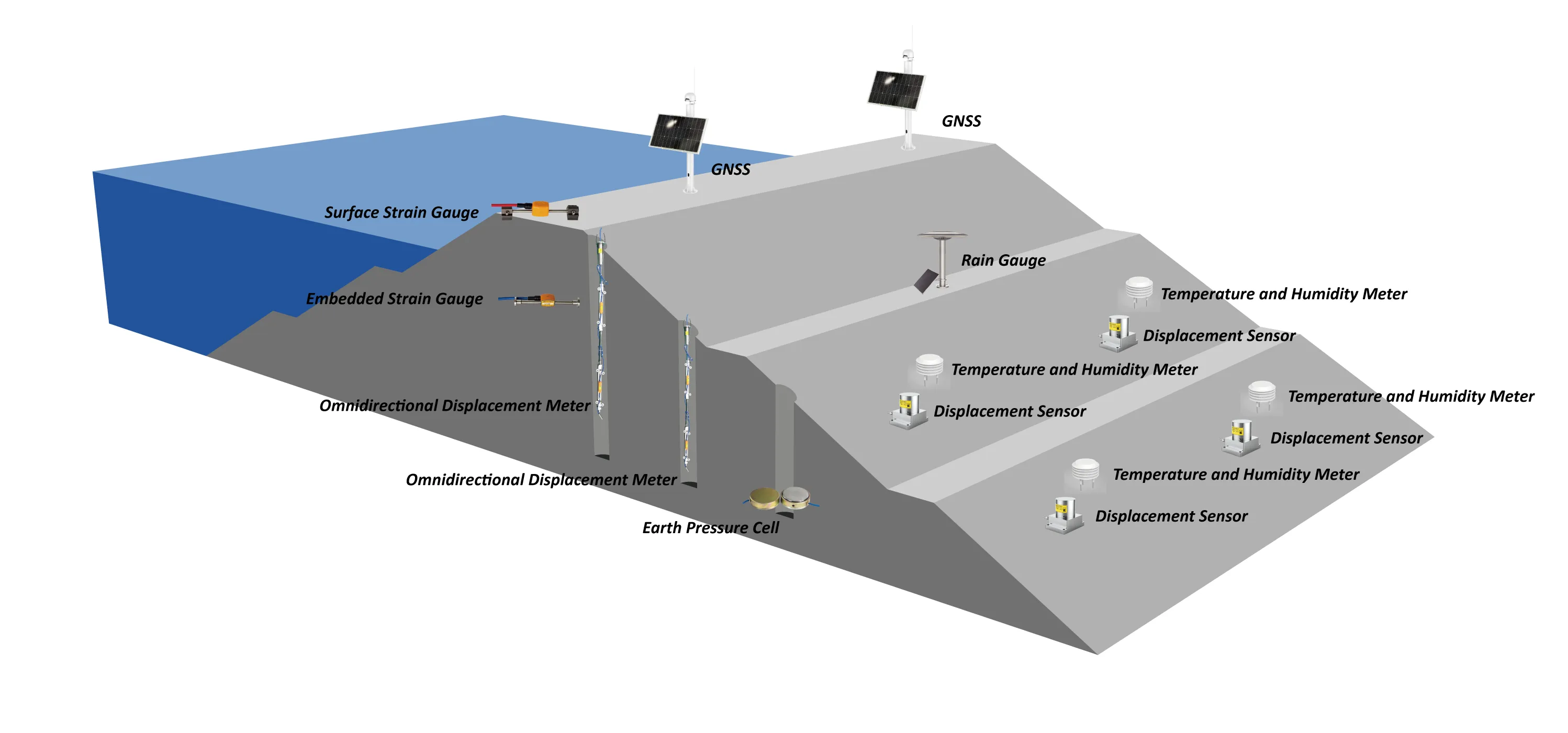

Ένα σύστημα παρακολούθησης φράγματος συνήθως συνδυάζει περισσότερες από μία εξόδους αισθητήρων. Το κανάλι στάθμης νερού γίνεται πιο χρήσιμο όταν εξετάζεται με αρχεία διαρροής, καθίζησης, μετατόπισης, κλίσης, βροχόπτωσης και λειτουργίας. του Kingmach λύση παρακολούθησης φράγματος περιγράφει αυτήν την προσέγγιση σε επίπεδο συστήματος σε δομικές παρατηρήσεις, διαρροές, υδρολογικές, περιβαλλοντικές και παρατηρήσεις φορτίου.

Για τη διαδρομή δεδομένων, ορίστε πού συλλέγονται, μεταδίδονται, εξετάζονται και διατηρούνται τα δεδομένα πριν επιλέξετε έναν αισθητήρα. Ένα απομακρυσμένο σημείο μπορεί να απαιτεί μια ενσωματωμένη συσκευή 4G. μια ενσύρματη τοποθεσία μπορεί να απαιτεί σχέδιο καναλιού, καταγραφικό δεδομένων, προστατευτική καλωδίωση και πλατφόρμα ελέγχου. Το διαθέσιμο αναγνώσεις και καταγραφείς δεδομένων και λογισμικό παρακολούθησης παρέχετε σχετικά εσωτερικά σημεία αναφοράς για αυτήν τη συζήτηση RFQ.

Δεν έχει προστεθεί περίπτωση απόδοσης φράγματος για συγκεκριμένο χώρο σε αυτό το άρθρο, επειδή το παρεχόμενο υλικό δεν επαληθεύει μία περίπτωση για αυτά τα δύο μοντέλα στάθμης νερού. Μια έρευνα έργου θα πρέπει αντ 'αυτού να παρέχει το σχέδιο τοποθεσίας, τον σκοπό μέτρησης, τη λίστα οργάνων και τα κριτήρια αποδοχής, ώστε η διαμόρφωση να μπορεί να αναθεωρηθεί σε σχέση με την πραγματική εγκατάσταση.

Λίστα ελέγχου επιλογής για ομάδες προμηθειών και μηχανικών

Σημείο μέτρησης

• Καθορίστε εάν το σημείο είναι επιφάνεια δεξαμενής, ενσωματωμένος σωλήνας, έξοδος σωλήνα ανακούφισης πίεσης, γεώτρηση υπόγειων υδάτων, πηγάδι ακινησίας ή υδρολογικός σταθμός.
• Επιβεβαιώστε τη μέγιστη αξιόπιστη κεφαλή, το υψόμετρο αναφοράς, τους περιορισμούς πρόσβασης και την απαιτούμενη εμβέλεια.

Τεχνικό σύστημα

• Ορίστε τον στόχο ακρίβειας και αναφοράς για ανασκόπηση τάσεων, διαχείριση συναγερμού ή επιχειρησιακή αναφορά.
• Επιλέξτε λειτουργία μπαταρίας 4G για απομακρυσμένα σημεία ή RS485 για ενσύρματο δίκτυο απόκτησης.
• Προσδιορίστε την τοποθέτηση, τη γεωμετρία του σωλήνα, τη δρομολόγηση καλωδίων, την προστασία εξαερισμού, τη γείωση, την προστασία από υπερτάσεις και τη μέθοδο επικύρωσης.

Εμπορική και παράδοση

• Ζητήστε το φύλλο δεδομένων, την τεκμηρίωση βαθμονόμησης, το διάγραμμα καλωδίωσης, τις οδηγίες εγκατάστασης, τις λεπτομέρειες IP, τις λεπτομέρειες συσκευασίας, την επιβεβαίωση χρόνου παράδοσης και τους όρους εγγύησης.

Συντήρηση και αποδοχή

• Καθορίστε τα διαστήματα επιθεώρησης και καθαρισμού, την πρόσβαση αντικατάστασης μπαταρίας, όπου ισχύει, τους ελέγχους εξαερισμού, τους ελέγχους καταγραφικών και τη σύγκριση με μια μη αυτόματη ή ελεγμένη αναφορά.

Συνήθη λάθη αγοράς

Η σύγκριση μόνο της ανάλυσης είναι ένα συνηθισμένο σφάλμα. Μια αύξηση της οθόνης 0,1 mm μπορεί να είναι χρήσιμη, αλλά η αποδοχή εξαρτάται επίσης από την ακρίβεια πλήρους κλίμακας, τη γεωμετρία εγκατάστασης, τη συμπεριφορά θερμοκρασίας, τις συνθήκες βαθμονόμησης και τη σταθερότητα της αναφοράς. Ορίστε πρώτα την απαιτούμενη ανοχή απόφασης και, στη συνέχεια, συγκρίνετε το πλήρες όργανο και το σχέδιο εγκατάστασης.

Η επικοινωνία συχνά αποφασίζεται πολύ αργά. Μια συσκευή 4G χαμηλής κατανάλωσης μπορεί να μειώσει την εργασία πεδίου σε απομακρυσμένο σημείο, αλλά χρειάζεται κάλυψη και σχέδιο συντήρησης μπαταρίας. Μια ενσύρματη συσκευή RS485 μπορεί να είναι ευκολότερο να διατηρηθεί σε ένα ολοκληρωμένο δίκτυο απόκτησης, αλλά μόνο εάν η τροφοδοσία, η προστασία καλωδίων, η γείωση και ο έλεγχος υπέρτασης είναι ήδη εντός πεδίου εφαρμογής.

Η παράβλεψη της συντήρησης εξαερισμού δημιουργεί έναν άλλο κίνδυνο που μπορεί να αποφευχθεί. Μια αεριζόμενη αναφορά μπορεί να μειώσει το βαρομετρικό σφάλμα, αλλά η συμπύκνωση, η απόφραξη ή η είσοδος νερού μπορεί να θέσει σε κίνδυνο τις μετρήσεις. Προσθέστε χειροκίνητους ελέγχους αναφοράς μετά την εγκατάσταση, τις πλημμύρες, την κατασκευαστική δραστηριότητα και την αντικατάσταση του αισθητήρα, έτσι ώστε το αρχείο δεδομένων να παραμένει αξιόπιστο.
