Hollow Load Cells for Bridge Cable & Anchor Monitoring: Selection Guide & Specifications

Οι καλωδιωμένες γέφυρες, τα καταστρώματα από προεντεταμένο σκυρόδεμα και οι άγκυρες φραγμάτων βασίζονται σε επακριβώς βαθμονομημένη τάση για τη διατήρηση της δομικής ακεραιότητας. Αποκλίσεις τόσο μικρές όσο πέντε τοις εκατό μπορούν να επιταχύνουν την αποτυχία κόπωσης. Μπορούν επίσης να προκαλέσουν ξαφνική, καταστροφική δομική υπερφόρτωση. Οι παραδοσιακές μέθοδοι μέτρησης δύναμης περιλαμβάνουν μετρητές πίεσης γρύλου και περιοδικές δοκιμές ανύψωσης. Αυτές οι μέθοδοι είναι διαλείπουσες και απαιτούν υψηλή ένταση εργασίας. Επιπλέον, είναι εντελώς ακατάλληλα για μόνιμη, μακροπρόθεσμη δομική παρακολούθηση της υγείας. Αυτό το κενό στην παρακολούθηση αφήνει ευάλωτες τις υποδομές ζωτικής σημασίας.

Η κοίλη φόρτιση παρέχει μια κομψή, μόνιμη λύση σε αυτό το πρόβλημα. Γνωστός και ως κυψέλη διαμπερούς οπής ή δακτυλιοειδούς φόρτισης, αυτός ο αισθητήρας εφαρμόζει απευθείας πάνω από το μπουλόνι, τον τένοντα ή τη ράβδο αγκύρωσης. Μετρά τη θλιπτική δύναμη συνεχώς χωρίς να διακόπτει το δομικό σύστημα. Αυτό το άρθρο θα διερευνήσει τις αρχές λειτουργίας και τα τεχνολογικά πλεονεκτήματα αυτών των αισθητήρων. Θα καλύπτει επίσης την επιλογή μοντέλου, τις βασικές εφαρμογές, την ολοκλήρωση του συστήματος και τα κρίσιμα κριτήρια προμηθειών.

Πώς λειτουργεί πραγματικά ένα δονούμενο σύρμα κοίλου φορτίου: Επεξηγείται η δακτυλιοειδής σχεδίαση πολλαπλών χορδών

Οι μηχανικοί πρέπει να καταλάβουν πώς λειτουργεί πραγματικά ένα δονούμενο συρμάτινο κοίλο φορτίο για να το προσδιορίσουν σωστά. Η συσκευή βασίζεται σε ένα στιβαρό δακτυλιοειδές σώμα δακτυλίου. Αυτός ο δακτύλιος από ελαστικό χάλυβα υποβάλλεται σε αυστηρή επεξεργασία σταθερότητας πολλαπλών σταδίων. Κατανέμει το θλιπτικό φορτίο ομοιόμορφα γύρω από την περιφέρειά του. Αυτή η δακτυλιοειδής σχεδίαση εξαλείφει τα έκκεντρα σφάλματα φόρτωσης που συχνά ταλαιπωρούν τις κυψέλες φόρτωσης επίπεδων πλάκας κατά την εσφαλμένη ευθυγράμμιση εγκαταστάσεων.

Μέσα σε αυτόν τον δακτύλιο, οι κατασκευαστές χρησιμοποιούν μια διάταξη δονούμενου σύρματος πολλαπλών χορδών. Ανάλογα με τη χωρητικότητα, ο αισθητήρας χρησιμοποιεί διαμορφώσεις χορδών τριών, τεσσάρων ή έξι χορδών. Αυτές οι πολλαπλές συγχορδίες κατά μέσο όρο των τιμών τονισμού σε όλη τη διατομή του δακτυλίου. Λόγω αυτής της διάταξης, η σειρά JMZX-3XXXHAT αναφέρει φορτία με εξαιρετικά ευαίσθητη ανάλυση 0,1 έως 1 KN, ακόμη και σε τεράστια χωρητικότητα 8.000 KN πλήρους κλίμακας.

Ο βασικός μηχανισμός είναι η ίδια η αρχή του δονούμενου σύρματος. Κάθε σύρμα χάλυβα εξαιρετικά υψηλής αντοχής ασφαλίζεται με συγκόλληση αγκύρωσης διεθνών προδιαγραφών. Η συχνότητα διέγερσης του σύρματος είναι ευθέως ανάλογη με την τάση του. Αυτή η έξοδος που βασίζεται στη συχνότητα παραμένει εντελώς απρόσβλητη στις διακυμάνσεις της αντίστασης του καλωδίου και στις ηλεκτρομαγνητικές παρεμβολές. Αυτή η ηλεκτρική ατρωσία είναι απαραίτητη σε μεγάλες διαδρομές καλωδίων σε πολυσύχναστα εργοτάξια πολιτικών κατασκευών.

Επιπλέον, ένα ενσωματωμένο έξυπνο τσιπ αποθηκεύει μόνιμα τους μοναδικούς παράγοντες βαθμονόμησης του αισθητήρα. Το τσιπ μπορεί να καταγράψει έως και 800 εγγραφές μετρήσεων, συμπεριλαμβανομένων χρονικών σημάνσεων, θερμοκρασιών και τιμών μηδενικής διόρθωσης. Αυτή η δυνατότητα επιτρέπει στους μηχανικούς να πραγματοποιούν επαλήθευση βαθμονόμησης πεδίου χωρίς να επιστρέψουν τη μονάδα στο εργοστάσιο. Τέλος, ένας ενσωματωμένος αισθητήρας θερμοκρασίας παρέχει αυτόματη διόρθωση θερμοκρασίας σε κάθε κύκλο μέτρησης. Αυτό εξαλείφει τις ψευδείς ενδείξεις που προκαλούνται από τη θερμότητα σε εξωτερικές ή θαμμένες εγκαταστάσεις.

Σύρμα δόνησης έναντι μετρητή τάσης έναντι υδραυλικού: Γιατί το κοίλο στοιχείο VW κερδίζει για μακροπρόθεσμη πολιτική παρακολούθηση

Οι αγοραστές συχνά συγκρίνουν κοίλα κελιά φόρτωσης αποκλειστικά με βάση την αρχική τιμή αγοράς. Ωστόσο, πρέπει να αξιολογήσετε το συνολικό κόστος της παρακολούθησης. Αυτό περιλαμβάνει μακροπρόθεσμη μηδενική μετατόπιση, απαιτήσεις συντήρησης, περιορισμούς απόστασης σήματος και συνολική αξιοπιστία δεδομένων.

• Αντίσταση (φύλλο) κοίλων φορτίων: Αυτοί οι αισθητήρες προσφέρουν χαμηλότερο αρχικό κόστος. Ωστόσο, είναι πολύ ευαίσθητα σε μηδενική μετατόπιση με την πάροδο του χρόνου. Υποφέρουν επίσης από αλλαγές αντίστασης που προκαλούνται από την υγρασία και βασίζονται σε μεγάλο βαθμό σε ενισχυτές για μήκη καλωδίων που υπερβαίνουν τα 50 μέτρα. Είναι ακατάλληλα για μόνιμη παρακολούθηση χωρίς επίβλεψη.
• Υδραυλικά Κυψέλες Φορτίου: Αυτές οι συσκευές αποφεύγουν πλήρως τις ανησυχίες για ηλεκτρικές παρεμβολές. Ωστόσο, απαιτούν συχνή συντήρηση υγρών. Είναι επιρρεπείς σε διαρροές σε ενσωματωμένες ή περιορισμένες δομικές εγκαταστάσεις. Επιπλέον, δεν μπορούν να μεταδώσουν μετρήσεις σε απομακρυσμένους καταγραφείς δεδομένων χωρίς την προσθήκη δευτερευόντων μετατροπέων πίεσης.
• Δονούμενα συρμάτινα κοίλα φόρτισης: Αυτοί οι αισθητήρες παράγουν μια έξοδο συχνότητας που παραμένει σταθερή για δεκαετίες. Τα σήματα μεταδίδονται τέλεια σε διαδρομές καλωδίων κλίμακας χιλιομέτρων χωρίς παραμόρφωση. Δεν απαιτούν αέριο ή υγρό συνεχούς βαθμονόμησης. Είναι πλήρως σφραγισμένα και αδιάβροχα.

Η σειρά JMZX-3XXXHAT διαθέτει 50 χρόνια σχεδιαστική ζωή. Για έργα υποδομής με διάρκεια ζωής 20 έως 50 ετών, το δονούμενο σύρμα κοίλο στοιχείο είναι η μόνη τεχνολογία όπου η αντικατάσταση αισθητήρα στο μέσο του έργου δεν είναι απαραίτητη υπόθεση σχεδιασμού.

Τύπος τεχνολογίας	Μακροπρόθεσμη Σταθερότητα	Μέγιστη λειτουργία καλωδίου	Απαίτηση συντήρησης	Ενσωματωμένη καταλληλότητα
Αντίσταση (φύλλο)	Κακή (Zero Drift)	< 50 μέτρα	Μέτρια (Βαθμονόμηση)	Χαμηλός
Υδραυλικός	Μέτριος	N/A (Απαιτείται μετατροπέας)	Υψηλό (Έλεγχοι υγρών)	Χαμηλός (Κίνδυνος διαρροής)
Δονούμενο καλώδιο	Εξοχος	> 1.000 μέτρα	Μηδέν (Χωρίς συντήρηση)	Υψηλό (Πλήρως σφραγισμένο)

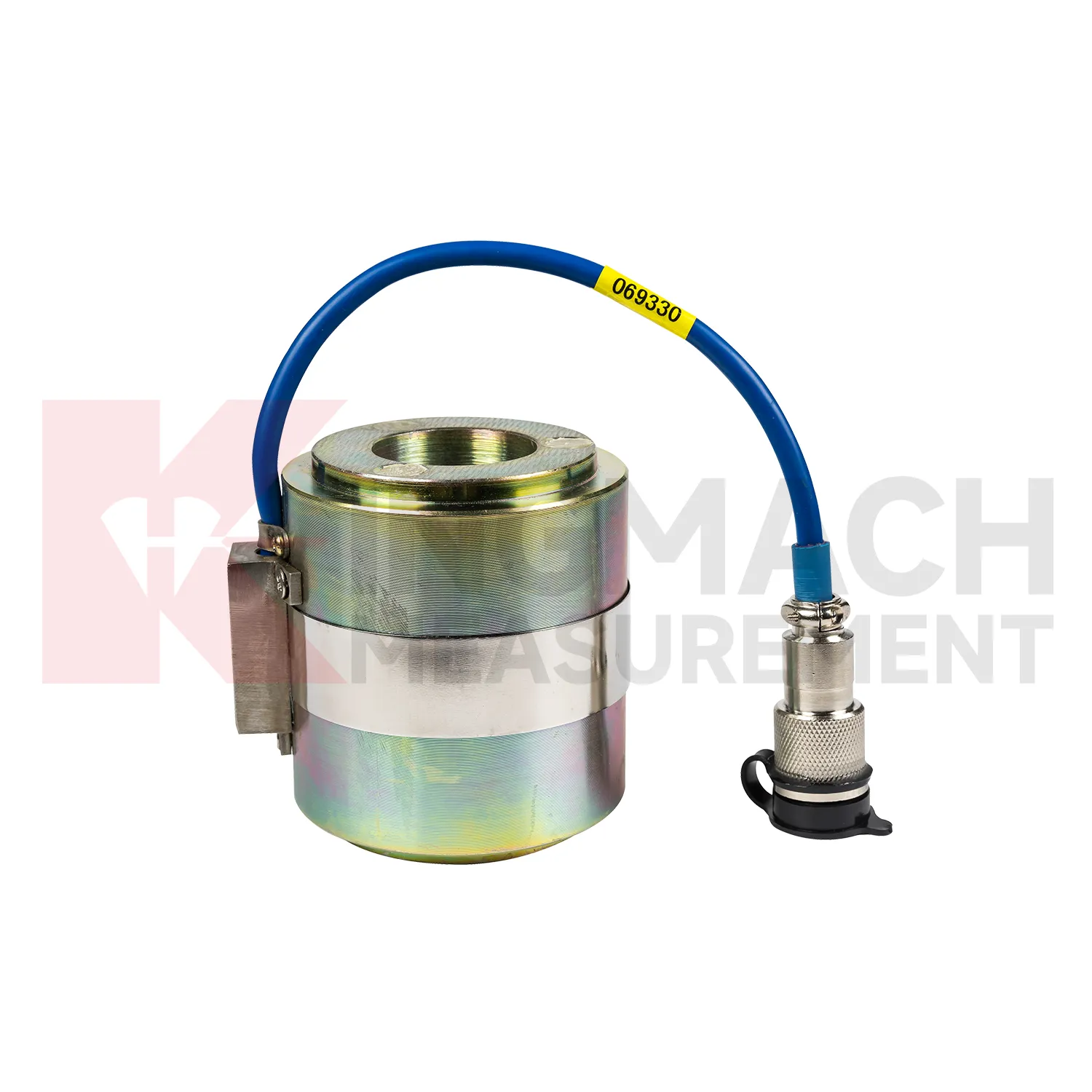

Σειρά JMZX-3XXXHAT: Εύρος χωρητικότητας, διαμόρφωση χορδής και αναφορά διαστάσεων

Οι μηχανικοί προμηθειών χρειάζονται ακριβείς προδιαγραφές για την αντιστοίχιση των αισθητήρων με τα επίπεδα φορτίου του έργου. Η σειρά JMZX-3XXXHAT προσφέρει μια ολοκληρωμένη γκάμα χωρητικότητας που εκτείνεται από 500 KN έως 8.000 KN σε οκτώ βασικά μοντέλα. Αυτή η εκτεταμένη γκάμα καλύπτει τα πάντα, από άγκυρες μονής πέτρας μέχρι τεράστια καλωδιωτά καλώδια γέφυρας.

Ο αριθμός των χορδών κλιμακώνεται έξυπνα με τη χωρητικότητα του αισθητήρα. Τα μοντέλα έως 2.000 KN χρησιμοποιούν διαμόρφωση τριών χορδών. Το μοντέλο 3.000 KN χρησιμοποιεί τέσσερις συγχορδίες. Τα μοντέλα με βαθμολογία 4.000 KN και άνω χρησιμοποιούν έξι συγχορδίες. Αυτή η δομική κλιμάκωση διατηρεί την ακρίβεια μέτρησης καθώς αυξάνεται η διάμετρος του δακτυλίου. Η ευαισθησία του αισθητήρα είναι 0,1 KN σε επίπεδο 500 KN. Πηγαίνει σε ευαισθησία 1 KN για όλα τα μοντέλα άνω των 1.000 KN. Αυτή η ακρίβεια ικανοποιεί εύκολα την τυπική απαίτηση ±0,1% που βρίσκεται στους κωδικούς παρακολούθησης δομικών καλωδίων.

Αυτές οι κυψέλες φορτίου διαθέτουν ένα συμπαγές ύψος που κυμαίνεται από 90 έως 130 χιλιοστά. Αυτό το χαμηλό προφίλ ταιριάζει άψογα με τις τυπικές κεφαλές αγκύρωσης και τα συγκροτήματα πλακών ρουλεμάν χωρίς να απαιτούνται δομικές τροποποιήσεις. Για μη τυποποιημένες διαμέτρους οπών ή μοναδικές περιβαλλοντικές ανάγκες, διατίθεται επίσης προσαρμοσμένο μοντέλο JMZX-3X00.

Πίνακας αναφοράς μοντέλου JMZX-3XXXHAT

Μοντέλο	Ικανότητα	Ευαισθησία	Εσωτερική οπή (Ø)	Υψος	Διαμόρφωση
JMZX-3405AT	500 KN	0,1 KN	70 χλστ	90 χλστ	3-chord
JMZX-3410AT	1.000 KN	1 KN	100 χλστ	90 χλστ	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 χλστ	120 χλστ	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 χλστ	120 χλστ	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 χλστ	130 χλστ	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 χλστ	130 χλστ	6-chord
JMZX-3560AT	6.000 KN	1 KN	240 χλστ	130 χλστ	6-chord
JMZX-3580AT	8.000 KN	1 KN	280 χλστ	130 χλστ	6-chord

Πού αναπτύσσονται οι κυψέλες κοίλου φορτίου: Έξι μηχανολογικά σενάρια υψηλών στοιχημάτων

Οι μηχανικοί αναπτύσσουν κοίλες κυψέλες φορτίου σε διάφορα περιβάλλοντα υψηλού πονταρίσματος. Κάθε εφαρμογή παρουσιάζει συγκεκριμένους λόγους ασφαλείας και μακροπρόθεσμες προκλήσεις παρακολούθησης.

• Καλωδιωτές & Κρεμαστές Γέφυρες: Τα καλώδια στήριξης πρέπει να παραμένουν εντός 3 έως 5 τοις εκατό της τάνυσης σχεδιασμού για να διασφαλιστεί η συμμόρφωση με τη διάρκεια ζωής της κόπωσης. Τα κοίλα δονούμενα συρμάτινα δυναμικά στοιχεία κάθονται μόνιμα στη ζώνη αγκύρωσης. Παρέχουν συνεχή δεδομένα δύναμης καλωδίου απευθείας στα συστήματα διαχείρισης γεφυρών. Αυτό αντικαθιστά πλήρως τις δαπανηρές, περιοδικές δοκιμές ανύψωσης.
• Κατασκευές Μετατάνυσης Σκυροδέματος: Η απώλεια δύναμης τενόντων συμβαίνει προοδευτικά λόγω ερπυσμού, συρρίκνωσης και χαλάρωσης σε τσιμεντένιες γέφυρες και δομές πυρηνικού περιορισμού. Οι ενσωματωμένες δακτυλιοειδείς κυψέλες φόρτωσης κάθονται πάνω από την πλάκα έδρασης αγκύρωσης. Παρακολουθούν τη μακροπρόθεσμη εξέλιξη της δύναμης. Αυτά τα δεδομένα ενημερώνουν άμεσα τις μελλοντικές αποφάσεις επανέντασης.
• Dam & Slope Anchors: Τα μπουλόνια βράχου και οι αρμολογημένες άγκυρες σταθεροποιούν τα κολοβώματα των φραγμάτων και κόβουν πλαγιές. Αυτά είναι κρίσιμα στοιχεία ασφαλείας. Το αδιάβροχο, ανθεκτικό στη διάβρωση JMZX-3XXXHAT ταιριάζει απόλυτα σε μακροχρόνια παρακολούθηση σε συνθήκες κορεσμένου, θαμμένου ή βυθισμένου εδάφους.
• Κατασκευή Σιδηροδρόμων & Αυτοκινητοδρόμων: Οι τοίχοι αντιστήριξης και οι εδαφικοί τοίχοι καρφιών χρησιμοποιούν συστήματα προσωρινής και μόνιμης αγκύρωσης. Αυτά τα συστήματα απαιτούν ακριβή επαλήθευση φορτίου κατά τη διάρκεια της δοκιμής αποδοχής και κατά τη διάρκεια της ενεργής υπηρεσίας. Η κοίλη φόρτιση χειρίζεται και τις δύο εργασίες ως μία εγκατεστημένη μονάδα.
• Θεμέλια Ανεμοπύργων: Οι τεχνικοί πρέπει να επαληθεύουν και να παρακολουθούν την προένταση του μπουλονιού αγκύρωσης στις φλάντζες της βάσης του πύργου της ανεμογεννήτριας. Οι κοίλες κυψέλες φόρτισης παρέχουν μια άμεση, μη παρεμβατική μέτρηση. Δεν απαιτούν καμία απολύτως τροποποίηση στο ίδιο το σύστημα μπουλονιών αγκύρωσης.
• Συστήματα Ανύψωσης & Γερανών: Οι κοίλες κυψέλες που τοποθετούνται σε δεσμό ή σχισμή μετρούν δυναμικά και στατικά φορτία σε εξοπλισμό ανύψωσης βαρέων βαρών. Οι συμπαγείς διαστάσεις και η ψηφιακή απόδοση εκτιμώνται ιδιαίτερα σε αυτή τη βιομηχανική δευτερογενή αγορά.

Από τον αισθητήρα στο ταμπλό: Ενσωμάτωση κυψελών κοίλων φορτίων σε ένα πλήρες σύστημα δεδομένων SHM

Ένα μεμονωμένο κοίλο φόρτωμα είναι τόσο χρήσιμο όσο το σύστημα δεδομένων που το περιβάλλει. Πρέπει να ενσωματώσετε αυτούς τους αισθητήρες σε ένα πλήρες, ολοκληρωμένο δομικό σύστημα παρακολούθησης της υγείας.

• Ανάγνωση κατ' απαίτηση: Οι συμβατές μονάδες ανάγνωσης δονούμενου σύρματος της Kingmach εμφανίζουν τιμές άμεσου φορτίου σε Kilonewtons (KN). Διαβάζουν τους αποθηκευμένους συντελεστές βαθμονόμησης απευθείας από το τσιπ μνήμης του αισθητήρα. Δεν χρειάζεστε εξωτερικούς πίνακες βαθμονόμησης χαρτιού στο χώρο εργασίας.
• Αυτοματοποιημένη λήψη δεδομένων: Τα καταγραφικά δεδομένων πολλαπλών καναλιών υποστηρίζουν συστοιχίες αισθητήρων JMZX-3XXXHAT με καλώδιο bus. Προσφέρουν διαμορφώσιμα διαστήματα ψηφοφορίας, όρια συναγερμού και επιλογές τηλεμετρίας εξ αποστάσεως όπως 4G, LoRa ή Ethernet. Αυτό επιτρέπει την πραγματική παρακολούθηση 24/7 χωρίς επιτήρηση τεράστιων συστοιχιών καλωδίων.
• Καλώδια οργάνων: Τα θωρακισμένα καλώδια VW Kingmach διατηρούν άψογα την ακεραιότητα του σήματος. Αποδίδουν τέλεια σε διαδρομές πολλών εκατοντάδων μέτρων σε περιβάλλοντα πολιτικών κατασκευών με ηλεκτρικό θόρυβο.
• Λογισμικό οπτικοποίησης: Οι πίνακες εργαλείων λογισμικού σε πραγματικό χρόνο εμφανίζουν τάσεις φορτίου και διορθωμένες τιμές θερμοκρασίας. Παράγουν αυτόματες ειδοποιήσεις υπερφόρτωσης και διευκολύνουν την ανάλυση ιστορικών τάσεων. Αυτό υποστηρίζει άμεσα αξιολογήσεις δομικής ασφάλειας και ροές εργασιών συντήρησης.

Ο καθορισμός του αισθητήρα, του καταγραφικού και του λογισμικού από έναν ενοποιημένο κατασκευαστή εξαλείφει τους κινδύνους συμβατότητας υλικολογισμικού. Επίσης, απλοποιεί δραματικά τις κλιμακώσεις τεχνικής υποστήριξης σε διεθνή έργα.

Καθορισμός και προμήθεια μιας κοίλης κυψέλης φόρτωσης: Έξι ερωτήσεις που πρέπει να κάνει κάθε διεθνής αγοραστής

Οι διεθνείς ομάδες προμηθειών χρειάζονται ένα αντικειμενικό πλαίσιο για την αξιολόγηση των Κινέζων κατασκευαστών αισθητήρων. Θα πρέπει να κάνετε έξι κρίσιμες ερωτήσεις όταν προμηθεύεστε μια κοίλη φόρτιση.

1. Ο αισθητήρας διαθέτει πιστοποίηση ανιχνεύσιμη;
Πρέπει να απαιτήσετε αυστηρή συμμόρφωση με πρότυπα όπως GB/T 13606-2007 και DL/T 269-2022. Οι επαληθευμένοι αισθητήρες τρίτων μειώνουν σημαντικά την τριβή έγκρισης έργου.

2. Είναι η βαθμονόμηση ανιχνεύσιμη απευθείας στη συσκευή;
Η κοίλη φόρτιση Kingmach αποθηκεύει σταθερές βαθμονόμησης σε ένα ενσωματωμένο τσιπ. Αυτό εξαλείφει την εξάρτηση από την εγγραφή χαρτιού. Επιτρέπει την εύκολη επαλήθευση πεδίου με μια τυπική μονάδα ανάγνωσης.

3. Ποια είναι η αναφερόμενη διάρκεια ζωής;
Πρέπει να επιμείνετε σε μια επίσημα τεκμηριωμένη φιγούρα ζωής. Η 50ετής διάρκεια ζωής της κοίλης φόρτισης Kingmach θα πρέπει να χρησιμεύει ως συμβατική γραμμή βάσης, όχι απλώς ως προφορική διαβεβαίωση.

4. Μπορεί ο προμηθευτής να προσαρμόσει το προϊόν;
Τα έργα υποδομής απαιτούν συχνά μη τυπικές διαμέτρους οπών, συγκεκριμένα εύρη χωρητικότητας ή μοναδικούς τύπους συνδετήρων. Ένας κατασκευαστής με ισχυρές δυνατότητες εσωτερικής σχεδίασης θα ανταποκριθεί σε ημέρες και όχι σε μήνες.

5. Πώς φαίνεται η υποστήριξη μετά την πώληση;
Αναζητήστε μια τεχνική τηλεφωνική γραμμή 24/7 με χρόνο αρχικής απόκρισης μία ώρα. Πολύπλοκα ζητήματα πρέπει να επιλυθούν εντός 48 ωρών. Αυτή η ανταπόκριση είναι κρίσιμη για ζωντανά έργα υποδομής.

6. Το χρονοδιάγραμμα παράδοσης υποστηρίζεται συμβατικά;
Ο προμηθευτής πρέπει να προσφέρει σε απόθεμα τυπικά μοντέλα εντός 48 ωρών. Οι παραγγελίες σε κλίμακα έργου απαιτούν αυστηρά συμβατικά χρονοδιαγράμματα και τακτικές ενημερώσεις προόδου παραγωγής.

Επιλέγοντας την εμπιστοσύνη έναντι της εικασίας: το πλαίσιο απόφασης και το επόμενο βήμα

Οι κοίλες κυψέλες φόρτισης μεταμορφώνουν θεμελιωδώς την παρακολούθηση της δύναμης του καλωδίου. Αντικαθιστούν τις περιοδικές, παρεμβατικές ασκήσεις δοκιμών με ένα συνεχές, αυτοματοποιημένο σύστημα ασφαλείας. Πρέπει να ακολουθείτε ένα σαφές πλαίσιο απόφασης. Αρχικά, επιβεβαιώστε τον τύπο φορτίου και τη συνολική χωρητικότητα. Δεύτερον, επιλέξτε τη σωστή διαμόρφωση συγχορδίας. Τρίτον, επαληθεύστε την ακριβή διάμετρο της οπής για τον συγκεκριμένο τένοντα ή την άγκυρά σας. Τέταρτον, επιβεβαιώστε τις απαιτήσεις στεγανοποίησης και θερμοκρασίας. Τέλος, ενσωματώστε τον αισθητήρα με ένα αξιόπιστο λογισμικό καταγραφής δεδομένων και οπτικοποίησης.

Η 50ετής διάρκεια ζωής του κοίλου φορτίου Kingmach παρέχει απίστευτη μακροπρόθεσμη αξία. Το συνολικό κόστος ιδιοκτησίας περιλαμβάνει αποφευχθείσες επανεγκαταστάσεις, εκ νέου βαθμονόμηση και αποτροπή απώλειας δεδομένων. Αυτό το μακροπρόθεσμο κόστος είναι σημαντικά χαμηλότερο από τις φθηνότερες εναλλακτικές τεχνολογίες αλουμινόχαρτου. Εάν δεν είστε βέβαιοι ποιο μοντέλο JMZX-3XXXHAT ταιριάζει στο έργο σας, μπορείτε να μοιραστείτε τις προδιαγραφές σας με την ομάδα μηχανικών της Kingmach. Θα παρέχουμε μια δωρεάν πρόταση μοντέλου και μια προσαρμοσμένη προσφορά.

Σχεδιάζετε μια καλωδιωτή γέφυρα ή ένα έργο αγκύρωσης; Λάβετε μια δωρεάν πρόταση αισθητήρα + προσαρμοσμένη προσφορά από τους μηχανικούς της Kingmach — απόκριση εντός 24 ωρών.
🔗 [ Λάβετε τη δωρεάν σύστασή μου → ]
📧 [email protected]

Συχνές ερωτήσεις

1. Ποια είναι η διαφορά μεταξύ μιας κοίλης κυψέλης φορτίου και μιας κυψέλης συμπαγούς φορτίου;

Ένα κοίλο κύλινδρο φόρτωσης διαθέτει μια κεντρική οπή που επιτρέπει σε ένα μπουλόνι ή ένα καλώδιο να περάσει εντελώς μέσα από αυτό, μετρώντας την τάση αντιδρώντας σε μια πλάκα αγκύρωσης. Μια συμπαγής κυψέλη φόρτισης στερείται αυτής της κεντρικής οπής και συνήθως μετρά την άμεση συμπίεση ή τάνυση εντός γραμμής.

2. Πώς εγκαθιστάτε μια κοίλη φόρτιση σε έναν τένοντα μετά την τάση;

Σύρετε τον δακτυλιοειδή αισθητήρα απευθείας πάνω από τον τένοντα ή τη ράβδο αγκύρωσης πριν συνδέσετε την κεφαλή αγκύρωσης και την πλάκα έδρασης. Η κυψέλη φορτίου τοποθετείται με ασφάλεια μεταξύ της κατασκευής σκυροδέματος και του χαλύβδινου μπλοκ αγκύρωσης.

3. Μπορούν να χρησιμοποιηθούν κοίλες κυψέλες για δυναμική μέτρηση φορτίου;

Τα δονούμενα συρμάτινα κοίλα φορτίου υπερέχουν σε στατικά και αργά μεταβαλλόμενα φορτία λόγω του φυσικού χρόνου που απαιτείται για τη σάρωση της συχνότητας του σύρματος. Για δυναμικά φορτία υψηλής συχνότητας, προτιμάται γενικά το ωμικό φύλλο ή οι πιεζοηλεκτρικές κυψέλες φορτίου.

4. Τι μήκος καλωδίου υποστηρίζεται από ένα δονούμενο συρμάτινο κοίλο φορτίο;

Επειδή χρησιμοποιούν μια έξοδο που βασίζεται στη συχνότητα αντί για ένα σήμα τάσης, οι αισθητήρες δόνησης καλωδίων μπορούν εύκολα να μεταδώσουν ακριβή δεδομένα σε θωρακισμένα καλώδια που υπερβαίνουν τα 1.000 μέτρα χωρίς απώλεια ή παραμόρφωση σήματος.

5. Πώς μια σχεδίαση πολλών χορδών βελτιώνει την ακρίβεια κυψελών φορτίου;

Η σχεδίαση πολλών χορδών χωρίζει αρκετά ανεξάρτητα δονούμενα καλώδια ομοιόμορφα γύρω από την εσωτερική περιφέρεια της κυψέλης φόρτωσης. Αυτό υπολογίζει τον μέσο όρο των μετρήσεων τάσης σε όλο το δακτύλιο, το οποίο εξαλείφει ενεργά τα σφάλματα που προκαλούνται από εκτός κέντρου ή έκκεντρη φόρτιση.

6. Μπορώ να συνδυάσω κοίλες φόρτισης με δονούμενους μετρητές τάσης σύρματος σε ένα σύστημα παρακολούθησης;

Ναί. Οι κοίλες κυψέλες φόρτισης και οι μετρητές καταπόνησης δονούμενου σύρματος συχνά ενσωματώνονται στο ίδιο σύστημα παρακολούθησης. Η κυψέλη φορτίου μετρά την εφαρμοζόμενη δύναμη, ενώ το μετρητή τάσης μετρά τη δομική παραμόρφωση, παρέχοντας συμπληρωματικά δεδομένα για πιο ακριβή εκτίμηση της απόδοσης.

7. Ποια είναι η διαφορά μεταξύ των διαμορφώσεων πολλών χορδών και μονόφωνων και πότε πρέπει να επιλέξω το καθένα;

Μια διαμόρφωση μονής χορδής μετρά το φορτίο σε μια συγκεκριμένη τοποθεσία και είναι κατάλληλη για απλές εφαρμογές παρακολούθησης φορτίου. Μια διαμόρφωση πολλαπλών χορδών παρακολουθεί τα φορτία σε πολλά μέλη ή σημεία, καθιστώντας την ιδανική για πολύπλοκες κατασκευές όπου η κατανομή και η ισορροπία φορτίου είναι κρίσιμες.

8. Πώς μπορώ να επαληθεύσω την μακροπρόθεσμη υγεία του αισθητήρα χωρίς να αφαιρέσω την εγκατεστημένη μονάδα;

Η μακροπρόθεσμη υγεία των αισθητήρων μπορεί να επαληθευτεί μέσω τακτικών μηδενικών ελέγχων, ανάλυσης τάσεων ιστορικών δεδομένων, σύγκρισης με παρακείμενους αισθητήρες και τακτικής επιθεώρησης καλωδίων και συνδέσεων. Αυτές οι μέθοδοι βοηθούν στον εντοπισμό πιθανών προβλημάτων μετατόπισης ή απόδοσης χωρίς να αφαιρέσετε τον αισθητήρα από τη λειτουργία.

9. Ποιες υπηρεσίες εγγύησης και επαναβαθμονόμησης προσφέρει η Kingmach διεθνώς;

Η Kingmach υποστηρίζει διεθνείς πελάτες με τεχνικές συμβουλές, καθοδήγηση εγκατάστασης, βοήθεια κατά την έναρξη λειτουργίας και εξυπηρέτηση μετά την πώληση καθ' όλη τη διάρκεια του κύκλου ζωής του έργου. Όλες οι κυψέλες φόρτωσης παρέχονται με εργοστασιακά δεδομένα βαθμονόμησης και τεκμηρίωση ποιότητας. Για προγράμματα μακροπρόθεσμης παρακολούθησης, η Kingmach μπορεί να παρέχει υποστήριξη επαλήθευσης βαθμονόμησης, συστάσεις αξιολόγησης απόδοσης και τεχνική βοήθεια για τη διατήρηση της αξιοπιστίας των μετρήσεων. Οι πελάτες μπορούν να επικοινωνήσουν απευθείας με την ομάδα μηχανικών για αντιμετώπιση προβλημάτων, σχεδιασμό αντικατάστασης και υποστήριξη βελτιστοποίησης συστήματος όταν απαιτείται.

---

Γράφτηκε από την Kingmach Engineering Team — υποστηρίζει έργα υποδομής παγκοσμίως από το 2001
