Κατανόηση των 9 τύπων κυψελών φορτίου: Οδηγός επιλογής μηχανικής

Ο τύπος της κυψέλης φόρτισης δεν είναι επιλογή προϊόντος - είναι μια απόφαση μηχανικής

Σε θεμέλια πασσάλων γεφυρών, συστήματα υποστήριξης σήραγγας, έργα ασφάλειας φραγμάτων και παρακολούθηση βαθέων θεμελίων, το κόστος επιλογής λανθασμένου αισθητήρα ακόμη και μία φορά υπερβαίνει κατά πολύ την εξοικονόμηση από τη χαμηλότερη τιμή προμήθειας. Η επιλογή ενός αισθητήρα φορτίου δεν αφορά απλώς «ποια μάρκα να αγοράσω», αλλά μάλλον «ποια φυσική αρχή ταιριάζει με τη φέρουσα δομή μου». Αυτό το άρθρο εξετάζει εννέα προϊόντα αισθητήρων από την Kingmach, που καλύπτουν τεχνολογίες δόνησης σύρματος (VW) και διαφορικής πίεσης, για να βοηθήσει τους μηχανικούς να ταιριάζουν με ακρίβεια τον εξοπλισμό με βάση τις πραγματικές μετρούμενες φυσικές παραμέτρους —όπως συγκεντρωμένη δύναμη, κατανεμημένη πίεση, πίεση νερού πόρων και στάθμη νερού— και να αποφύγουν το κοινό λάθος στην επιλογή αισθητήρων που απλώς «μοιάζουν παρόμοιοι.”

Γρήγορη αναφορά προϊόντος (Ταχύς εντοπιστής)

Μετρημένη φυσική ποσότητα	Συνιστώμενος αισθητήρας	Βασική Τεχνολογία
Συγκεντρωμένη Δύναμη — Ράβδος / Διαμπερής Τρύπα Καλωδίου	Κοίλη φόρτισης JMZX-3XXXHAT	VW, Δακτυλιοειδής δομή πολλαπλών χορδών
Συγκεντρωμένη δύναμη — Άμεση συμπίεση	Κυψέλη στερεού φορτίου JMZX-35XXHAT	VW, Στερεά δομή πολλαπλών χορδών
Αξονική δύναμη — Μακροχρόνια παρακολούθηση ράβδων / καλωδίων	Αξονικός μετρητής δύναμης JMZX-38XXAT	VW, Strain Isolation
Αξονική Δύναμη — Στάδιο Κατασκευής	Μετρητής αξονικής δύναμης ξυλοτύπου	VW, ανθεκτικό στην κατασκευή
Κατανεμημένη Πίεση Γης	Κυψέλη πίεσης γείωσης JMZX-50XXAT / 51XXAT	VW, Επιφάνεια που φέρει πίεση μεγάλης περιοχής
Πίεση νερού πόρων — Βαθύ στρώμα	Πιεζόμετρο JMZX-55XXHAT	VW, Ενσωματωμένος Τύπος
Στάθμη νερού — Ενσύρματο Παρατηρητήριο	Μετρητής στάθμης νερού JMYC-67XXAD	Διαφορική πίεση, RS485
Επίπεδο νερού — Ασύρματη / Απομακρυσμένη περιοχή	Μετρητής στάθμης νερού JMYC-67XXAWL	Διαφορική πίεση, 4G

The Sensing Technologies Behind the Range

Δύο ξεχωριστές τεχνολογίες ανίχνευσης καλύπτουν αυτήν την ολοκληρωμένη σειρά εννέα προϊόντων. Η τεχνολογία δονούμενου σύρματος (VW) παρέχει τη βάση για όλους τους αισθητήρες δομικής δύναμης και τα πιεζόμετρα. Μέσα σε έναν αισθητήρα VW, ένα τεντωμένο ατσάλινο σύρμα δονείται με φυσική συχνότητα. Η παραμόρφωση του περιβάλλοντος ελαστικού στοιχείου υπό φορτίο μετατοπίζει την τάση του σύρματος, η οποία μεταβάλλει τη συχνότητα δόνησης του. Αυτή η μετρήσιμη σχέση συχνότητας προς δύναμη αποτελεί τη βάση της μέτρησης. Η τεχνολογία VW κυριαρχεί στις εφαρμογές γεωτεχνικής και δομικής παρακολούθησης της υγείας (SHM). Η έξοδός του που βασίζεται στη συχνότητα παραμένει εντελώς απρόσβλητη στις διακυμάνσεις της αντίστασης του καλωδίου, στην είσοδο υγρασίας και στις ηλεκτρομαγνητικές παρεμβολές (EMI). Αυτές οι ακριβείς συνθήκες συχνά ακυρώνουν τους αισθητήρες μετρητή αντίστασης σε θαμμένες, βυθισμένες και μακροχρόνιες εγκαταστάσεις πεδίου.

Η δεύτερη οικογένεια χρησιμοποιεί τεχνολογία ανίχνευσης διαφορικής πίεσης. Ένα ευαίσθητο στην πίεση διάφραγμα εκτρέπεται υπό υδροστατική πίεση υγρού. Μια ενσωματωμένη CPU και ένας μετατροπέας AD 16-bit μετατρέπουν αυτή τη φυσική εκτροπή σε ψηφιακή τιμή στάθμης νερού. Αυτή η τεχνολογία είναι ιδανική για παρακολούθηση της στάθμης ανοιχτού νερού. Ο σχεδιασμός του αεριζόμενου καλωδίου εξαλείφει τις ατμοσφαιρικές παρεμβολές, ώστε ο αισθητήρας να λειτουργεί με ακρίβεια παρουσία βαρομετρικών διακυμάνσεων. Αυτοί οι αισθητήρες εξάγουν ασύρματα ψηφιακά σήματα 4G ή RS485 για απομακρυσμένους σταθμούς χωρίς επίβλεψη και επιτυγχάνουν ανάλυση σε επίπεδο χιλιοστών σε σωλήνες στάθμης νερού. Τα πιεζόμετρα δονούμενου σύρματος απλά δεν έχουν σχεδιαστεί για να πληρούν αυτές τις συγκεκριμένες απαιτήσεις απόδοσης ανοιχτού νερού. Τελικά, η βασική τεχνολογία παρέχει την πλατφόρμα, αλλά η συγκεκριμένη διαμόρφωση δύναμης του έργου καθορίζει τον ακριβή τύπο προϊόντος που απαιτείται.

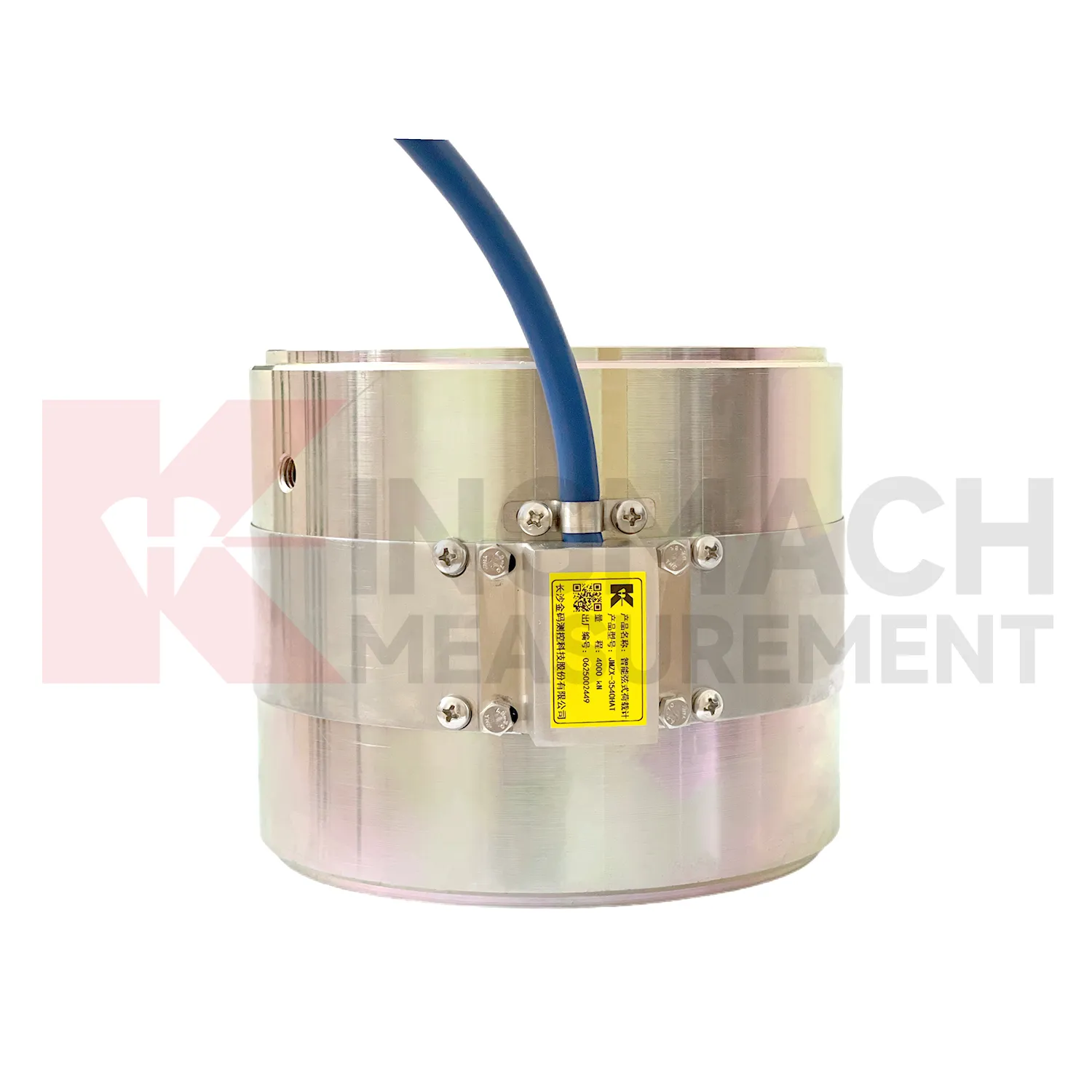

Τύπος 1 — Κυψέλη στερεού φορτίου: Το ένθετο δομικής συμπίεσης

Η κυψέλη στερεού φορτίου μεταφέρει άμεσα δομικό φορτίο αντί να το ανιχνεύει απλώς.

Διαδρομή φόρτωσης: Δύναμη εισέρχεται στην επάνω επιφάνεια έδρασης του αισθητήρα. Στη συνέχεια, η δύναμη ταξιδεύει μέσω της πλήρους διατομής του σώματος από συμπαγή ελαστικό χάλυβα. Τέλος, η δύναμη εξέρχεται από την κάτω επιφάνεια του ρουλεμάν.

Εφαρμογές: Οι μηχανικοί χρησιμοποιούν αυτόν τον τύπο για την παρακολούθηση των καθισμάτων με την προβλήτα της γέφυρας και τη δοκιμή φορτίου πασσάλων. Στη δοκιμή πασσάλων, το πλήρες φορτίο δοκιμής διέρχεται πλήρως από το σώμα του κυττάρου. Εξυπηρετεί επίσης την επαλήθευση της δύναμης του υδραυλικού γρύλου σε εργασίες μετά την τάση και την προσωρινή παρακολούθηση συμπίεσης εργασιών.

Βασικές Προδιαγραφές: Οι χωρητικότητες κυμαίνονται από 1.000 έως 10.000 kN με αυστηρή ανάλυση 0,1 kN σε όλο το φάσμα. Τα μοντέλα διαθέτουν διαμόρφωση 3 χορδών για χαμηλότερα εύρη και διαμόρφωση 6 χορδών για υψηλότερα εύρη. Η θερμοκρασία λειτουργίας κυμαίνεται από -30°C έως +80°C. Η μονάδα ανέχεται υπερφόρτωση από 300 έως 400% της ονομαστικής χωρητικότητάς της. Ένα ενσωματωμένο τσιπ HAT αποθηκεύει τους συντελεστές βαθμονόμησης, διορθώνει αυτόματα τη θερμοκρασία και αποθηκεύει 600 εγγραφές μετρήσεων. Ο αισθητήρας φέρει πιστοποίηση GB/T 13606-2007.

Σκληρό όριο: Αυτό το στοιχείο διαθέτει συμπαγή σχεδιασμό χωρίς κεντρική οπή. Οι χρήστες δεν μπορούν να το εγκαταστήσουν σε οποιαδήποτε ράβδο ή καλώδιο που πρέπει να περάσει από τον αισθητήρα. Η προσπάθεια αυτής της προσαρμογής δημιουργεί έκκεντρη φόρτιση που ακυρώνει όλες τις καταγεγραμμένες μετρήσεις.

Τύπος 2 — Κοίλη κυψέλη φόρτισης: Η οθόνη αγκύρωσης μέσω ράβδου

Η κοίλη φόρτιση παρέχει δακτυλιοειδές σχεδιασμό με διάρκεια ζωής 50 ετών.

Διαδρομή φόρτωσης: Ο αισθητήρας διαθέτει ένα δακτυλιοειδές σώμα με μια κεντρική οπή. Μια ράβδος, ένα μπουλόνι ή ένας τένοντας διέρχεται από αυτήν την οπή χωρίς ποτέ να έρχεται σε επαφή με το εσωτερικό τοίχωμα. Το δομικό παξιμάδι ή πλάκα αγκύρωσης φέρει απευθείας τη δακτυλιοειδή όψη. Το σώμα του δακτυλίου συμπιέζεται ομοιόμορφα γύρω από την περιφέρειά του και πολλαπλές συγχορδίες VW κατά μέσο όρο του σήματος σε ολόκληρο τον δακτύλιο.

Εφαρμογές: Οι συνήθεις εφαρμογές περιλαμβάνουν την παρακολούθηση προέντασης αγκύρωσης και μπουλονιών βράχου. Μετρά αποτελεσματικά τη δύναμη του καλωδίου σε γέφυρες και τοίχους αντιστήριξης. Οι μηχανικοί βασίζονται σε αυτό για την παρακολούθηση της δύναμης του φράγματος και της υδροηλεκτρικής ενέργειας. Είναι ιδανικό για παρακολούθηση εκ των υστέρων σε υπάρχουσες κατασκευές επειδή δεν απαιτεί αποσυναρμολόγηση του δομικού μέλους.

Βασικές Προδιαγραφές: Οι τυπικές χωρητικότητες κυμαίνονται από 500 έως 8.000 kN, αν και εξακολουθούν να διατίθενται προσαρμοσμένα μοντέλα. Χρησιμοποιεί διαμόρφωση μέτρησης από 3 έως 6 χορδές. Η σχεδιασμένη διάρκεια ζωής εκτείνεται σε 50 χρόνια. Αυτή η μακροζωία βασίζεται σε ελαστικό σώμα από χάλυβα επεξεργασμένο με σταθερότητα πολλαπλών σταδίων, σύρματα VW εξαιρετικά υψηλής αντοχής και συγκόλληση αγκύρωσης διεθνών προδιαγραφών. Το ενσωματωμένο τσιπ HAT αποθηκεύει ενεργά 800 εγγραφές μετρήσεων. Διαθέτει διπλή πιστοποίηση με GB/T 13606-2007 και DL/T 269-2022. Το τελευταίο είναι ένα πρότυπο υδραυλικής μηχανικής που είναι αυστηρά υποχρεωτικό για τη συμμόρφωση των έργων φράγματος και υδροηλεκτρικής ενέργειας.

Σκληρό όριο: Η δακτυλιοειδής γεωμετρία απαιτεί μια διαμπερή ράβδο σωστού μεγέθους. Η τοποθέτηση ενός κοίλου στοιχείου σε μια επίπεδη στοίβα συμπίεσης χωρίς διαμπερές μέλος παράγει ένα ανομοιόμορφο πεδίο τάσης και δημιουργεί εξαιρετικά αναξιόπιστες μετρήσεις.

4. Τύπος 3 — Μετρητής αξονικού φορτίου δύναμης: Μέτρηση δύναμης καλωδίου και γόνατου με την πάροδο του χρόνου

Ο μετρητής αξονικής δύναμης καταλαμβάνει μια ξεχωριστή θέση μέτρησης μεταξύ συμπαγών και κοίλων κυψελών.

Διαδρομή φόρτωσης: Ο αισθητήρας συνδέεται απευθείας ή σφίγγει γύρω από ένα επίμηκες δομικό στοιχείο. Μετρά ενεργά τη συνιστώσα της αξονικής δύναμης κατά μήκος του πρωτεύοντος άξονα του μέλους. Ο σχεδιασμός απομονώνει σκόπιμα την αξονική δύναμη από οποιαδήποτε στιγμή κάμψης. Μια τυπική κυψέλη συμπίεσης δεν μπορεί να παρέχει αυτήν την κρίσιμη ικανότητα απομόνωσης.

Εφαρμογές: Παρέχει μακροχρόνια παρακολούθηση της δύναμης των καλωδίων σε καλωδιωμένες γέφυρες, κρεμαστές γέφυρες και προηγμένα συστήματα σταθεροποίησης κλίσης. Παρακολουθεί τη δύναμη αντηρίδας και στερέωσης σε τοίχους αντιστήριξης και βαθιές εκσκαφές. Ανιχνεύει επίσης τη χαλάρωση πριν από την καταπόνηση και την ανακατανομή φορτίου σε κατασκευές που υποστηρίζονται από καλώδια κατά τη διάρκεια της λειτουργικής ζωής τους.

Βασικές Προδιαγραφές: Ο αισθητήρας χρησιμοποιεί ανίχνευση δονούμενου καλωδίου σε συνδυασμό με ένα ενσωματωμένο έξυπνο τσιπ HAT. Οι αγοραστές μπορούν να επιλέξουν είτε συμβατική έξοδο VW είτε ψηφιακές παραλλαγές smart RS485. Η επιλογή εξαρτάται απλώς από τα μήκη των καλωδίων και από το αν ο ιστότοπος χρησιμοποιεί αυτοματοποιημένη συλλογή δεδομένων.

Γιατί έχει σημασία αυτός ο τύπος: Σε κατασκευές που υποστηρίζονται από καλώδια, η προοδευτική ανακατανομή του φορτίου που προκαλείται από την κόπωση του καλωδίου ή τη φθορά της αγκύρωσης παραμένει αόρατη για την τακτική οπτική επιθεώρηση. Ο μετρητής αξονικής δύναμης δημιουργεί ποσοτικά δεδομένα τάσης. Αυτά τα δεδομένα λένε στους μηχανικούς ακριβώς πότε ένα καλώδιο πλησιάζει το όριο αντικατάστασής του χρόνια πριν εμφανιστεί οποιοδήποτε ορατό ελάττωμα στη δομή.

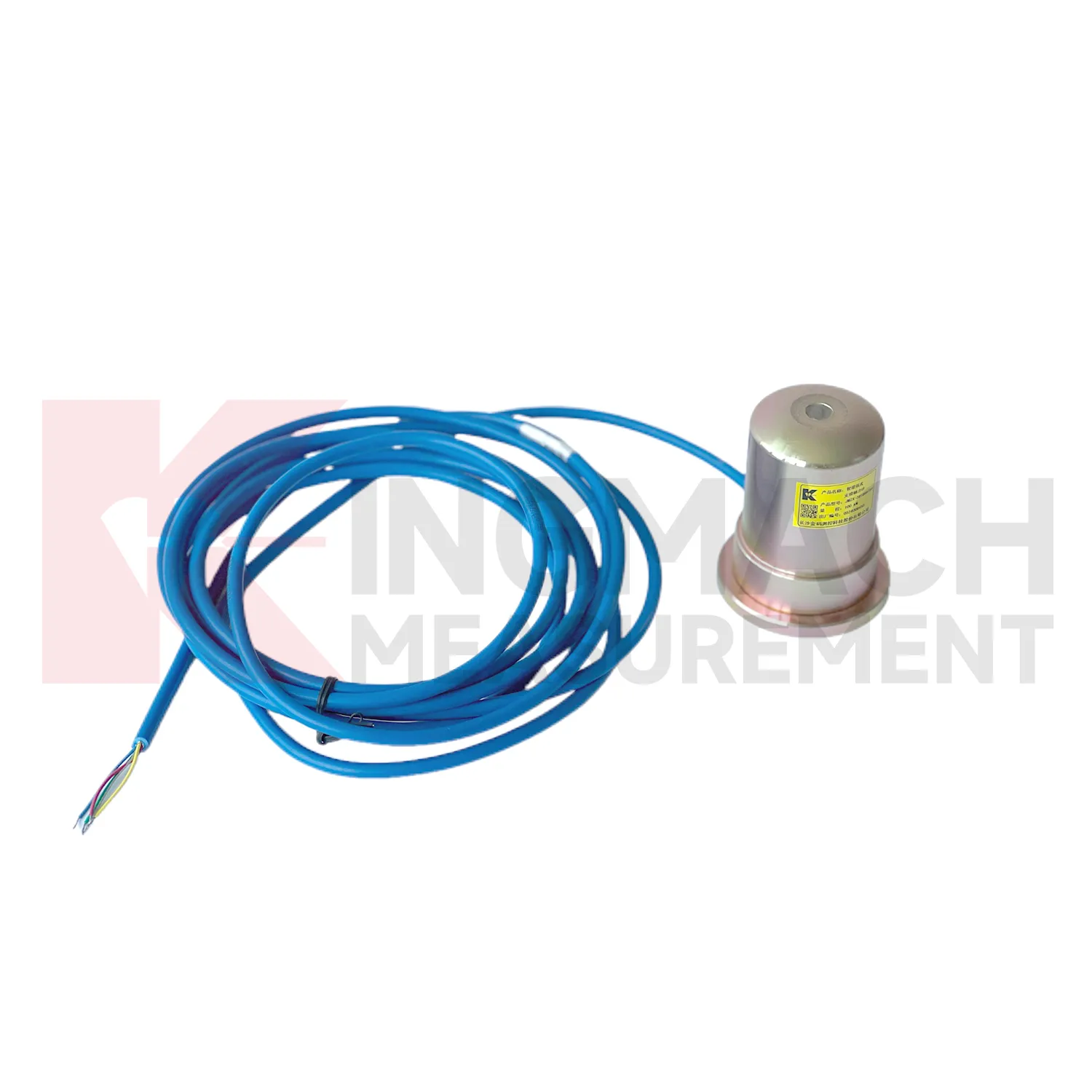

5. Τύπος 4 — Έξυπνος μετρητής αξονικής δύναμης ξυλότυπου: Ασφάλεια φορτίου κατασκευής-φάσης

Ο έξυπνος μετρητής δύναμης ξυλότυπου εξυπηρετεί μια εντελώς διαφορετική φάση έργου και προφίλ χρήστη.

Διαδρομή φόρτωσης: Χρησιμοποιεί την ίδια αρχή μέτρησης αξονικής δύναμης με το μοντέλο JMZX-38. Ωστόσο, οι μηχανικοί βελτιστοποίησαν αυτήν την έκδοση ειδικά για προσωρινά στηρίγματα ξυλότυπου, ασφάλιση και ψευδοκατασκευή. Ομάδες εργοταξίου εγκαθιστούν και αφαιρούν τον αισθητήρα επανειλημμένα καθώς η κατασκευή προχωρά σταδιακά σε διαφορετικούς ορόφους ή τμήματα.

Εφαρμογές: Παρέχει ενεργή παρακολούθηση του φορτίου στήριξης ξυλοτύπου σκυροδέματος κατά τη διάρκεια μεγάλων ροών. Παρέχει παρακολούθηση της δύναμης στήριξης σε βαθιές εκσκαφές που βρίσκονται δίπλα σε ευάλωτες υπάρχουσες κατασκευές. Παρέχει επίσης ουσιαστική παρακολούθηση ψευδών εργασιών για γέφυρες και υπερυψωμένες κατασκευές κατά τη φάση κατασκευής τους.

Γιατί έχει σημασία η παρακολούθηση φάσης κατασκευής: Οι αστοχίες ξυλοτύπων και ψευδοκατασκευών συγκαταλέγονται στις πιο κοινές αιτίες θανατηφόρου δομικής κατάρρευσης κατά την κατασκευή κτιρίου. Τα δεδομένα αξονικής δύναμης σε πραγματικό χρόνο στα στηρίγματα υποστήριξης προσδιορίζουν άμεσα την επικίνδυνη ανακατανομή φορτίου. Αυτή η επικίνδυνη ανακατανομή προέρχεται συχνά από ανομοιόμορφη τοποθέτηση σκυροδέματος, παρακείμενα βαριά φορτία γερανού ή ξαφνική καθίζηση του υποστρώματος. Ο αισθητήρας ανιχνεύει αυτές τις ανωμαλίες πολύ πριν η κατασκευή φτάσει σε ένα καταστροφικό όριο αστοχίας.

Βασικό πλεονέκτημα: Ο κατασκευαστής σχεδίασε ειδικά αυτόν τον αισθητήρα για απίστευτα γρήγορους κύκλους εγκατάστασης και εξαιρετικά στιβαρό χειρισμό σε ενεργά εργοτάξια. Η έξυπνη έξοδος HAT επιτρέπει με ασφάλεια την προβολή σε πραγματικό χρόνο απευθείας στο χώρο του ξενοδοχείου χωρίς να απαιτείται ειδικό σύστημα καταγραφής δεδομένων.

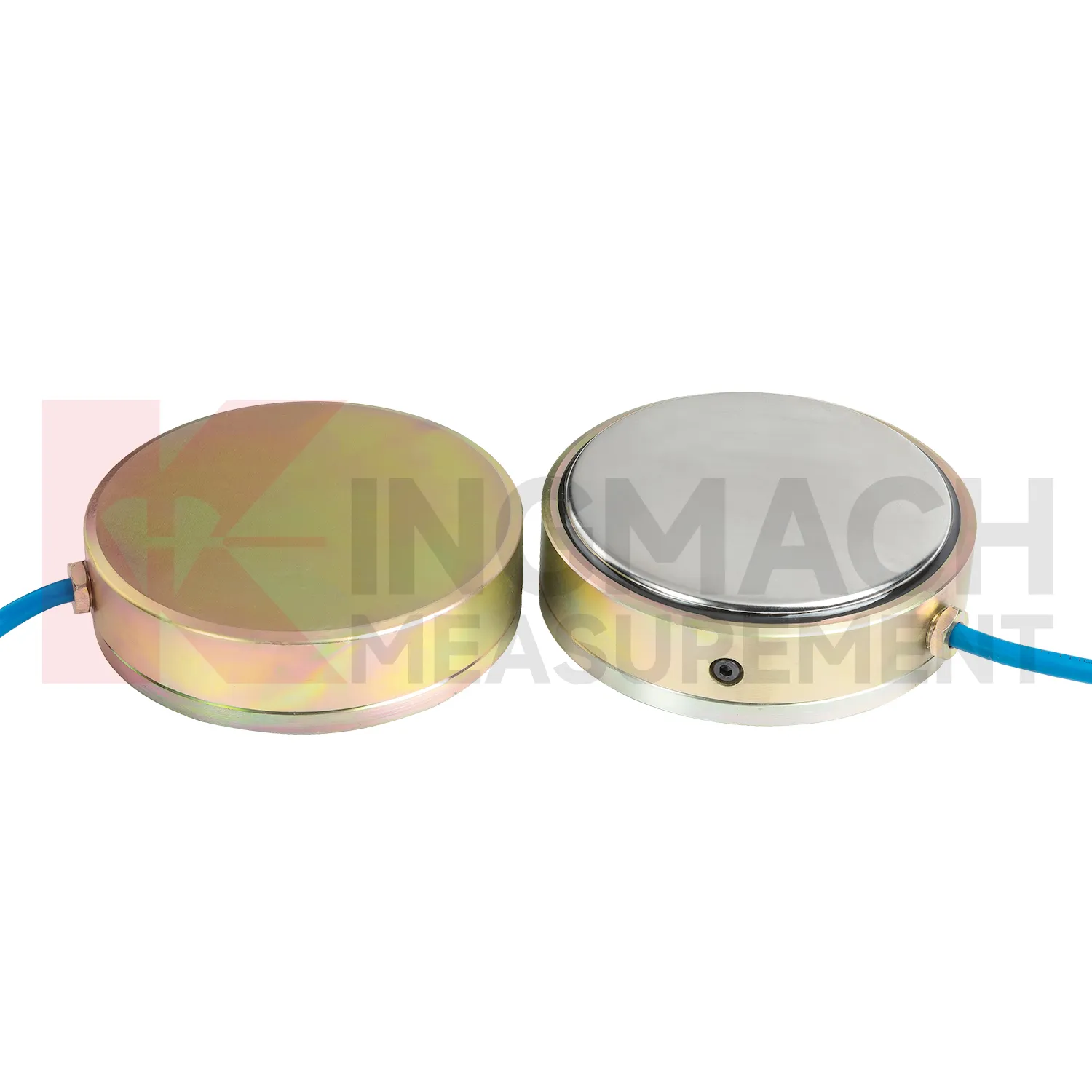

6. Τύπος 5 — Κυψέλη πίεσης γείωσης: Μέτρηση κατανεμημένης τάσης επαφής εδάφους

Οι κυψέλες γήινης πίεσης επιλύουν ένα περίπλοκο πρόβλημα μέτρησης που κανένας άλλος τύπος αισθητήρα δεν μπορεί να αντιμετωπίσει.

Το πρόβλημα της μέτρησης: Το έδαφος εφαρμόζει μια κατανεμημένη τάση επαφής σε μια ευρεία επιφάνεια, αντί να λειτουργεί ως ένα μοναδικό σημειακό φορτίο. Μια συμβατική κυψέλη φορτίου που τοποθετείται σε ένα μόνο σημείο διαβάζει μόνο την πολύ εντοπισμένη τάση ακριβώς σε αυτό το σημείο. Αυτή η τοπική ένδειξη μπορεί να είναι σημαντικά υψηλότερη ή χαμηλότερη από το πραγματικό μέσο δομικό φορτίο. Η κυψέλη πίεσης γης διαθέτει μια εξαιρετικά μεγάλη επίπεδη επιφάνεια. Αυτή η μεγάλη όψη μετράει αποτελεσματικά τις συγκεντρώσεις τάσεων που προκαλούνται από σοβαρές διακυμάνσεις μεγέθους σωματιδίων, ανομοιομορφία συμπίεσης και τυχαία ομαδοποίηση αδρανών.

Δύο Παραλλαγές:

Το JMZX-50XXAT χρησιμεύει ως το βασικό μοντέλο. Παρακολουθεί ενεργά τους τοίχους αντιστήριξης, τις υπόγειες κατασκευές, τις επενδύσεις σηράγγων, τα επιχώματα και τις πλάκες θεμελίωσης. Μετρά με ακρίβεια τον τρόπο με τον οποίο το χώμα ή το υλικό πλήρωσης φορτώνει τη δομή καθ' όλη τη διάρκεια ζωής της παρακολούθησης.

Το JMZX-51XXAT χρησιμεύει ως το μεγάλο μοντέλο που έχει σχεδιαστεί για εφαρμογές υψηλού φορτίου. Οι μηχανικοί αναπτύσσουν αυτό το μοντέλο σε μεγάλα επιχώματα φραγμάτων, κιβώτια μεγάλης διαμέτρου και δομικές ζώνες πλήρωσης με μεγάλο φορτίο. Σε αυτά τα ακραία περιβάλλοντα, η επιφάνεια του προσώπου της τυπικής κυψέλης θα υποεκπροσωπούσε σημαντικά την πραγματική κατανομή τάσεων σε βάθος.

Παραλλαγή επιθήματος Smart ATM: Αυτή η παραλλαγή περιλαμβάνει ένα ενσωματωμένο τσιπ HAT για πλήρως αυτοματοποιημένη διόρθωση θερμοκρασίας και αξιόπιστη ψηφιακή έξοδο. Αυτή η τεχνολογία παραμένει απολύτως απαραίτητη για τα βαθιά θαμμένα κύτταρα που απαιτούν μεγάλες διαδρομές καλωδίων. Είναι επίσης κρίσιμο σε τοποθεσίες που παρουσιάζουν υψηλό EMI από αντλίες βαριάς αφυδάτωσης ή ενεργό εξοπλισμό εκσκαφής.

Σημείωση κρίσιμης εγκατάστασης: Οι τεχνικοί πρέπει να προσανατολίζουν ρητά την όψη της κυψέλης κάθετα προς την κύρια κατεύθυνση της κύριας τάσης. Ένα στοιχείο που είναι εγκατεστημένο σε εσφαλμένη γωνία μετρά μια άσχετη συνιστώσα πίεσης και όχι τη συγκεκριμένη τάση που σκόπευε να παρακολουθήσει ο σχεδιαστής. Αυτό το λάθος παραμένει ένα από τα πιο κοινά σφάλματα εσφαλμένης εφαρμογής κυψελών πίεσης γείωσης στο πεδίο.

7. Τύποι 6 — Παρακολούθηση πίεσης υγρού: Πιεζόμετρα και μετρητές στάθμης νερού

Η πίεση του νερού και των πόρων λειτουργούν ως φυσικές δυνάμεις ανά μονάδα επιφάνειας. Η μέτρησή τους είναι ουσιαστικά μέτρηση κυψελών φορτίου που εφαρμόζεται απευθείας σε ένα ρευστό μέσο. Αυτή η διαδικασία βασίζεται στην ίδια φυσική αρχή, αλλά χρησιμοποιεί ένα διαφορετικό ελαστικό στοιχείο και μια ξεχωριστή γεωμετρία αίσθησης.

Υπο-τύπος Α — Έξυπνο πιεζόμετρο σύρματος δόνησης (JMZX-55XXHAT): Αυτό το όργανο μετρά την πίεση του νερού πόρων και τη δυναμική κεφαλή των υπόγειων υδάτων σε γεωτρήσεις και σωλήνες στήριξης χρησιμοποιώντας αποδεδειγμένη ανίχνευση VW. Οι μηχανικοί το σχεδιάζουν για μόνιμη ενσωματωμένη εγκατάσταση βαθιά μέσα σε γεωτεχνικούς σχηματισμούς όπως θεμέλια φραγμάτων, αναχώματα, πρανή και αναστροφές σήραγγας. Διαθέτει ενσωματωμένο τσιπ HAT με αυτόματη αντιστάθμιση θερμοκρασίας και ψηφιακή έξοδο RS485. Αυτή είναι η απόλυτη πρωταρχική επιλογή όταν οι ομάδες θάβουν ή ενέματα τον αισθητήρα μόνιμα στη θέση τους για παρακολούθηση για χρόνια ή και δεκαετίες. Η αυξανόμενη πίεση πόρων συχνά λειτουργεί ως ο πρώτος μετρήσιμος πρόδρομος της καταστροφικής αστάθειας των πρανών ή της αστοχίας θεμελίωσης του φράγματος. Αυτή η κρίσιμη προειδοποίηση εμφανίζεται στα δεδομένα ημέρες ή εβδομάδες πριν εμφανιστεί οποιαδήποτε ορατή παραμόρφωση της επιφάνειας.

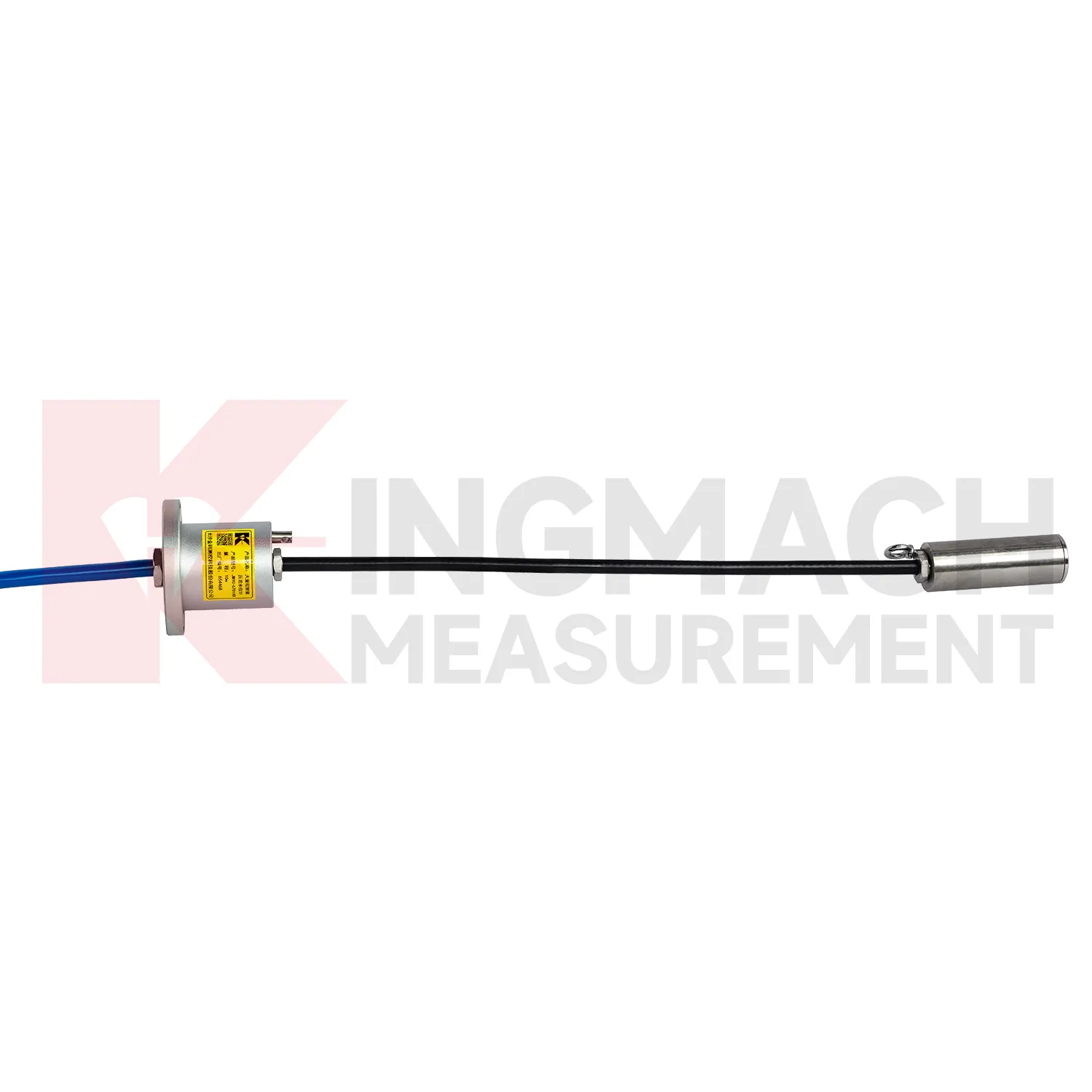

Υπο-τύπος Β — Έξυπνος μετρητής στάθμης νερού διαφορικής πίεσης ευρείας περιοχής (JMYC-67XXAD): Αυτός ο εξαιρετικά εξειδικευμένος αισθητήρας μετρά τη βαθιά πίεση διαρροής και την ακριβή στάθμη του νερού. Οι ομάδες το εγκαθιστούν σε προεγκατεστημένους σωλήνες πιεζομέτρου, εξόδους σωλήνων ανακούφισης πίεσης και γεωτρήσεις μαλακής θεμελίωσης. Χρησιμοποιεί προηγμένη τεχνολογία διαφορικής πίεσης σε συνδυασμό με αεριζόμενο καλώδιο. Οι συμπαγείς διαστάσεις του φ24 mm × 71,5 mm διασφαλίζουν ότι είναι αρκετά μικρό ώστε να χαμηλώνεται ομαλά σε οποιονδήποτε τυπικό σωλήνα παρατήρησης. Παρέχει εξαιρετική ανάλυση 0,1 mm και βαθμολογία ακρίβειας 0,2% FS. Λειτουργεί με ψηφιακή έξοδο RS485 (DC 9-24V) και λειτουργεί σε εύρος θερμοκρασιών από -20°C έως +80°C. Οι μηχανικοί επιλέγουν αυτό το μοντέλο όταν μια εγκατάσταση απαιτεί αυστηρά ανάλυση στάθμης νερού κάτω του χιλιοστού εντός ενός σωλήνα και η τοποθεσία διαθέτει ήδη ενσύρματη ισχύ μαζί με την υποδομή δεδομένων RS485.

Υπο-τύπος C — Ενσωματωμένος μετρητής στάθμης νερού διαφορικής πίεσης ευρείας περιοχής με 4G (JMYC-67XXAWL): Αυτό το μοντέλο αντιπροσωπεύει την απόλυτη παραλλαγή αυτόνομης ανάπτυξης πεδίου. Ενσωματώνει απρόσκοπτα ένα ασύρματο DTU 4G, μια μη επαναφορτιζόμενη μπαταρία λιθίου υψηλής χωρητικότητας 3,6V/38Ah και μια αποκλειστική οθόνη εφαρμογής για κινητά σε μια εξαιρετικά συμπαγή μονάδα 85 mm × 85 mm × 106 mm. Παρέχει αξιόπιστη ανάλυση 1mm και αυστηρή ακρίβεια ±0,1% FS. Διαθέτει επίσημη πιστοποίηση στα πρότυπα GB/T 11828.2-2022. Η διάρκεια ζωής της μπαταρίας εκτείνεται επιθετικά από 5 μήνες σε γρήγορα διαστήματα των 20 λεπτών έως πολύ περισσότερα από 3 χρόνια σε διαστήματα 6 ωρών. Είναι η τέλεια επιλογή για σταθμούς υδρολογικής παρακολούθησης χωρίς επίβλεψη, απομακρυσμένη επιτήρηση ταμιευτήρων και τεράστια δίκτυα παρατήρησης επιφανειών/υπόγειων υδάτων όπου η παραδοσιακή υποδομή ηλεκτρικού δικτύου και καλωδίων παραμένουν εντελώς μη διαθέσιμα.

Πίνακας απόφασης επιλογής προϊόντος

Στα μεγάλα προγράμματα ασφάλειας φραγμάτων, οι ομάδες μηχανικών αναπτύσσουν τακτικά και τους τρεις τύπους πίεσης ρευστού ταυτόχρονα. Τοποθετούν πιεζόμετρα VW βαθιά μέσα στην κουρτίνα αρμολόγησης θεμελίωσης. Εγκαθιστούν μετρητές στάθμης νερού RS485 με ασφάλεια μέσα στους σωλήνες πιεζομέτρου της γκαλερί επιθεώρησης. Τέλος, τοποθετούν μετρητές στάθμης νερού 4G με ακρίβεια στους επιφανειακούς σταθμούς μέτρησης ταμιευτήρα. Κάθε διακριτός αισθητήρας εξυπηρετεί ένα εξαιρετικά συγκεκριμένο σημείο μέτρησης στο ίδιο ολοκληρωμένο δίκτυο παρακολούθησης ασφάλειας.

8. Συμβατικό εναντίον Έξυπνου ΚΑΠΕΛΟ: Η απόφαση εντός κάθε τύπου

Κάθε τύπος που βασίζεται στο VW που αναφέρθηκε προηγουμένως διατίθεται τόσο σε συμβατικές όσο και σε προηγμένες έξυπνες παραλλαγές HAT.

Η συμβατική έξοδος VW παράγει ένα σήμα πρωτογενούς συχνότητας. Αυτό το πρωτογενές σήμα απαιτεί οπωσδήποτε μια εξωτερική μονάδα ανάγνωσης ή ένα ειδικό καταγραφικό δεδομένων για τη σχολαστική μετατροπή της συχνότητας σε χρησιμοποιήσιμες μηχανικές μονάδες. Προσφέρει το χαμηλότερο αρχικό κόστος μονάδας και διαθέτει αποδεδειγμένη αξιοπιστία που έχει εδραιωθεί εδώ και πολλές δεκαετίες. Αντιπροσωπεύει τη σωστή επιλογή για μικρούς αριθμούς αισθητήρων, μικρές διαδρομές καλωδίων και παλαιότερες τοποθεσίες που διαθέτουν ήδη υπάρχουσα υποδομή ανάγνωσης VW.

Η έξοδος Smart HAT χρησιμοποιεί ένα ενσωματωμένο τσιπ που παρέχει πλήρως βαθμονομημένες ψηφιακές τιμές RS485 απευθείας στον χρήστη. Αυτό εξαλείφει κάθε ανάγκη για ενδιάμεση ρύθμιση σήματος. Η αντιστάθμιση θερμοκρασίας γίνεται αυτόματα. Η ενσωματωμένη αποθήκευση αποθηκεύει αποτελεσματικά κρίσιμα δεδομένα σε περίπτωση διακοπής ή διακοπής της σύνδεσης του κύριου καταγραφικού. Είναι η σωστή επιλογή για μεγάλες συστοιχίες αισθητήρων που ξεπερνούν τα 20 όργανα. Λαμβάνοντας ως παράδειγμα ένα έργο με 50 αισθητήρες για 10 χρόνια, η λύση Smart HAT σε σύγκριση με ένα παραδοσιακό αυτόνομο σύστημα μπορεί να επιτύχει περίπου 30-40% εξοικονόμηση στα κανάλια καλωδίωσης και καταγραφικών δεδομένων, να μειώσει το κόστος συντήρησης και ταξιδιού επί τόπου κατά περίπου 50%, και να μειώσει το συνολικό κόστος κύκλου ζωής κατά 20-25%. υποβαθμίζουν τα τυπικά αναλογικά σήματα VW.

Οι μετρητές στάθμης νερού διαφορικής πίεσης στη σειρά JMYC είναι εγγενώς έξυπνοι. Δεν υπάρχει συμβατική παραλλαγή για αυτά τα εξειδικευμένα όργανα. Το JMYC-67XXAD βγάζει το πρότυπο RS485 για ενσύρματα αυτοματοποιημένα συστήματα. Το JMYC-67XXAWL βγάζει αξιόπιστο 4G για πλήρως ασύρματη ανάπτυξη χωρίς επιτήρηση. Η επιλογή μεταξύ τους εξαρτάται αυστηρά από την υποδομή της τοποθεσίας και όχι από την ικανότητα του βασικού αισθητήρα.

Ενώ οι έξυπνοι αισθητήρες κοστίζουν περισσότερο ανά μονάδα εκ των προτέρων, μειώνουν δραστικά το συνολικό κόστος ιδιοκτησίας. Ελαχιστοποιούν τον απαραίτητο αριθμό καναλιών καταγραφικών δεδομένων, απλοποιούν την πολύπλοκη καλωδίωση και μειώνουν δραστικά τη συχνότητα επισκέψεων συντήρησης. Σε ένα τυπικό σύστημα παρακολούθησης φράγματος 50 αισθητήρων, η μακροπρόθεσμη εξοικονόμηση κόστους του κύκλου ζωής σε ένα πρόγραμμα 10 ετών συνήθως υπερβαίνει το αρχικό ασφάλιστρο κατά πολύ σημαντικό περιθώριο.

Ο σωστός τύπος ορίζεται από τη δύναμη, όχι από τον κατάλογο

Καθένα από τα εννέα ξεχωριστά προϊόντα αυτής της ολοκληρωμένης σειράς υπάρχει επειδή υπάρχει μια εξαιρετικά ειδική διαμόρφωση δυνάμεων σε πραγματικά έργα μηχανικής. Ο σωστός τύπος δεν είναι ποτέ μια απλή προτίμηση προϊόντος. παραμένει απόλυτη γεωμετρική αναγκαιότητα. Τα σοβαρά προγράμματα δομικής παρακολούθησης αναπτύσσουν συνήθως τρεις έως πέντε διαφορετικούς τύπους ταυτόχρονα. Μια πλήρης εικόνα δομικής ασφάλειας απαιτεί εγγενώς πολλαπλές παραμέτρους μέτρησης, όχι απλώς πολλαπλούς διπλούς αισθητήρες του ίδιου ακριβώς τύπου.
