Εφαρμογές μετρητή καταπόνησης στις κατασκευές: Εξηγούνται τα βασικά οφέλη

Κάθε σημαντική δομική αστοχία στις σύγχρονες κατασκευές μοιράζεται ένα κοινό προειδοποιητικό σημάδι — αυτό που έφτασε σιωπηλά, εβδομάδες ή μήνες πριν το σκυρόδεμα ραγίσει ή λυγίσει ο χάλυβας. Αυτή η προειδοποίηση ήταν μια αλλαγή στην καταπόνηση: μια αόρατη παραμόρφωση συσσωρεύτηκε μέσα στο υλικό υπό φορτίο. Το πρόβλημα δεν ήταν ότι η δομή απέτυχε να επικοινωνήσει. Το πρόβλημα ήταν ότι κανείς δεν άκουγε.

Οι μετρητές καταπόνησης το αλλάζουν αυτό. Δεν είναι παθητικά όργανα. Είναι το σύστημα έγκαιρης προειδοποίησης της κατασκευαστικής βιομηχανίας — αισθητήρες που μετατρέπουν την αόρατη μηχανική καταπόνηση σε μετρήσιμα, ενεργά δεδομένα. Οι μηχανικοί που τα αναπτύσσουν δεν συλλέγουν απλώς αριθμούς. Επεκτείνουν την ικανότητά τους να βλέπουν μέσα σε μια κατασκευή που, μόλις κατασκευαστεί, γίνεται αδιαφανής σε κάθε άλλη μέθοδο επιθεώρησης.

Αυτό το άρθρο εξηγεί πού χρησιμοποιούνται οι μετρητές καταπόνησης στην κατασκευή, ποια συγκεκριμένα οφέλη προσφέρουν στις ομάδες έργων και στους κατόχους περιουσιακών στοιχείων και πώς να επιλέξετε τον σωστό τύπο για κάθε δεδομένη εφαρμογή.

Τι κάνει πραγματικά ένας μετρητής τάσης;

Πριν εξετάσουμε τις εφαρμογές, βοηθάμε να είμαστε σαφείς σχετικά με το τι είναι το στέλεχος — και γιατί έχει σημασία η μέτρησή του.

Όλες οι κατασκευές παρουσιάζουν μικρές παραμορφώσεις όταν υποβάλλονται σε βάρος. Ένα φορτηγό που διασχίζει μια δοκό γέφυρας αναγκάζει τη δοκό να λυγίσει προς τα κάτω. Μια κατασκευή κτιρίου οδηγεί σε συμπίεση ενός σωρού σκυροδέματος. Ένας τοίχος αντιστήριξης κάμπτεται επειδή γίνονται εργασίες εκσκαφής στην απέναντι πλευρά του. Οι επιστήμονες ορίζουν την καταπόνηση ως την παραμόρφωση που συμβαίνει στα υλικά, την οποία μετρούν μέσω μικροστράιν(με) για να μελετήσουν κρυφές κινήσεις που οι άνθρωποι δεν μπορούν να παρατηρήσουν.

Ένας μετρητής τάσης ανιχνεύει αυτές τις αλλαγές και τις μετατρέπει σε ηλεκτρικό σήμα. Ένας μετρητής καταπόνησης χρησιμεύει ως εργαλείο μέτρησης που παρακολουθεί συνεχώς τις δομικές κινήσεις ανιχνεύοντας τόσο την επέκταση όσο και τη συμπίεση με ακρίβεια μιας μικροστέλεσης.

Ο πιο ευρέως χρησιμοποιούμενος τύπος στις αστικές και γεωτεχνικές κατασκευές είναι ο μετρητής καταπόνησης δονούμενου σύρματος (VW). . Η αρχή λειτουργίας του είναι κομψή. Ένα τεντωμένο χαλύβδινο σύρμα μέσα στον αισθητήρα δονείται με φυσική συχνότητα. Όταν η γύρω δομή παραμορφώνεται, η τάση του σύρματος αλλάζει και η συχνότητα συντονισμού του μετατοπίζεται. Αυτή η μετατόπιση συχνότητας μεταφράζεται απευθείας σε μέτρηση τάσης. Επειδή η συχνότητα είναι απρόσβλητη στη μετατόπιση της αντίστασης του καλωδίου και τη διακύμανση τάσης, οι μετρητές VW διατηρούν ακρίβεια σε διαδρομές καλωδίων που υπερβαίνουν τα 1.000 μέτρα και σε περιόδους μέτρησης που εκτείνονται δεκαετίες - δύο συνθήκες που συνήθως αποκλείουν τα μετρητές αντίστασης για μόνιμη παρακολούθηση υποδομής.

Με αυτό το θεμέλιο, εδώ είναι που αυτοί οι αισθητήρες κάνουν το πιο σημαντικό έργο τους.

Πού χρησιμοποιούνται μετρητές καταπόνησης στις κατασκευές — Έξι κρίσιμες εφαρμογές

1. Γέφυρες και υπερυψωμένες κατασκευές

Τα επιφανειακά και συγκολλημένα επιφανειακά μετρητές καταπόνησης σε δοκούς γεφυρών, πλάκες καταστρώματος και ζώνες ρουλεμάν παρακολουθούν την απόκριση ζωντανού φορτίου, τη θερμική ανακύκλωση και τον μακροπρόθεσμο ερπυσμό. Για παλιές γέφυρες που αντιμετωπίζουν αυξημένο κυκλοφοριακό φόρτο ή σεισμική μετασκευή, αυτά τα δεδομένα ενημερώνουν τις αποφάσεις αξιολόγησης φορτίου με πραγματικές δομικές ενδείξεις και όχι συντηρητικές υποθέσεις μηχανικής. Προσδιορίζει επίσης τμήματα που παρουσιάζουν ανώμαλες συγκεντρώσεις παραμορφώσεων - ο πρώτος δείκτης εντοπισμένης βλάβης από κόπωση.

2. Ροές σκυροδέματος και κατασκευές μάζας

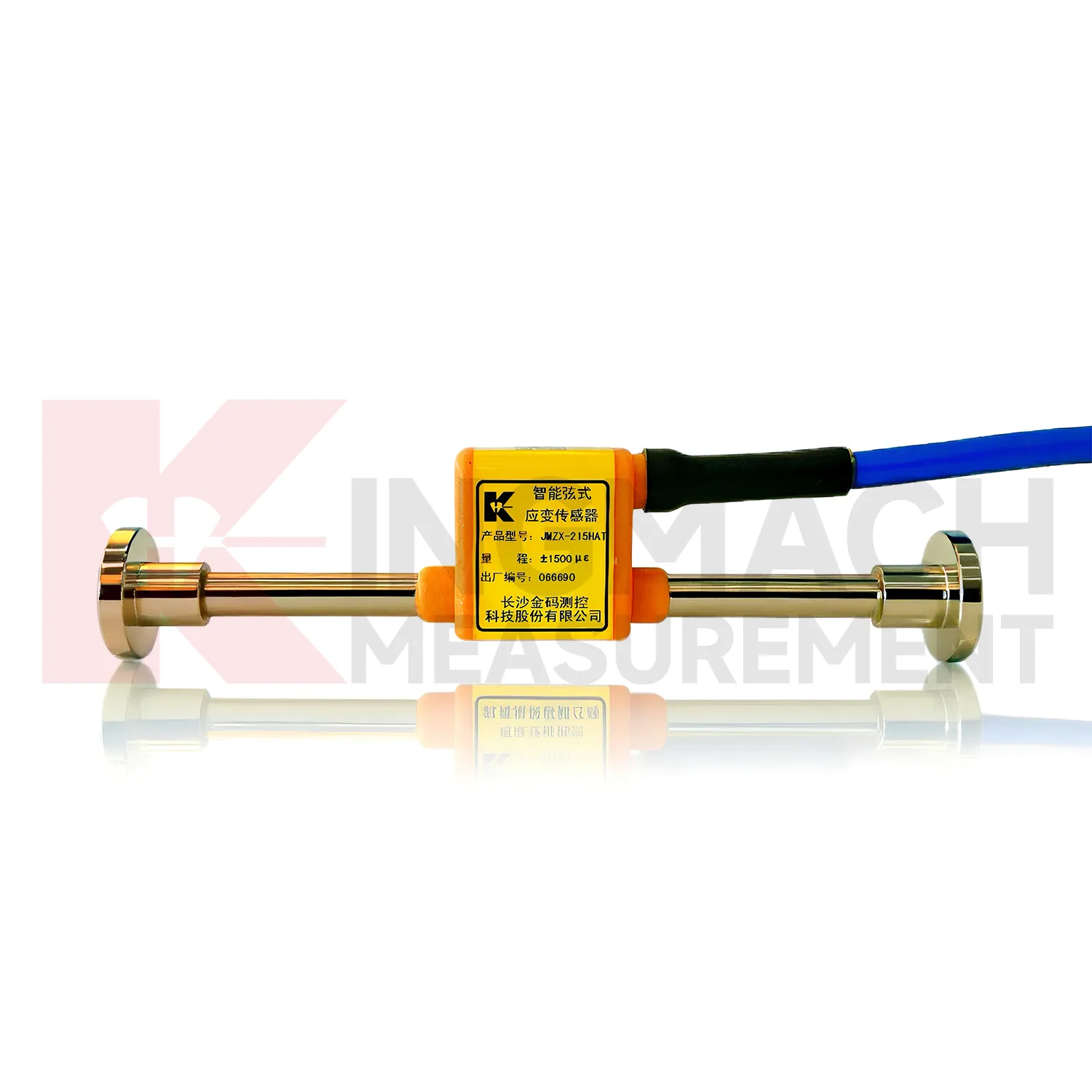

Οι μετρητές καταπόνησης ενσωμάτωσης χυτεύονται απευθείας σε φρέσκο ​​σκυρόδεμα κατά την κατασκευή. Παρακολουθούν τις τάσεις σκλήρυνσης, τις θερμικές κλίσεις εντός του μαζικού σκυροδέματος και τη μακροπρόθεσμη καθίζηση - όλες οι διαδικασίες που είναι εντελώς απρόσιτες μετά την ολοκλήρωση της έκχυσης. Στην κατασκευή φραγμάτων, σε παχιά κολοβώματα γεφυρών και σε μεγάλες πλάκες θεμελίωσης, οι εσωτερικές θερμικές κλίσεις κατά την ενυδάτωση μπορούν να δημιουργήσουν εφελκυστικές τάσεις που ραγίζουν το σκυρόδεμα από το εσωτερικό. Οι ενσωματωμένοι μετρητές ανιχνεύουν αυτές τις συνθήκες σε πραγματικό χρόνο, επιτρέποντας στους εργολάβους να προσαρμόσουν τις διαδικασίες σκλήρυνσης πριν προκληθεί ζημιά. Αυτό κάνει την παρακολούθηση της ενσωμάτωσης ένα εργαλείο ποιοτικού ελέγχου κατά την κατασκευή, όχι απλώς ένα εργαλείο επιθεώρησης μετά από αυτήν.

3. Βαθιές θεμελιώσεις και συστήματα πασσάλων

Τα τεντόμετρα ράβδου εγκαθίστανται εν σειρά με τις ενισχυτικές ράβδους κατά τη συναρμολόγηση του κλωβού πασσάλων και στη συνέχεια ρίχνονται στο σωρό. Μετρούν την πραγματική μεταφορά φορτίου από την κεφαλή του σωρού στα στρώματα έδρασης από κάτω — δεδομένα που διαφορετικά είναι αδύνατο να ληφθούν μετά τη σκυροδέτηση του σωρού. Αυτό επικυρώνει άμεσα τις γεωτεχνικές υποθέσεις σχεδιασμού που έγιναν κατά τη φάση του σχεδιασμού θεμελίωσης του έργου. Για πολυώροφα κτίρια, προβλήτες γεφυρών και κάθε κατασκευή όπου η απόδοση θεμελίωσης είναι κρίσιμης σημασίας, αυτό το βήμα επαλήθευσης κλείνει το χάσμα μεταξύ αυτού που προέβλεψε το μοντέλο και αυτού που πραγματικά προσφέρει το έδαφος.

4. Τοίχοι αντιστήριξης και υποστήριξη εκσκαφών

Οι αστικές περιοχές αντιμετωπίζουν τις πιο επικίνδυνες προκλήσεις παρακολούθησης κατά τη διάρκεια των εργασιών βαθιάς εκσκαφής. Οι μετρητές καταπόνησης σε πασσάλους στρατιωτών, πασσάλους φύλλων και αγκυρώσεις πρόσδεσης παρέχουν συνεχείς μετρήσεις καθ' όλη τη διάρκεια της ανασκαφής. Εντοπίζουν αλλαγές στην πίεση του εδάφους και την κίνηση του κτιρίου πριν γίνουν εμφανείς οποιεσδήποτε φυσικές αλλαγές. Τα δεδομένα βοηθούν τις κατασκευαστικές ομάδες να καθορίσουν τα απαραίτητα προστατευτικά μέτρα, ενώ αποφασίζουν πόσο γρήγορα θα πραγματοποιήσουν εκσκαφές και πότε θα εγκαταστήσουν υποστηρικτικές κατασκευές σε εργοτάξια του μετρό και εκσκαφές υπογείου δίπλα σε υπάρχοντα κτίρια.

5. Σήραγγες και Υπόγεια Έργα

Οι μετρητές που είναι τοποθετημένοι σε επενδύσεις σήραγγας και συγκροτήματα μπουλονιών βράχου ανιχνεύουν τη σύγκλιση που προκαλείται από υπερφόρτωση — τη σταδιακή μείωση της διαμέτρου της σήραγγας που προκαλείται από την πίεση του εδάφους με την πάροδο του χρόνου. Επιλύουν τις αλλαγές σε κλίμακα χιλιοστών, καθιστώντας τα ικανά να εντοπίσουν την αναπτυσσόμενη αστάθεια πολύ πριν η κατάσταση γίνει εμφανής στους επιθεωρητές. Σε σήραγγα με μαλακό έδαφος μέσω αστικών περιοχών, όπου η επιφανειακή καθίζηση πρέπει να παραμένει εντός χιλιοστών ανοχών, αυτή η ανάλυση δεν αποτελεί τεχνική βελτίωση. Είναι απαίτηση ασφάλειας.

6. Αιολικοί Πύργοι και Ψηλές Κατασκευές

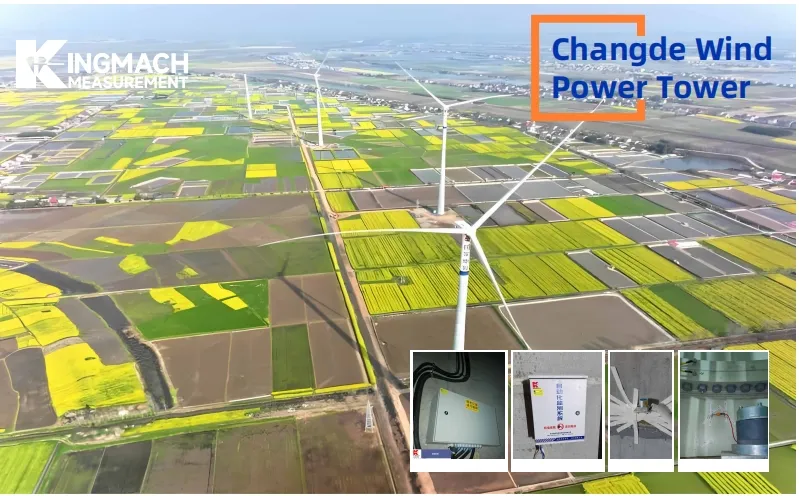

Οι επιφανειακά συγκολλημένοι μετρητές καταπόνησης στις φλάντζες του πύργου ανεμογεννητριών και στα τμήματα βάσης παρακολουθούν τη συσσώρευση κόπωσης κάτω από την κυκλική φόρτιση που κυριαρχεί στη διάρκεια ζωής ενός πύργου ανεμογεννήτριας. Κάθε περιστροφή του ρότορα εφαρμόζει έναν μικρό κύκλο τάσης στον πύργο. Πάνω από είκοσι χρόνια, αυτοί οι κύκλοι ανέρχονται σε δισεκατομμύρια. Τα δεδομένα καταπόνησης επιτρέπουν στους χειριστές να υπολογίζουν την υπολειπόμενη διάρκεια κόπωσης με ακρίβεια — μεταβαίνοντας από τα χρονοδιαγράμματα επιθεώρησης σταθερών διαστημάτων σε προγράμματα συντήρησης που βασίζονται σε συνθήκες που είναι ασφαλέστερα και πιο οικονομικά.

Έξι βασικά πλεονεκτήματα της παρακολούθησης μετρητή καταπόνησης σε κατασκευαστικά έργα

Η κατανόηση των εφαρμογών είναι χρήσιμη. Η κατανόηση του γιατί αυτές οι εφαρμογές δικαιολογούν την επένδυση είναι αυτό που επιτρέπει στις ομάδες του έργου να κάνουν την υπόθεση εσωτερικά και στους πελάτες. Αυτά είναι τα έξι οφέλη που έχουν μεγαλύτερη σημασία.

Όφελος 1: Έγκαιρη ανίχνευση δομικής δυσφορίας

Οι μετρητές καταπόνησης ανιχνεύουν ανώμαλα μοτίβα φορτίου εβδομάδες ή μήνες πριν γίνουν ορατά τα μακροσκοπικά συμπτώματα - ρωγμές, εκτροπή, καθίζηση. Αυτός ο χρόνος παράδοσης μετατρέπει την απόκριση έκτακτης ανάγκης σε προγραμματισμένη παρέμβαση. Η οικονομική διαφορά μεταξύ μιας ελεγχόμενης επισκευής και ενός μη προγραμματισμένου δομικού κλεισίματος είναι συνήθως μια τάξη μεγέθους. Η διαφορά ασφαλείας είναι απόλυτη. Η έγκαιρη ανίχνευση δεν εξοικονομεί απλώς χρήματα. Εξαγοράζει χρόνο για τους μηχανικούς να λαμβάνουν τεκμηριωμένες αποφάσεις και όχι αντιδραστικές.

Όφελος 2: Επικύρωση Υποθέσεων Μηχανικού Σχεδιασμού

Κανένα δομικό μοντέλο δεν είναι τέλειο αντίγραφο της πραγματικότητας. Η συμπεριφορά του εδάφους, η κατανομή φορτίου, η απόδοση της σύνδεσης και η μεταβλητότητα των υλικών εισάγουν κενά μεταξύ αυτού που προβλέπουν οι υπολογισμοί σχεδιασμού και αυτού που πραγματικά βιώνει μια κατασκευή. Τα δεδομένα μετρητή τάσης από πραγματικά φορτία παρέχουν την ανάδραση που κλείνει αυτά τα κενά. Αυτή η επικύρωση είναι ιδιαίτερα πολύτιμη σε έργα πρώτου τύπου, σύνθετες συνθήκες εδάφους ή καινοτόμες δομικές γεωμετρίες — ακριβώς στις περιπτώσεις όπου η αβεβαιότητα σχεδιασμού είναι υψηλότερη και το κόστος του λάθους είναι μεγαλύτερο.

Όφελος 3: Συνεχή δεδομένα σε πραγματικό χρόνο σε ολόκληρο τον κύκλο ζωής του ενεργητικού

Ο περιοδικός χειροκίνητος έλεγχος παρέχει ένα στιγμιότυπο. Μια δικτυωμένη σειρά μετρητών καταπόνησης παρέχει ένα συνεχές φιλμ. Συνδεδεμένοι σε καταγραφείς δεδομένων και πλατφόρμες οπτικοποίησης, οι μετρητές παρέχουν μετρήσεις 24/7 με ρυθμιζόμενα όρια ειδοποίησης. Οι ιδιοκτήτες έργων μπορούν να παρακολουθούν τη δομική υγεία από οποιαδήποτε τοποθεσία, γεγονός που αποτελεί σημαντικό λειτουργικό πλεονέκτημα για τους διεθνείς ιδιοκτήτες περιουσιακών στοιχείων που διαχειρίζονται υποδομές σε πολλές γεωγραφικές περιοχές. Η απομακρυσμένη παρακολούθηση μειώνει επίσης τη συχνότητα των δαπανηρών επιτόπιων επισκέψεων εμπειρογνωμόνων - μια άμεση εξοικονόμηση σε μεγάλα, γεωγραφικά διασκορπισμένα έργα.

Όφελος 4: Υποστήριξη για τη συμμόρφωση με τους κανονισμούς και την αναφορά ασφάλειας

Οι ρυθμιστικές αρχές σε πολλές δικαιοδοσίες απαιτούν τώρα τεκμηριωμένη δομική παρακολούθηση ως προϋπόθεση για τις άδειες λειτουργίας για φράγματα, μεγάλες γέφυρες και πολυώροφα θεμέλια. Τα συστήματα μετρητών καταπόνησης παράγουν τα χρονοσφραγισμένα, βαθμονομημένα αρχεία δεδομένων που ικανοποιούν αυτές τις απαιτήσεις. Παρέχουν επίσης το αποδεικτικό αρχείο που απαιτείται για τη διερεύνηση περιστατικών, τις ασφαλιστικές αξιώσεις και τις εκτιμήσεις ευθύνης. Για τους ιδιοκτήτες έργων που λειτουργούν σε πολλαπλά ρυθμιστικά περιβάλλοντα, ένα συνεπές πρωτόκολλο παρακολούθησης που βασίζεται σε διεθνώς βαθμονομημένους αισθητήρες απλοποιεί σημαντικά τη συμμόρφωση.

Όφελος 5: Εκτεταμένη διάρκεια ζωής περιουσιακών στοιχείων μέσω συντήρησης βάσει δεδομένων

Οι κατασκευές που διατηρούνται σύμφωνα με δεδομένα πραγματικής κατάστασης και όχι με σταθερά χρονικά διαστήματα αποφεύγουν δύο συμμετρικά σφάλματα: πρόωρη απόσυρση (παροπλισμός κατασκευής που έχει ακόμη χρόνια ασφαλούς ζωής) και καθυστερημένη παρέμβαση (συνέχιση λειτουργίας μιας κατασκευής πέρα ​​από το σημείο όπου η συντήρηση κοστίζει περισσότερο από την αντικατάσταση). Οι στρατηγικές συντήρησης βάσει αισθητήρων έχουν επεκτείνει σταθερά τη διάρκεια ζωής της υποδομής κατά χρόνια ή δεκαετίες σε μεγάλα προγράμματα υποδομής παγκοσμίως. Η απόδοση της επένδυσης αισθητήρα συνδυάζεται κατά τη διάρκεια της λειτουργικής ζωής του περιουσιακού στοιχείου.

Όφελος 6: Μείωση Έκθεσης Ασφαλίσεων και Ευθύνης

Αυτό το όφελος λαμβάνει λιγότερη προσοχή στην τεχνική βιβλιογραφία από ό,τι του αξίζει. Τα τεκμηριωμένα προγράμματα διαρθρωτικής παρακολούθησης αναγνωρίζονται όλο και περισσότερο από τους ασφαλιστές έργων, τους χρηματοδότες παραχωρήσεων και τους οργανισμούς αξιολόγησης ομολόγων υποδομής ως απόδειξη ενεργούς διαχείρισης κινδύνου. Αυτή η αναγνώριση έχει μετρήσιμα αποτελέσματα: μειωμένα ασφάλιστρα, ευνοϊκότερους όρους δανεισμού και ισχυρότερη εμπιστοσύνη των επενδυτών σε μακροπρόθεσμες παραχωρήσεις υποδομών. Για τους προγραμματιστές έργων, το σύστημα αισθητήρων δεν είναι μόνο ένα τεχνικό εργαλείο. Είναι ένα μέσο χρηματοοικονομικής διακυβέρνησης.

Επιλέγοντας το σωστό μετρητή τάσης για το κατασκευαστικό σας έργο

Η επιλογή του σωστού τύπου μετρητή ακολουθεί δύο ερωτήσεις: Πότε θα εγκατασταθεί σε σχέση με την κατασκευή; Ποιο υλικό και δομικό στοιχείο παρακολουθεί;

Σενάριο Έργου	Συνιστώμενος τύπος μετρητή	Βασικός λόγος
Νέα χύτευση σκυροδέματος (θεμέλια, φράγματα, πλάκες)	Ενσωμάτωση μετρητή καταπόνησης VW	Εγκατεστημένο πριν από την έκχυση. δεν υπάρχει πρόσβαση μετά

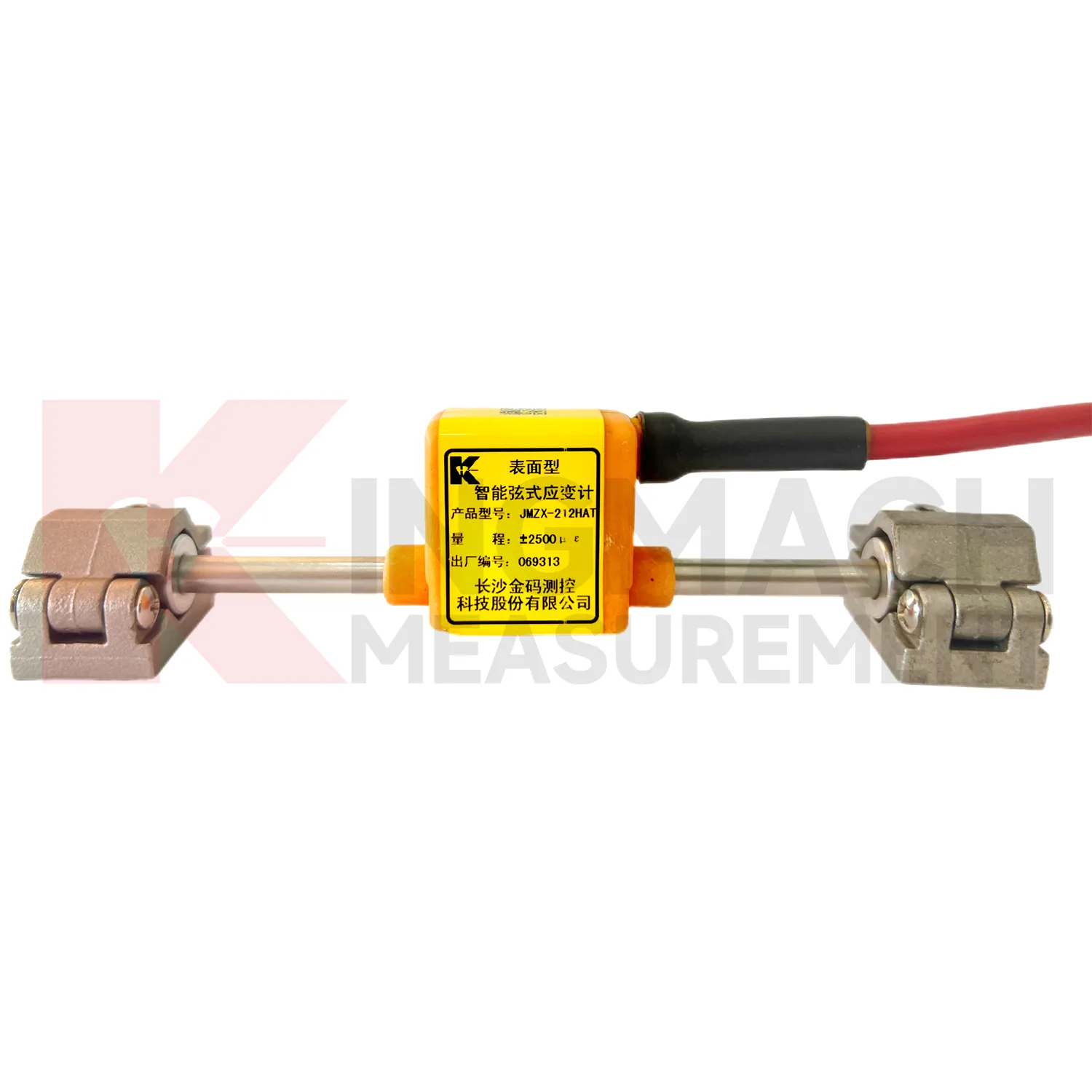

Υφιστάμενο σκυρόδεμα ή δομική ξυλεία	Μετρητής καταπόνησης VW επιφανειακής βάσης	Βιδωμένο ή συγκολλημένο χωρίς δομική επέμβαση
Χαλύβδινα μέλη, δοκοί γεφυρών, φλάντζες πύργων	Επιφανειακά συγκολλημένος μετρητής καταπόνησης VW	Ο συγκολλημένος δεσμός αντέχει τους κραδασμούς και τα κυκλικά φορτία
Παρακολούθηση οπλισμού οπλισμού και πασσάλων	Στερεόμετρο οπλισμού	Μετρά το αξονικό φορτίο απευθείας μέσα στη ράβδο

Πέρα από την επιλογή τύπου, ισχύουν δύο περαιτέρω στοιχεία για τα περισσότερα διεθνή έργα. Πρώτον, οι έξυπνες και ψηφιακές παραλλαγές εξόδου — μοντέλα με έξοδο RS-485 και ενσωματωμένη αντιστάθμιση θερμοκρασίας — ενσωματώνονται απευθείας με καταγραφείς δεδομένων IoT και κεντρικές πλατφόρμες παρακολούθησης. Πολλές προδιαγραφές διαγωνισμών υποδομής απαιτούν πλέον ρητά εξόδους ψηφιακών αισθητήρων, ιδιαίτερα σε έργα έξυπνης πόλης και μεγάλα έργα μεταφορών. Δεύτερον, τα εργοστασιακά πιστοποιητικά βαθμονόμησης είναι απαραίτητα για τη συμμόρφωση με τους κανονισμούς και την ασφαλιστική τεκμηρίωση. Οι αγοραστές θα πρέπει να επιβεβαιώνουν την ιχνηλασιμότητα της βαθμονόμησης πριν από την προμήθεια, ιδιαίτερα όταν προμηθεύονται αισθητήρες διασυνοριακά.

Για μηχανικούς που καθορίζουν μετρητές καταπόνησης για έργα υποδομής, Εύρος μετρητή καταπόνησης δονούμενου σύρματος Kingmach καλύπτει διαμορφώσεις επιφανειών, ενσωματωμένων, συγκολλημένων και ράβδων τεντώματος — με έξυπνες επιλογές ψηφιακής εξόδου σχεδιασμένες για ενσωμάτωση με σύγχρονα συστήματα παρακολούθησης.

Σύναψη

Μια κατασκευή υπό φορτίο επικοινωνεί πάντα. Επικοινωνεί μέσω μικροπαραμορφώσεων που κανένα μάτι του επιθεωρητή δεν μπορεί να ανιχνεύσει και καμία οπτική έρευνα δεν μπορεί να ποσοτικοποιήσει. Οι μετρητές καταπόνησης είναι τα όργανα που κάνουν αυτή την επικοινωνία κατανοητή - μετατρέποντας τη μηχανική πίεση στα δεδομένα που χρειάζονται οι μηχανικοί και οι ιδιοκτήτες περιουσιακών στοιχείων για να λάβουν ορθές αποφάσεις.

Τα οφέλη εκτείνονται πολύ πέρα ​​από την αίθουσα οργάνων. Η έγκαιρη ανίχνευση σώζει ζωές και προϋπολογισμούς. Η επικύρωση σχεδιασμού βελτιώνει την ποιότητα των μελλοντικών έργων. Η συνεχής παρακολούθηση επιτρέπει την απομακρυσμένη επίβλεψη σε οποιαδήποτε κλίμακα. Η κανονιστική συμμόρφωση γίνεται τεκμηριωμένη και όχι υποτιθέμενη. Η συντήρηση επεκτείνει τη διάρκεια ζωής του περιουσιακού στοιχείου. Και η διαχείριση χρηματοοικονομικού κινδύνου βελτιώνεται με τρόπους που είναι ορατοί τόσο στους ασφαλιστές όσο και στους επενδυτές.

Ο σωστός αισθητήρας, σωστά καθορισμένος και σωστά εγκατεστημένος, δεν καταγράφει απλώς τι κάνει μια κατασκευή. Δίνει σε κάθε ενδιαφερόμενο - μηχανικό, ιδιοκτήτη, ρυθμιστή και ασφαλιστή - την εμπιστοσύνη να γνωρίζει ότι η δομή συμπεριφέρεται όπως θα έπρεπε και την προειδοποίηση που χρειάζεται όταν δεν είναι.

Εάν προσδιορίζετε αισθητήρες για ένα επερχόμενο έργο, επικοινωνήστε με την τεχνική ομάδα της Kingmach με τις παραμέτρους του έργου σας για μια σύσταση επιλογής αισθητήρα προσαρμοσμένη στον κατασκευαστικό τύπο, τις συνθήκες εγκατάστασης και τους στόχους παρακολούθησης.

FAQ

1. Ποιοι τύποι μετρητών καταπόνησης χρησιμοποιούνται συχνότερα στις αστικές κατασκευές;

Οι μετρητές καταπόνησης δονούμενου σύρματος (VW) είναι η κυρίαρχη επιλογή για μόνιμες εφαρμογές πολιτικής και γεωτεχνικής παρακολούθησης. Διατίθενται σε διαμορφώσεις επιφανειακής τοποθέτησης, ενσωμάτωσης, επιφανειακής συγκόλλησης και τεντώματος ράβδου για να ταιριάζουν σε διαφορετικά δομικά στοιχεία και συνθήκες εγκατάστασης. Η αρχή συχνότητας-εξόδου τους παρέχει σταθερές, μακροπρόθεσμες μετρήσεις που οι μετρητές με αντίσταση φύλλου δεν μπορούν να υποστηρίξουν αξιόπιστα σε πολυετή προγράμματα παρακολούθησης.

2. Πόσο διαρκούν οι ενσωματωμένοι μετρητές καταπόνησης μέσα σε κατασκευές από σκυρόδεμα;

Οι υψηλής ποιότητας μετρητές ενσωμάτωσης VW έχουν σχεδιαστεί για διάρκεια ζωής που υπερβαίνει τα 25 έως 30 χρόνια, όταν έχουν τοποθετηθεί σωστά και προστατεύονται με κατάλληλη δρομολόγηση καλωδίων. Πολλές εγκαταστάσεις παρακολούθησης φραγμάτων και γεφυρών έχουν παράγει σταθερά δεδομένα για πάνω από δύο δεκαετίες. Η μακροπρόθεσμη απόδοση εξαρτάται από την ποιότητα εγκατάστασης, την προστασία του καλωδίου και τη σταθερότητα βαθμονόμησης του αισθητηρίου στοιχείου — όλοι οι παράγοντες που πρέπει να επιβεβαιωθούν με τον κατασκευαστή πριν από την προμήθεια.

3. Μπορούν οι μετρητές καταπόνησης να λειτουργούν σε συνθήκες βύθισης ή πλήρους υγρασίας;

Ναί. Τα περισσότερα μετρητές καταπόνησης VW πολιτικού βαθμού διαθέτουν χαρακτηρισμούς αδιάβροχο IP68 και έχουν σχεδιαστεί ειδικά για βυθισμένη λειτουργία σε θαλάσσια περιβάλλοντα, δομές συγκράτησης νερού και συνθήκες κορεσμένου εδάφους. Τα μοντέλα ενσωμάτωσης που χρησιμοποιούνται στην παρακολούθηση των φραγμάτων και των παράκτιων θεμελίων λειτουργούν συνήθως κάτω από τον υδροφόρο ορίζοντα ή εντός του σώματος των κατασκευών συγκράτησης νερού για την πλήρη διάρκεια σχεδιασμού τους.

4. Ποια είναι η διαφορά μεταξύ επιφανειακής βάσης και ενσωματωμένου μετρητή τάσης;

Ένας μετρητής επιφανειακής τοποθέτησης εγκαθίσταται στο εξωτερικό μιας υπάρχουσας κατασκευής — κολλημένος με εποξειδικό υλικό ή βιδωμένος μέσω βραχιόνων — μετά την ολοκλήρωση της κατασκευής. Μετρά την καταπόνηση στη δομική επιφάνεια. Ένας μετρητής ενσωμάτωσης χυτεύεται απευθείας σε φρέσκο ​​σκυρόδεμα κατά την κατασκευή και μετρά την καταπόνηση στο σώμα του δομικού στοιχείου. Οι μετρητές ενσωμάτωσης παρέχουν δεδομένα για την εσωτερική κατάσταση τάσης του σκυροδέματος μάζας, στην οποία δεν μπορούν να έχουν πρόσβαση τα επιφανειακά όργανα και παραμένουν στη θέση τους μόνιμα ως μέρος της κατασκευής.

5. Πώς ενσωματώνονται οι μετρητές καταπόνησης με τις σύγχρονες δομικές πλατφόρμες παρακολούθησης της υγείας;

Οι έξυπνοι μετρητές καταπόνησης VW με ψηφιακή έξοδο RS-485 συνδέονται απευθείας με συμβατά καταγραφικά δεδομένων, τα οποία μεταδίδουν μετρήσεις σε πλατφόρμες παρακολούθησης που βασίζονται στο νέφος ή σε πλατφόρμες παρακολούθησης μέσω κυψελοειδών, δορυφορικών ή ενσύρματων δικτύων. Αυτές οι πλατφόρμες εμφανίζουν δεδομένα καταπόνησης σε πραγματικό χρόνο, εφαρμόζουν όρια ειδοποίησης και δημιουργούν αυτοματοποιημένες αναφορές για τις ομάδες συμμόρφωσης και συντήρησης. Η ενοποίηση απαιτεί συμβατό υλικό καταγραφικού δεδομένων και συνδεσιμότητα δικτύου στην τοποθεσία παρακολούθησης — και τα δύο θα πρέπει να προσδιορίζονται παράλληλα με την επιλογή αισθητήρα στο στάδιο του σχεδιασμού του έργου.
