Δονούμενος μετρητής καταπόνησης σύρματος έναντι ηλεκτρικού μετρητή καταπόνησης: Βασικές διαφορές

1. Επιλογή του σωστού μετρητή καταπόνησης σε τεχνικά έργα

Η παγκόσμια ζήτηση για δομική παρακολούθηση της υγείας (SHM) στις υποδομές αυξάνεται ραγδαία. Η ακριβής μέτρηση καταπόνησης παίζει ζωτικό ρόλο στη διασφάλιση της ασφάλειας του έργου, της μακροπρόθεσμης αντοχής και της συμμόρφωσης με τους κανονισμούς. Οι διαχειριστές έργων συνήθως επιλέγουν ανάμεσα σε δύο κύριες τεχνολογίες: τον μετρητή καταπόνησης δόνησης σύρματος (VWSG) και τον μετρητή τάσης ηλεκτρικής καταπόνησης (ESG). Αυτό το άρθρο παρέχει μια ολοκληρωμένη σύγκριση μετρητή καταπόνησης για να βοηθήσει τους μηχανικούς, τους εργολάβους και τις ομάδες προμηθειών να επιλέξουν τη σωστή λύση για τα συγκεκριμένα έργα τους.

2. Αρχές εργασίας: Πώς κάθε τεχνολογία μετρά την καταπόνηση

2.1 Δονούμενος μετρητής τάσης σύρματος (VWSG)

Το VWSG λειτουργεί με βάση την αλλαγή συχνότητας ενός τεντωμένου καλωδίου μέσα στον αισθητήρα. Η δομική καταπόνηση προκαλεί μια διακύμανση τάσης σε αυτό το καλώδιο, η οποία στη συνέχεια οδηγεί σε μια μετρήσιμη μετατόπιση συχνότητας. Αυτό το παραγόμενο σήμα είναι εγγενώς ψηφιακό, που σημαίνει ότι παραμένει σταθερό ακόμα και όταν μεταδίδεται σε μεγάλες αποστάσεις. Μια βασική ιδέα για τους μηχανικούς είναι ότι αυτό το σήμα που βασίζεται στη συχνότητα είναι εγγενώς ψηφιακό και παραμένει εξαιρετικά σταθερό ακόμα και όταν μεταδίδεται σε μεγάλες αποστάσεις. Αυτό είναι ένα βασικό πλεονέκτημα της τεχνολογίας VWSG σε σκληρά περιβάλλοντα.

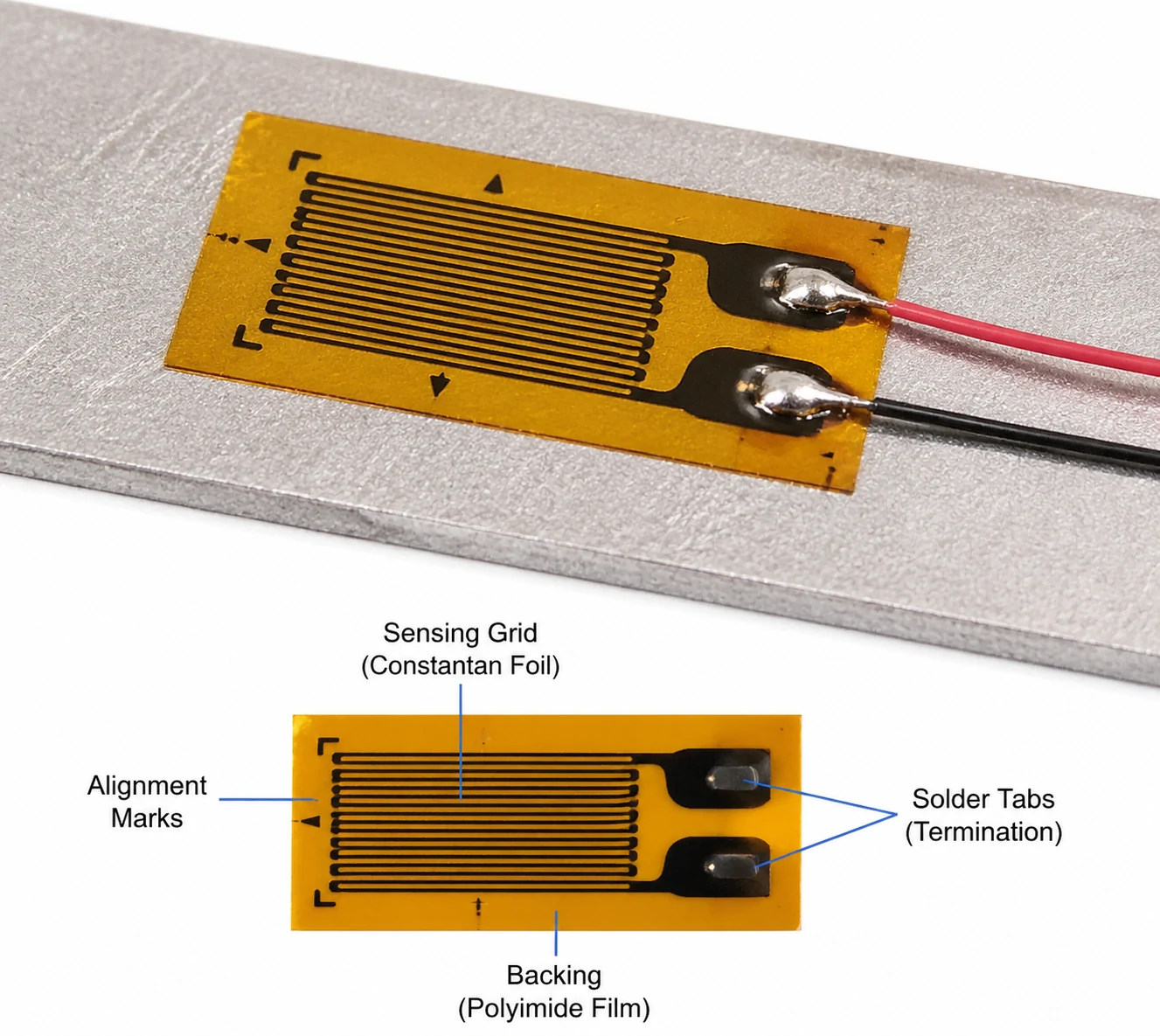

2.2 Ηλεκτρικό μετρητή καταπόνησης (ESG)

Το ηλεκτρικό μανόμετρο καταπόνησης, ή το μετρητή τάσης αντίστασης, λειτουργεί με βάση μια αλλαγή ηλεκτρικής αντίστασης. Η φυσική καταπόνηση προκαλεί αυτή την αλλαγή αντίστασης, την οποία ένα κύκλωμα γέφυρας Wheatstone στη συνέχεια μετατρέπει σε μετρήσιμη έξοδο τάσης. Αυτό το αναλογικό σύστημα απαιτεί προσεκτική ρύθμιση και ενίσχυση του σήματος για την παραγωγή χρησιμοποιήσιμων δεδομένων. Μια βασική ιδέα είναι ότι το ESG υπερέχει στην ανίχνευση μικροσκοπικών αλλαγών, αλλά είναι σημαντικά πιο ευάλωτο σε περιβαλλοντικές παρεμβολές.

3. Σύγκριση απόδοσης: Ακρίβεια, σταθερότητα και ευαισθησία

3.1 Ακρίβεια μέτρησης

Ο ηλεκτρικός μετρητής καταπόνησης προσφέρει υψηλή βραχυπρόθεσμη ακρίβεια. Αντίθετα, το δονούμενο μετρητή τάσης σύρματος παρέχει εξαιρετικά αξιόπιστη μακροπρόθεσμη ακρίβεια.

3.2 Μακροπρόθεσμη σταθερότητα

Το VWSG διαπρέπει στα πολυετή έργα παρακολούθησης επειδή ο φυσικός του μηχανισμός αντιστέκεται εγγενώς στην ολίσθηση. Το ESG συχνά δυσκολεύεται σε μακροπρόθεσμες εφαρμογές. Το ESG είναι πολύ επιρρεπές σε μετατόπιση σήματος και δυσμενείς επιπτώσεις θερμοκρασίας με την πάροδο του χρόνου.

3.3 Ευαισθησία και ευκρίνεια

Το ESG προσφέρει ανώτερη ευαισθησία, καθιστώντας το πιο κατάλληλο για τη μέτρηση μικροστράγγισης, τη διεξαγωγή εργαστηριακών δοκιμών και την καταγραφή δυναμικών αλλαγών μέτρησης. Το VWSG λειτουργεί με ελαφρώς χαμηλότερη ανάλυση, καθιστώντας το ιδανικό για την παρακολούθηση στατικών φορτίων και φορτίων που μεταβάλλονται αργά.

4. Περιβαλλοντική προσαρμοστικότητα: Ποιο αποδίδει καλύτερα σε δύσκολες συνθήκες;

4.1 Αντίσταση στη θερμοκρασία

Οι αλλαγές θερμοκρασίας επηρεάζουν όλους τους δομικούς αισθητήρες παρακολούθησης της υγείας. Το VWSG διαθέτει ενσωματωμένη αντιστάθμιση θερμοκρασίας, απλοποιώντας τη διαδικασία συλλογής δεδομένων. Το ESG απαιτεί εξωτερικούς μηχανισμούς αντιστάθμισης για τη διατήρηση της ακεραιότητας των δεδομένων κατά τις διακυμάνσεις της θερμοκρασίας.

4.2 Υγρασία, διάβρωση και σκόνη

Το VWSG είναι πλήρως σφραγισμένο στα στοιχεία, γεγονός που το καθιστά εξαιρετικά κατάλληλο για ενσωματωμένες εφαρμογές. Το ESG είναι πολύ ευαίσθητο στην ποιότητα εγκατάστασης και απαιτεί σημαντική εξωτερική προστασία για να επιβιώσει από την υγρασία και τη σκόνη.

4.3 Ηλεκτρομαγνητικές παρεμβολές (EMI)

Το VWSG είναι εντελώς απρόσβλητο στις ηλεκτρομαγνητικές παρεμβολές επειδή βασίζεται σε ένα σήμα συχνότητας. Το ESG παραμένει εξαιρετικά ευαίσθητο στο EMI επειδή εξάγει αναλογικό σήμα. Αυτή η ασυλία παρέχει μια ισχυρή γωνία πώλησης για τη χρήση αισθητήρων VWSG σε μεγάλα έργα υποδομής. Αποδίδουν εξαιρετικά σε παράκτιες περιοχές, υπόγειες σήραγγες και μεγάλα φράγματα.

5. Εγκατάσταση και Συντήρηση: Πρακτικές Θεωρήσεις για Μηχανικούς

5.1 Πολυπλοκότητα εγκατάστασης

Το ESG απαιτεί μια σχολαστική διαδικασία εγκατάστασης. Οι τεχνικοί πρέπει να εκτελούν ακριβή προετοιμασία της επιφάνειας και να διασφαλίζουν την κρίσιμη συγκόλληση της κόλλας για την επίτευξη ακριβών μετρήσεων. Το VWSG προσφέρει μια πολύ πιο στιβαρή εμπειρία εγκατάστασης. Οι εργαζόμενοι μπορούν εύκολα να προσαρμόσουν το VWSG για άμεση ενσωμάτωση σκυροδέματος χωρίς να υπονομεύσουν τον αισθητήρα.

5.2 Απαιτήσεις συντήρησης

Το ESG ενέχει μεγαλύτερο κίνδυνο αποτυχίας στο πεδίο. Οι χειριστές πρέπει να εκτελούν συχνή βαθμονόμηση για να διατηρήσουν τη σωστή λειτουργία του ESG. Το VWSG απαιτεί ελάχιστη συντήρηση μόλις εγκατασταθεί. Αυτή η ανθεκτικότητα έχει ως αποτέλεσμα πολύ μεγάλη διάρκεια ζωής για το VWSG.

6. Συμβατότητα Συστημάτων Απόκτησης και Παρακολούθησης Δεδομένων

6.1 Μετάδοση σήματος

Το VWSG χειρίζεται αβίαστα τη μετάδοση σε μεγάλες αποστάσεις, στέλνοντας ακριβή σήματα έως και αρκετά χιλιόμετρα. Το ESG δυσκολεύεται με μεγάλες διαδρομές καλωδίου και περιορίζεται σοβαρά από το θόρυβο του σήματος.

6.2 Ενοποίηση με συστήματα SHM

Και οι δύο τύποι αισθητήρων προσφέρουν ενοποίηση με σύγχρονα δομικά δίκτυα παρακολούθησης της υγείας. Εξασφαλίζουν συμβατότητα με τυπικά καταγραφικά δεδομένων. Συνδέονται απρόσκοπτα με πλατφόρμες παρακολούθησης IoT και συστήματα απομακρυσμένης παρακολούθησης. Αυτή η διαλειτουργικότητα αποτελεί μια εξαιρετική ευκαιρία για την εισαγωγή ολοκληρωμένων λύσεων παρακολούθησης στους πελάτες.

7. Τυπικές εφαρμογές: Όπου κάθε αισθητήρας έχει καλύτερη απόδοση

7.1 Εφαρμογές μετρητή καταπόνησης δόνησης σύρματος

• Φράγματα και υδροηλεκτρικοί σταθμοί
• Γέφυρες και σήραγγες
• Βαθιά θεμέλια
• Πλαγιές και γεωτεχνική παρακολούθηση

7.2 Εφαρμογές ηλεκτρικού μετρητή καταπόνησης

• Εργαστηριακός έλεγχος
• Έρευνα και ανάπτυξη αεροδιαστημικής και αυτοκινητοβιομηχανίας
• Βραχυπρόθεσμες δομικές δοκιμές
• Δυναμικές μετρήσεις υψηλής συχνότητας

8. Κόστος έναντι αξίας: Βραχυπρόθεσμος προϋπολογισμός έναντι μακροπρόθεσμης απόδοσης επένδυσης

Κατά την ανάλυση των επιλογών δονούμενου σύρματος έναντι μετρητή καταπόνησης αντίστασης, οι ομάδες πρέπει να κοιτάξουν πέρα ​​από την αρχική τιμή αγοράς. Το ESG προσφέρει χαμηλότερο αρχικό κόστος. Ωστόσο, η συχνή συντήρηση και οι αντικαταστάσεις έχουν ως αποτέλεσμα πολύ υψηλότερο κόστος κύκλου ζωής για το ESG. Το VWSG απαιτεί υψηλότερη αρχική επένδυση. Με την πάροδο του χρόνου, το VWSG προσφέρει χαμηλότερο κόστος συντήρησης και αντικατάστασης. Μια κρίσιμη εικόνα για τις προμήθειες είναι ότι το συνολικό κόστος ιδιοκτησίας (TCO) έχει πολύ μεγαλύτερη σημασία σε μεγάλα, πολυετή έργα.

9. Οδηγός απόφασης: Πώς να επιλέξετε το σωστό μετρητή τάσης για το έργο σας

9.1 Βασικά κριτήρια επιλογής

Οι ομάδες προμηθειών πρέπει να αξιολογήσουν αρκετούς βασικούς παράγοντες πριν κάνουν μια τελική επιλογή αισθητήρα. Πρέπει να λάβετε υπόψη τη συνολική διάρκεια του έργου και τις ειδικές περιβαλλοντικές συνθήκες στην τοποθεσία. Πρέπει επίσης να καθορίσετε την απαιτούμενη ακρίβεια, να περιγράψετε τους αυστηρούς περιορισμούς του προϋπολογισμού σας και να αξιολογήσετε τη συνολική σκοπιμότητα εγκατάστασης.

9.2 Πίνακας γρήγορης σύγκρισης

Παράγοντας	Δονούμενο καλώδιο	Ηλεκτρικός
Σταθερότητα	Εξοχος	Μέσος
Ευαισθησία	Μέσος	Εξοχος
Αντοχή	Εξοχος	Χαμηλός
Κόστος (αρχικό)	Πιο ψηλά	Χαμηλότερος

10. Συμπέρασμα: Αντιστοίχιση τεχνολογίας με τις ανάγκες του έργου

Απλώς δεν υπάρχει λύση "ένας και κατάλληλος για όλους" κατά την επιλογή δομικών αισθητήρων. Συνοπτικά, το VWSG είναι η ανώτερη επιλογή για μακροχρόνια παρακολούθηση σε σκληρά περιβάλλοντα. Το ESG παραμένει το καλύτερο εργαλείο για υψηλής ακρίβειας, βραχυπρόθεσμες εφαρμογές δοκιμών.

Καλούμε τους αναγνώστες να ζητήσουν μια τεχνική διαβούλευση με την ομάδα μηχανικών μας. Μπορούμε να σας βοηθήσουμε να αποκτήσετε προσαρμοσμένες λύσεις αισθητήρων και να συζητήσουμε σε βάθος τις συγκεκριμένες απαιτήσεις του έργου σας. Επικοινωνήστε μαζί μας για μια προσαρμοσμένη λύση παρακολούθησης καταπόνησης για το επόμενο έργο υποδομής σας.

[Επικοινωνήστε μαζί μας τώρα!]

Συχνές ερωτήσεις

1. Ποια είναι η κύρια διαφορά μεταξύ ενός δονούμενου μετρητή τάσης σύρματος και ενός ηλεκτρικού μετρητή καταπόνησης;

Η κύρια διαφορά έγκειται στις αρχές λειτουργίας τους. Ένα VWSG βασίζεται στη μετατόπιση συχνότητας ενός τεντωμένου σύρματος για τη μέτρηση της τάσης, ενώ ένα ESG μετρά την καταπόνηση μέσω μιας αλλαγής στην ηλεκτρική αντίσταση.

2. Ποιο μετρητή καταπόνησης είναι καλύτερο για μακροπρόθεσμα έργα υποδομής;

Ο μετρητής καταπόνησης δονούμενου σύρματος είναι καλύτερος για μακροπρόθεσμα έργα. Διαθέτει εγγενή αντίσταση στη μετατόπιση του σήματος και αντέχει εύκολα σε σκληρές περιβαλλοντικές συνθήκες για πολλά χρόνια.

3. Γιατί οι ηλεκτρικοί μετρητές καταπόνησης δυσκολεύονται με τη μετάδοση σήματος σε μεγάλες αποστάσεις;

Οι ηλεκτρικοί μετρητές καταπόνησης εξάγουν ένα αναλογικό σήμα τάσης. Αυτό το αναλογικό σήμα υποβαθμίζεται σε μεγάλες διαδρομές καλωδίου και λαμβάνει εύκολα ηλεκτρομαγνητικές παρεμβολές (EMI) και θόρυβο σήματος.

4. Μπορώ να ενσωματώσω ηλεκτρικούς μετρητές καταπόνησης απευθείας στο σκυρόδεμα;

Αν και είναι δυνατόν, δεν συνιστάται χωρίς εκτεταμένη εξωτερική προστασία. Τα VWSG είναι πλήρως σφραγισμένα και φυσικά στιβαρά, καθιστώντας τα το βιομηχανικό πρότυπο για άμεση ενσωμάτωση σκυροδέματος.

5. Ποια επιλογή παρέχει καλύτερη απόδοση επένδυσης (ROI);

Για βραχυπρόθεσμα ή εργαστηριακά έργα, το ESG προσφέρει καλύτερη απόδοση επένδυσης (ROI) λόγω χαμηλότερου αρχικού κόστους. Για έργα υποδομής μεγάλης κλίμακας ή πολυετών, το VWSG παρέχει σημαντικά καλύτερη απόδοση επένδυσης, επειδή το συνολικό κόστος ιδιοκτησίας του είναι χαμηλότερο λόγω των ελάχιστων αναγκών συντήρησης και αντικατάστασης.
